Uni-tube mittemetallist Soomustamata fiiberoptiline kaabel

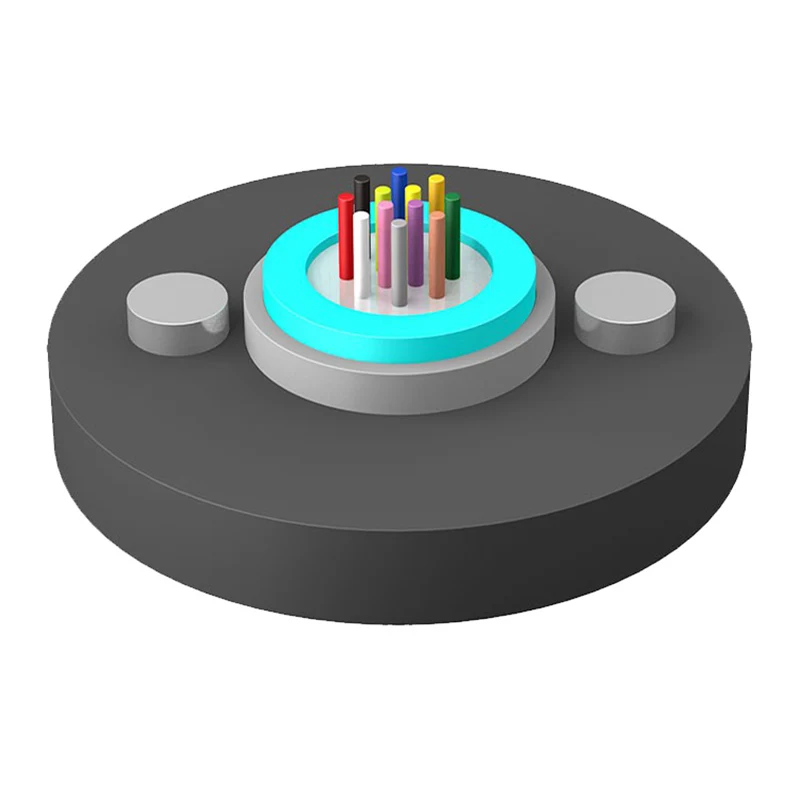

Ühetoruga mittemetallist soomustamata kiudoptilise kaabli GYFXY struktuur on panna 250 μm optiline kiud suure mooduliga materjalist valmistatud lahtisesse torusse ja lahtine toru täidetakse veekindla ühendiga. Lahtisele torule on lisatud vett blokeerivat materjali, et tagada optilise kaabli vett blokeeriv jõudlus. Mõlemale küljele asetatakse kaks paralleelset klaaskiuga tugevdatud plastikut (FRP) ja pressitakse seejärel kaabli moodustamiseks polüetüleenkestaks.

Saada päring

Tootekirjeldus

Uni-toru mittemetallist mittesoomustatud fiiberoptilise kaabli (GYFXY) põhiarhitektuur kasutab keskmist lahtist toru. Selles suure mooduliga torus on 250 μm optilised kiud kaitstud spetsiaalse veekindla seguga. Konstruktsiooni terviklikkuse säilitamiseks ilma metalli kasutamata on kaks paralleelset klaaskiuga tugevdatud plasti (FRP) paigutatud toru vastaskülgedele. See konfiguratsioon on seejärel ümbritsetud tugeva polüetüleenist (PE) kestaga, mis tagab paindlikkuse ja tõmbetugevuse tasakaalu.

Põhispetsifikatsioonid ja materjali koostis

Optiline kiud: standardsed 250 μm kiud, mis on paigutatud kaitsvasse lahtisesse torusse.
Tugevuselemendid: topelt paralleelne FRP (mittemetalliline) elektromagnetiliste häirete (EMI) takistuse jaoks.
Vee blokeerimine: integreeritud vett blokeerivad materjalid ja torutäite segu niiskuse sissepääsu vältimiseks.
Väline kaitse: UV-kindel PE ümbris, mis sobib erinevatesse keskkonnatingimustesse.
Vastavus: Täielikult vastav telekommunikatsiooni standarditele YD/T 769.

Võrguinfrastruktuuri tööeelised

1. Mittemetallist disain häireteta edastamiseks

Kuna Uni-toruga mittemetallist soomuseta fiiberoptiline kaabel kasutab terase asemel FRP-d, on see täielikult dielektriline. See on kriitiline väärtuspunkt elektriliinide läheduses või välguohtlikes piirkondades tehtavate projektide jaoks, kuna see välistab indutseeritud voolu ohu.

2. Sujuv paigaldus ja käsitsemine

Idamaine kiud GYFXY kaabli väike läbimõõt ja vähendatud kaal võimaldavad pikemat tarnepikkust ja lihtsamat tõmbamist läbi kitsaste kanalite. See vähendab vajalike splaisside arvu, alandades nii tööjõukulusid kui ka signaali sumbumist.

3. Vastupidavus keskkonnale

PE ümbris ja hüdrolüüsikindlad lahtised torumaterjalid tagavad, et Uni-toru mittemetalliline mittesoomustatud fiiberoptiline kaabel jääb funktsionaalseks muutuvatel temperatuuridel ja UV-kiirguse käes. Sisemine salv annab sekundaarse puhvri, kaitstes kiude füüsilise stressi ja niiskuse eest.

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Tehnilised parameetrid

Kaabli tüüp

(Suurenenud 2 kiu võrra)

Kiudude arv

Kaabli kaal (viide)

(kg/km)

Tõmbetugevus

Pikaajaline / Lühiajaline

(N)

Purustuskindlus

Pikaajaline / Lühiajaline

(N/100 mm)

Painderaadius

Staatiline/dünaamiline

(mm)

GYFXY-2 ~ 12Xn

2-12

400/1000

300/1000

10D/20D

GYFXY-14~24Xn

14-24

Säilitus-/töötemperatuur: -40 ℃ - +70 ℃

Optilised omadused

Kiu tüüp	Sumbumine (+20℃)				Ribalaius		Numbriline ava	Kaabli katkestus lainepikkus λcc
Kiu tüüp	@ 850 nm	@ 1300 nm	@1310nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Numbriline ava	Kaabli katkestus lainepikkus λcc
G.652	---	---	≤0,36 dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz · km	≥500 MHz · km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz · km	≥500 MHz · km	0,275±0,015 NA	---

Märkus.

a. Sufiks Xn tähistab kiu tüüpi

b. Kiudude ja torude värvilahendused on toodud värvide identifitseerimistabelis

c. Kaablirulli heas seisukorras hoidmiseks ei tohiks kaablit väliskeskkonnas hoida kauem kui 6 kuud

Kasutamine: õhust

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Hanke ja taotlemise kontekst

Hulgiostjatele ja projektijuhtidele onUni-tube mittemetallist Soomustamata fiiberoptiline kaabelesindab kulutõhusat lahendust kohtvõrkudele (LAN), kiirteede seiresüsteemidele ja raudteetransiidile.Idamaine kiudpakub täielikku tarneahelat – sise-/väliskaablitehastest kuni ODN-komponentideni – tagades kaabli sujuva integreerimise olemasolevate võrguseadmetega.

Ühised hankepäringud (KKK)

Mis on GYFXY struktuuri peamine eelis?

GYFXY struktuur on spetsiaalselt loodud keskkondadesse, kus on vaja kergeid ja mittejuhtivaid materjale. See lihtsustab antenni või kanali paigaldamist, tagades samal ajal piisava tõmbetugevuse paralleelse FRP kaudu.

Kuidas Orientalfiber tagab suuremahuliste tellimuste kvaliteedi?

Kontserni kuuluva ettevõttena, mille aastane toodang on 20 miljonit USA dollarit, rakendame kõigis neljas spetsialiseeritud tehases ISO9001 ja ISO45001 standardeid. Iga Uni-toru mittemetallist mittesoomustatud kiudoptilise kaabli partii läbib tõmbetugevuse, muljumiskindluse ja vee läbitungimise katse.
