Keeruline lahtine toru, mittemetallist tugevusega liigendiga mittesoomustatud kiudoptiline kaabel

Keerdunud lahtise toru mittemetallilise tugevusega liigendiga mittesoomustatud kiudoptilise kaabli struktuur on asetada 250 μm optiline kiud suure mooduliga materjalist valmistatud lahtisesse torusse ja lahtine toru täidetakse veekindla ühendiga. Kaabli südamiku keskosa on FRP ja lahtine toru (ja täiteköis) on keeratud ümber FRP, et moodustada kompaktne ja ümar kaablisüdamik. Kaabli südamiku vahed on täidetud vett blokeerivate täiteainetega. Polüetüleenkesta kiht pigistatakse kaabli südamikust väljapoole, moodustades kaabli.

Saada päring

Tootekirjeldus

TheKeeruline lahtine toru, mittemetallist tugevusega liigendiga mittesoomustatud kiudoptiline kaabelkoosneb 250 μm optilistest kiududest, mis on sisestatud kõrge mooduliga materjalist valmistatud lahtistesse torudesse, mis on täidetud veekindla seguga. Kaabli südamik on tsentreeritud mittemetallist FRP tugevuselemendile, mille ümber on lahtised torud ja täitematerjalid keerdunud, et moodustada kompaktne ümar südamik. Vett blokeerivad täiteained hõivavad kõik tühimikud ja välimine polüetüleenkest kaitseb kaabli konstruktsiooni.

Põhifunktsioonid

Tugev mehaaniline ja temperatuurinäitaja
Lahtine torumaterjal, millel on kõrge hüdrolüüsikindlus ja tõmbetugevus
Spetsiaalne torutäite segu kriitilise kiu kaitseks
Muljumiskindlus kombineerituna paindliku disainiga paigaldamiseks
Põhjalikud veekindlad meetmed: FRP keskosa, torutäite segud, 100% südamiku täidis
Vastavus standarditele: YD/T 901 ja IEC 60794-1

Tehnilised andmed

Optiliste kiudude arv: saadaval on mitu konfiguratsiooni (nt 6–144 kiudu)
Kiu tüüp: ühemoodiline või mitmemoodiline 250 μm
Lahtise toru materjal: kõrge mooduliga polümeer
Täitesegu: vett blokeeriv geel
Tugevusliige: mittemetallist FRP varras
Väliskest: polüetüleen (PE)
Töötemperatuur: -40°C kuni +70°C
Minimaalne painderaadius: 20 × kaabli läbimõõt (koormuse all)

Rakendused

Neid kaableid kasutatakse laialdaselt:

Magistraal- ja juurdepääsuvõrkude sideoperaatorid
Raadio- ja televisioonisignaali edastussüsteemid
Kohaliku võrgu (LAN) andmeedastus
Tööstuslikud esiotsa ühendused elektri-, raudtee- ja maanteeprojektides
Muud suuremahulised inseneri- ja infrastruktuuriprojektid

Eelised

Vastupidav mittemetallist disain vähendab korrosiooniohtu ja muudab kaabli kergemaks
Kompaktne keermestatud struktuur parandab tõmbetugevust ja paindlikkust
Vett blokeerivad materjalid tagavad kõrge töökindluse niiskes või märjas keskkonnas
Ühilduvus erinevate paigaldusmeetoditega, sealhulgas kanalitega ja õhust paigaldamisega
Tõestatud jõudlus kodumaistes ja rahvusvahelistes projektides, mida toetab Orientalfiberi tootmiskogemus

KKK

K: Kas seda kaablit saab kasutada välistingimustes?: V: Jah, PE ümbris ja vett blokeerivad ühendid muudavad selle sobivaks otseseks matmiseks ja kanali paigaldamiseks välitingimustesse.
K: Mitu kiudu saab konfigureerida?: V: Sõltuvalt projekti nõuetest saab kaablit kohandada vahemikus 6 kuni 144 kiudu.
K: Kas kaabel sisaldab metallkomponente?: V: Ei, tugevuselement on mittemetallist FRP, mis vähendab kaalu ja korrosiooniprobleeme.
K: Kas see ühildub standardsete optiliste seadmetega?: V: Jah, 250 μm kiud ja standardne lahtise toru disain tagavad ühilduvuse tavapäraste splaissi- ja lõpetamismeetoditega.

Standardid

GYFTY kaabel vastab nii standardile YD/T 901 kui ka IEC 60794-1

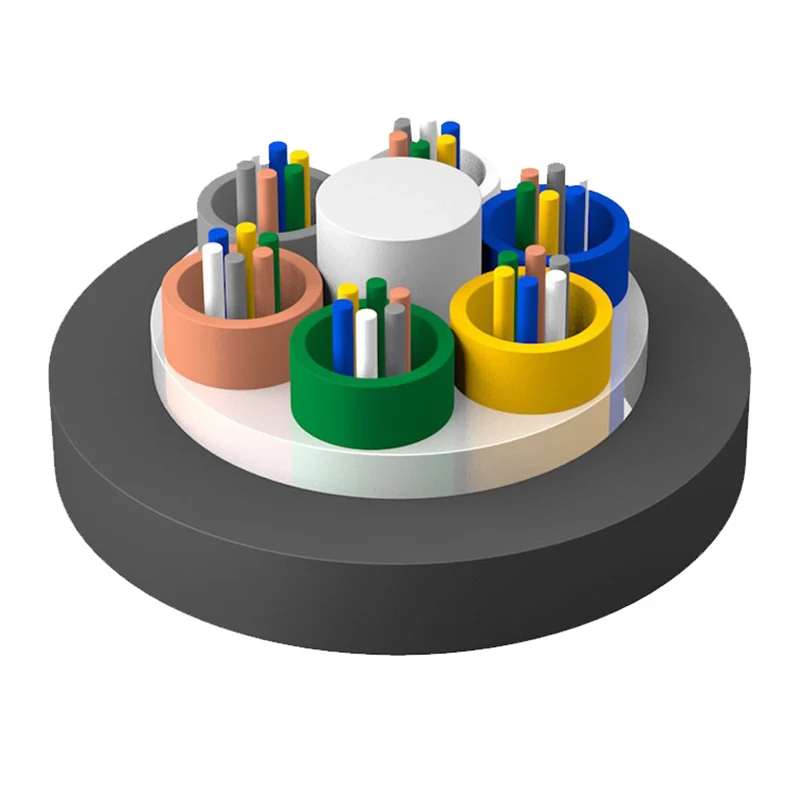

Struktuuri joonistamine

1.Fiiber

2. Torutäite segu

3. Lahtine toru

4. Kaabli täiteühend

5.FRP tugevusliige

6.PE ümbris

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Tehnilised parameetrid

Kaabli tüüp (Suurenenud 2 kiu võrra)	Kiudude arv	Torud	Täiteained	Kaabli kaal (viide) (kg/km)	Tõmbetugevus Pikaajaline / Lühiajaline (N)	Purustuskindlus Pikaajaline / Lühiajaline (N/100 mm)	Painderaadius Staatiline/dünaamiline (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8-12	2	4	86
GYFTY-14~18Xn	14-18	3	3	86
GYFTY-20 ~ 24Xn	20-24	4	2	86
GYFTY-26 ~ 30Xn	26-30	5	1	86
GYFTY-32~36Xn	32-36	6	0	86
GYFTY-38 ~ 48Xn	38-48	4	2	109
GYFTY-50 ~ 60Xn	50-60	5	1	109
GYFTY-62 ~ 72Xn	62-72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8-12	2	5	98
GYFTY-14~18Xn	14-18	3	4	98
GYFTY-20 ~ 24Xn	20-24	4	3	98
GYFTY-26 ~ 30Xn	26-30	5	2	98
GYFTY-32~36Xn	32-36	6	1	98
GYFTY-38 ~ 42Xn	38-42	7	0	98
GYFTY-44~48Xn	44-48	4	3	115
GYFTY-50 ~ 60Xn	50-60	5	2	115
GYFTY-62 ~ 72Xn	62-72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8-12	2	6	119
GYFTY-14~18Xn	14-18	3	5	119
GYFTY-20 ~ 24Xn	20-24	4	4	119
GYFTY-26 ~ 30Xn	26-30	5	3	119
GYFTY-32~36Xn	32-36	6	2	119
GYFTY-38 ~ 42Xn	38-42	7	1	119
GYFTY-44~48Xn	44-48	8	0	119
GYFTY-50 ~ 60Xn	50-60	5	3	125
GYFTY-62 ~ 72Xn	62-72	6	2	125
GYFTY-74~84Xn	74-84	7	1	125
GYFTY-86 ~ 96Xn	86-96	8	0	125
GYFTY-98~108Xn	98-108	9	1	149
GYFTY-110 ~ 120Xn	110-120	10	0	149
GYFTY-122~132Xn	122-132	11	1	179
GYFTY-134~144Xn	134-144	12	0	179

Säilitus-/töötemperatuur: -40 ℃ - +70 ℃

Optilised omadused

Kiu tüüp	Sumbumine (+20 ℃)				Ribalaius		Numbriline ava	Kaabli katkestus lainepikkus λcc
Kiu tüüp	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Numbriline ava	Kaabli katkestus lainepikkus λcc
G.652	---	---	≤0,36 dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz · km	≥500 MHz · km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz · km	≥500 MHz · km	0,275±0,015 NA	---
