Uni-toru armiveeritud kiudoptiline kaabel

UNI-torude mittearvestamata kiudoptilise kaabli struktuur on panna 250 μm optilise kiud kõrge moodulimaterjalist valmistatud lahtisesse torusse ja lahtine toru on täidetud veekindla ühendiga. Optilise kaabli pikisuunalise vee blokeerimise tagamiseks lisatakse lahtisesse toru vee blokeerimismaterjali. Mõlemale küljele asetatakse kaks paralleelset terasest juhtmet ja seejärel ekstrudeeritakse kaabli moodustamiseks polüetüleenist kest.

Saada päring

Tootekirjeldus

Omadused

Hea mehaaniline ja temperatuuri jõudlus

Hüdrolüüsi vastupidav kõrge tugevusega lahtine toru

Spetsiaalne torude täitmise ühend tagab kiudainete kriitilise kaitse

Kaks paralleelset terasjuhtmeid tagavad tõmbetugevuse

PE -Sheath kaitseb kaablit ultraviolettkiirguse eest

Väike läbimõõt, kerge ja sõbralik paigaldus

Pikk tarnepikkus

Standardid

Gyxy Cable vastab standardsele YD/T 769.

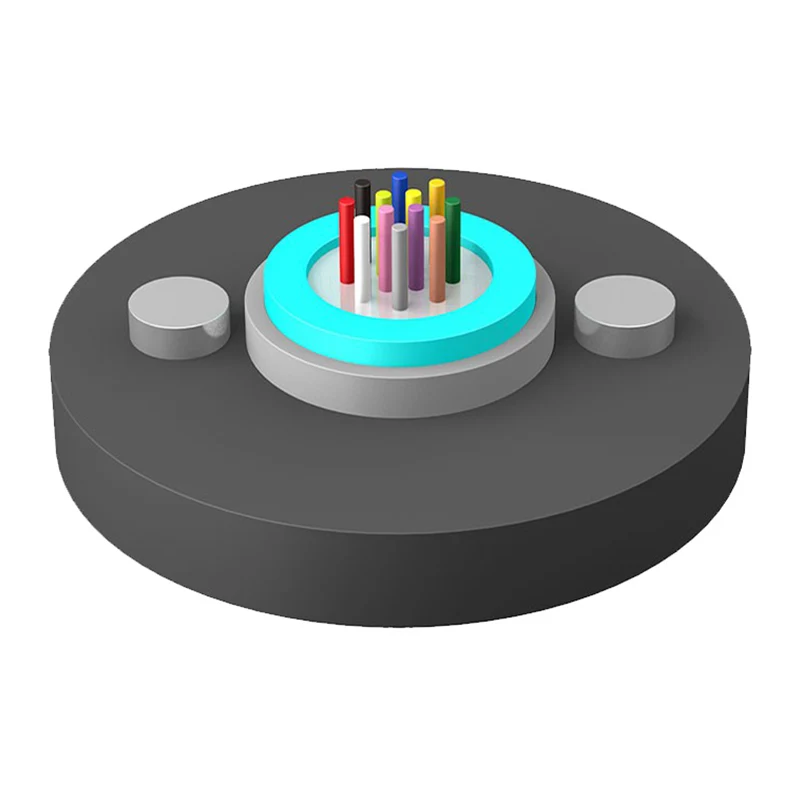

Konstruktsiooni joonistamine

1. kiudaine

2. torude täitmise ühend

3. lahtine toru

4. terasest traat

5. vee blokeeriv materjal

6. pesk

Uni-tube Non-armored Fiber Optic Cable

Tehnilised parameetrid

Kaablitüüp (Suurendas 2 kiudu)	Kiudaine arv	Kaabli kaal (viide) (kg/km)	Tõmbetugevus Pikk/lühiajaline (N)	Purustamiskindlus Pikk/lühiajaline (N/100mm)	Painderaadius Staatiline/dünaamiline (mm)
Gyxy-2 ~ 12xn	2 ~ 12	77	600/1500	300/1000	10D/20D
Gyxy-14 ~ 24xn	14 ~ 24	83	600/1500
Gyxy-2 ~ 12xn	2 ~ 12	104	1000/3000
Gyxy-14 ~ 24xn	14 ~ 24	109	1000/3000

Ladustamine/töötemperatuur: -40 ℃ -+70 ℃

Optilised omadused

Kiu tüüp	Sumbumine （+20 ℃）				Ribalaius		Numbriline ava	Kaabli väljalõige lainepikkus λcc
Kiu tüüp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numbriline ava	Kaabli väljalõige lainepikkus λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3,3db/km	≤1,2dB/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 juba	---
62,5/125 um	≤3,5db/km	≤1,2dB/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 juba	---
