MPO mitmekiulised kiudude optilise kaabli (MPO ≥24F)

MPO mitmekiulised kiududega kiudoptiline kaabel (MPO≥24F) kasutab 12 südamiku ühikut (φ250 μm värvilised optilised kiud, aramiid tugevdamise elemendid), mittemetallilise kesk tugevdamise südamikku, optilise kaabli alamüksused keerduvad tsentraalse tugevdamise tuumaga, et moodustada kaablikülg ja madal (Polyin CHLORE, moodustada lahtine (Polüvinkriid) (Polüvinkriid) (Polüvinkriid), et moodustada Polyin CHLOID Suits, halogeenivaba, leegi aeglustav) väljast ekstrudeeritakse kest.

Saada päring

Tootekirjeldus

Omadused

Värvilise optilise kiu kasutamine, kõrge integratsioon

Aramid jam kui tugevuse liikmena kaablit valmistav on suurepärane tõmbejõu jõudlus

Väline materjal on korrosioonikindlad, veekindel, UV-vastupidav, leegiluk ja keskkonnasõbralik.

Rakendused

Mis tahes eesmärgi kaabli jaotus

Andmekeskuse kaabel

Standardid

Vastake YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 standarditele; PVC tooteid on sertifitseeritud UL, OFNR ja OFNP; LSZH tooted kasutavad erinevaid materjale IEC60332-1 või IEC60332-3C.

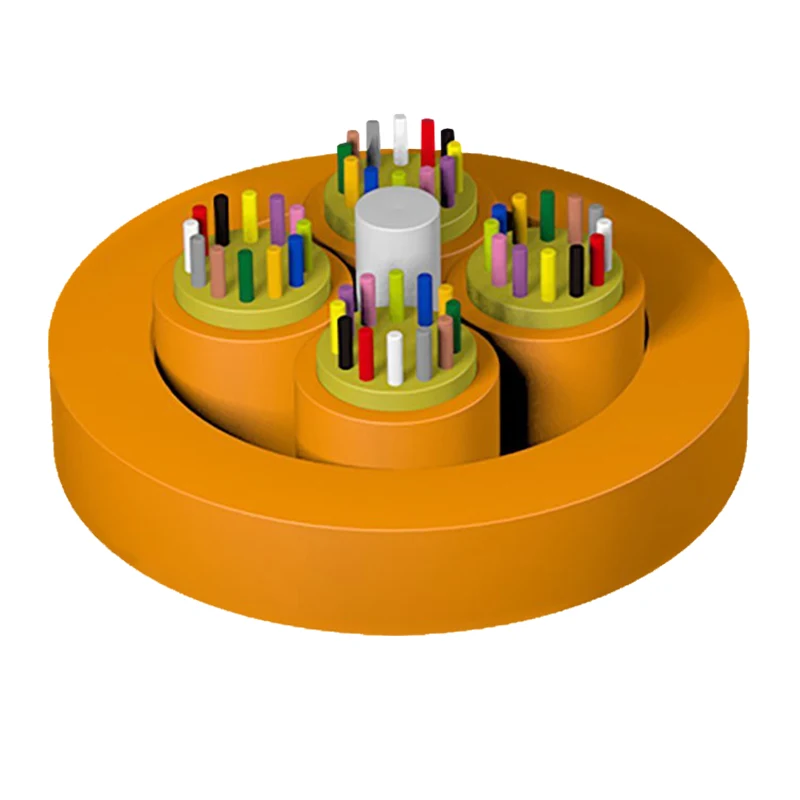

Konstruktsiooni joonistamine

1. keskne tugevusliige

2. 250 μm kiud

3. aamid jam

4. alaühik

5. jope

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)

Tehnilised parameetrid

Kaablimudel	Kaabli läbimõõt (viide) (mm)	Kaabli kaal (viide) (kg/km)		Tõmbetugevus Pikk/lühiajaline (N)	Painderaadius Dünaamiline/staatiline (mm)
Kaablimudel	Kaabli läbimõõt (viide) (mm)	PVC -jope	Lszh jope	Tõmbetugevus Pikk/lühiajaline (N)	Painderaadius Dünaamiline/staatiline (mm)
24	9,6 ± 0,3	64	72	150/500	20d/10d
36	9,6 ± 0,3	64	72	150/500	20d/10d
48	9,6 ± 0,3	64	72	150/500	20d/10d
72	11,3 ± 0,3	92	103	150/500	20d/10d
96	13,3 ± 0,3	129	146	150/500	20d/10d
144	15,5 ± 0,3	160	250	150/500	20d/10d
168	15,5 ± 0,3	150	250	150/500	20d/10d

Optilised omadused

Kiu tüüp	Sumbumine				Ofl	Efektiivne režiimi ribalaius	10 Gbit/s Etherneti lingi pikkus	Minimaalne painderaadius
Tingimus	1310/1550nm		850/1300nm		850/1300nm	850NM	850NM	/
Tingimus	Tüüpiline väärtus	Maksimaalne väärtus	Tüüpiline väärtus	Maksimaalne väärtus	850/1300nm	850NM	850NM	/
Ühik	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
