MPO mitmekiulised kiudoptilise kaabli (MPO≤24F)

MPO mitmekiulised kiududega kiudoptilise kaabli (MPO≤24F) kasutab optilise ülekandekeskkonnana mitut värvilist optilist kiudu, mis on kaetud aramiidi kihiga stressiga kinnitatud üksusena ja pressitud kihiga polüvinüülkloriidi (PVC) või madala madala null-halogeenmaterjaliga (Ls-Halogen materjal (LS-i madal).

Saada päring

Tootekirjeldus

Omadused

Värvilise optilise kiu kasutamine, kõrge integratsioon

Aramid jam kui tugevuse liikmena kaablit valmistav on suurepärane tõmbejõu jõudlus

Väline materjal on korrosioonikindlad, veekindel, UV-vastupidav, leegiluk ja keskkonnasõbralik.

Rakendused

Siseruumides

Andmekeskuse kaabel

Standardid

Vastake YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 standarditele; PVC tooteid on sertifitseeritud UL, OFNR ja OFNP; LSZH tooted kasutavad erinevaid materjale IEC60332-1 või IEC60332-3C.

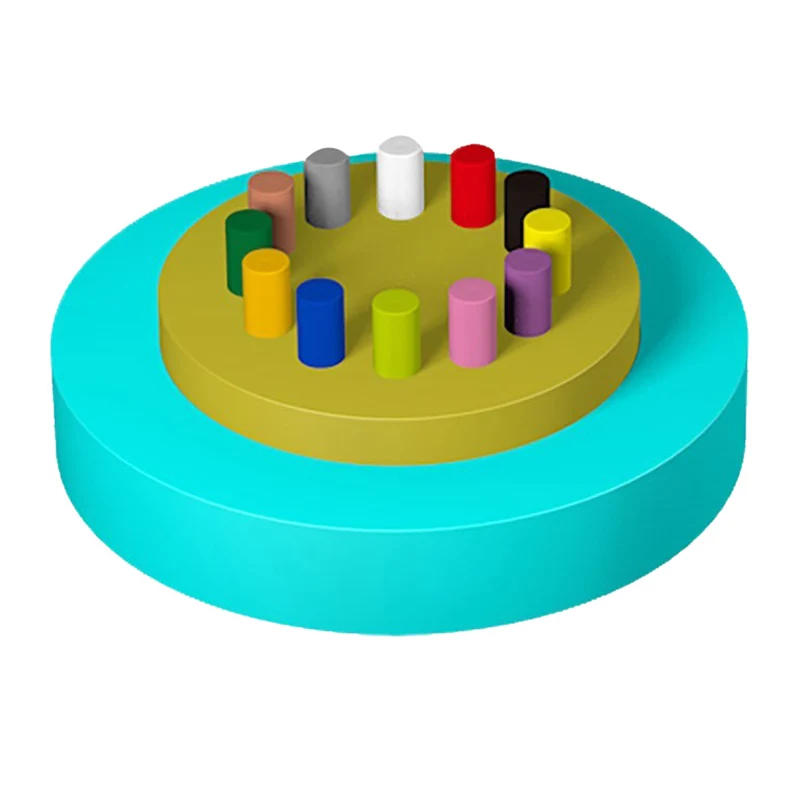

Konstruktsiooni joonistamine

1. kiudaine

2. aramid jam

3. jope

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≤24f)

Tehnilised parameetrid

Kaablimudel	Kaabli läbimõõt (viide) (mm)	Kaabli kaal (viide) (kg/km)		Tõmbetugevus Pikk/lühiajaline (N)	Painderaadius Dünaamiline/staatiline (mm)
Kaablimudel	Kaabli läbimõõt (viide) (mm)	PVC -jope	Lszh jope	Tõmbetugevus Pikk/lühiajaline (N)	Painderaadius Dünaamiline/staatiline (mm)
12	3,0 ± 0,2	4.8	6.3	30/100	20d/10d
24	3,6 ± 0,2	6.5	8.0	50/150	20d/10d

Optilised omadused

Kiu tüüp	Sumbumine				Ofl	Efektiivne režiimi ribalaius	10 Gbit/s Etherneti lingi pikkus	Minimaalne painderaadius
Tingimus	1310/1550nm		850/1300nm		850/1300nm	850NM	850NM	/
Tingimus	Tüüpiline väärtus	Maksimaalne väärtus	Tüüpiline väärtus	Maksimaalne väärtus	850/1300nm	850NM	850NM	/
Ühik	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
