FTTH (kiudainete) konstruktsioonis sisaldavad tavaliselt kasutatavad optiliste kaablite tüübid peamiselt liblikakujulise tilgakaabli ja nende tuletiskonstruktsioonide.
Struktuurilised omadused:
Optiline kiud asetatakse keskele ja mõlemale küljele asetatakse kaks paralleelset terasest juhtmet. Ristiosa on 8-kujuline ja optiline kiud asub geomeetrilises keskmes.
Rakenduse stsenaarium:
Seinale kinnitatud: sobib sise- ja välistingimustes marsruutimiseks, tugeva paindetakistuse ja painderaadiusega, mis on nii väike kui 20mm.
Torude paigaldamine: sobib lühiajalise torujuhtme paigaldamiseks ja kitsaste ruumidega kohandatavaks.
Eelised:
Konstruktsioon on kompaktne ja tõmbetugevus on kõrge, mis talub sellele astuvate inimeste ja ehituse ajal lohistamisjõudu.
Seda on lihtne kohapeal lõpetada ja see ühildub mitmesuguste kiirete pistikutega.

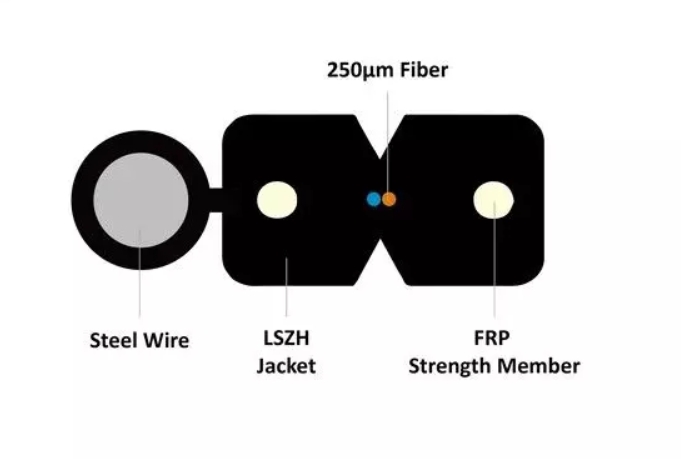

Struktuurilised omadused:
Tavalise liblikate optilise kaabli välisküljele lisatakse tugevdava elemendina terasest traadi või terasest köis, moodustades ise toetava struktuuri.
Rakenduse stsenaarium:
Üldist sissejuhatus: sobib juhtmestiku jaoks välispostidelt siseruumides. Sellel on kõrge tõmbetugevus ja ta talub 50 meetrit.
Toruta keskkond: ehitusprotsessi lihtsustades pole vaja täiendavaid riputatavaid juhtmeid.
Eelised:
Tugev tõmbetugevus vähendab väliste jõudude kahjustuste riski.
High construction efficiency and reduced labor costs.

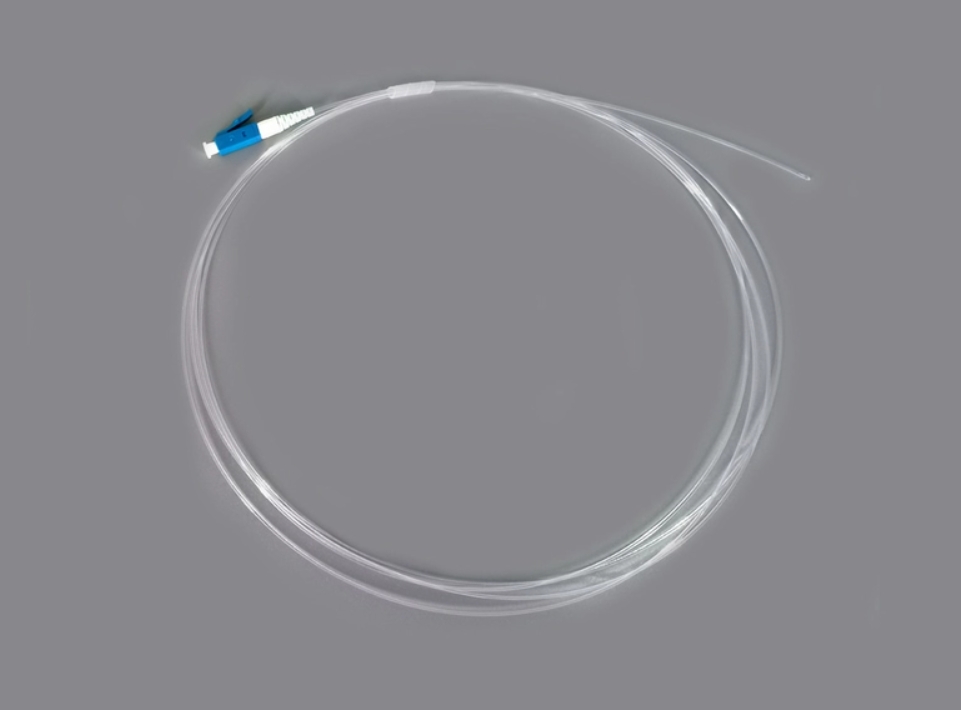

Struktuurilised omadused:
Keskmine osa on ühetuumaline tihedalt puhverdatud optiline kiud (G.657), mis on mähitud 0,9 mm läbipaistva kestaga, õhukese välimise läbimõõduga ja on täiesti läbipaistev.
Rakenduse stsenaarium:
Pange juhtmestik mööda hoonete põrandalaudu ning ukse ja akna dekoratiivsete ribade ümber ning kinnitage liimiga.
Kõrgete esteetiliste nõuetega kohad: näiteks hotellid, tipptasemel elukohad jne, kus juhtmestik tuleb varjata.
Eelised
Visuaalselt varjatud, ei mõjuta sisekujundust.
Läbipaistev kate on kulumiskindel ja erinevates keskkondades kohandatav.

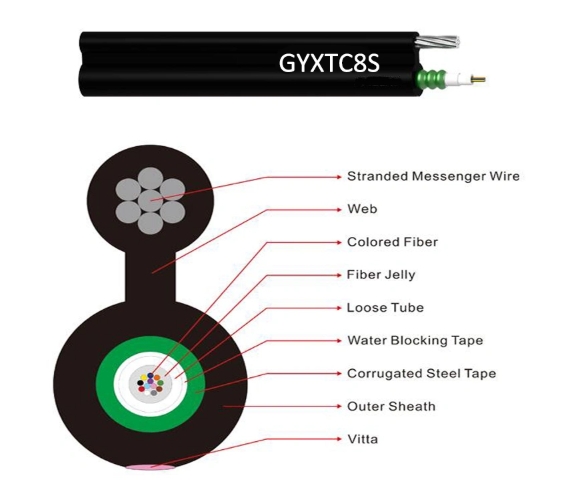

Struktuurilised omadused:
Nahkjoonele optilisele kaablile lisatakse metallvedrustuse traatüksused, moodustades "8" -kujulise konstruktsiooni.
Rakenduse stsenaarium:
Õues sissejuhatus: sobiv juhtmestiku jaoks elektritest kasutajakoridoridesse, suure tõmbetugevusega.
Stsenaarium, millel on kõrge ulatusega nõuded: suudab taluda üle 50 meetri pikkuseid ulatusi ja sellel on tugev stabiilsus.
Eelised:
Tõmbejõud on märkimisväärselt paranenud, vähendades optiliste kiudude purunemise riski.
Lihtne ehitada ja kohaneda keeruka maastikuga.
-
