Hübriidne optiline ja elektrijuhtidega lahtine torukaabel GDTA53

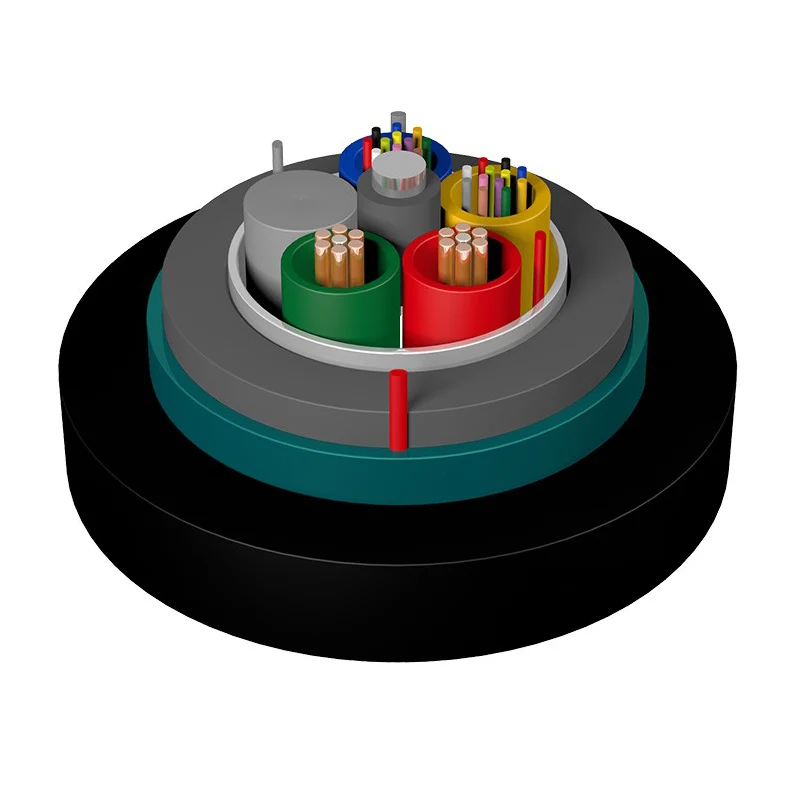

Hübriidne optiline ja elektrilisest luhtunud lahtist torukaabel GDTA53 on kesta lahtise toruga, mis on valmistatud kõrge mooduli plastist ja täidetud täiteainetega. Optilise kaabli keskpunkt on metalli tugevdamise südam. Toru- ja vasktraadi (vajalikud spetsifikatsioonid) keeratakse ümber keskmise tugevdussüdamiku ümber, moodustades kaabli südamiku. Kaabli südamik on täidetud optiliste kaabli täiteainetega ja soomustatud lamineeritud alumiiniumlindiga, seejärel ekstrudeeritakse PE -sisemine kest ja soomustatud gofreeritud teraslindiga ning lõpuks ekstrudeeritakse PE välimine kest.

Saada päring

Tootekirjeldus

Omadused

● hea mehaaniline ja temperatuuri jõudlus;

● lahendage toiteallika ja signaali ülekandeprobleemid ning pakkuge seadmete toiteallika tsentraliseeritud jälgimist ja hooldamist;

● parandage toiteallika haldamist, vähendage toiteallika koordineerimist ja hooldust;

● vähendada hankekulusid ja säästa ehituskulusid;

● Kasutatakse peamiselt BBU ja RRU vahelise ühenduse jaoks DC -i hajutatud tugijaamade kaugtoiteallika süsteemis;

● Sobib maa -aluseks paigaldamiseks

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTA53

Tehnilised omadused

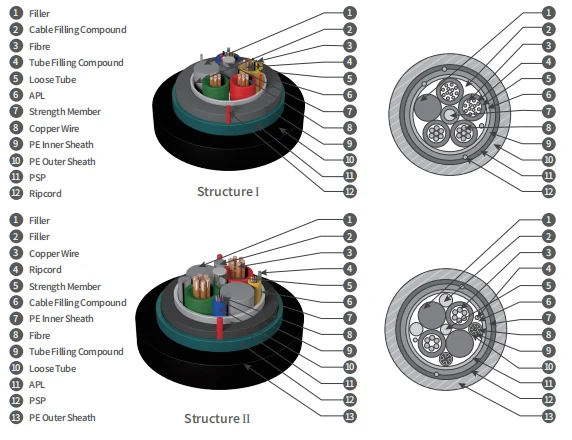

Tüüp	O.D. (mm)	Kaal (kg/km)	Tõmbetugevus Pikk/lühiajaline (n)	Purustama Pikk/lühiajaline (N/100mm)	Struktuur
GDTA53-02-24XN+2*1,5	15.1	290	1000/3000	1000/3000	Struktuur i
GDTA53-02-24XN+2*2,5	15.5	312	1000/3000	1000/3000	Struktuur i
GDTA53-02-24XN+2*4,0	18.2	358	1000/3000	1000/3000	Struktuur II
GDTA53-02-24XN+2*5,0	18.6	390	1000/3000	1000/3000	Struktuur II
GDTA53-02-24XN+2*6.0	19.9	435	1000/3000	1000/3000	Struktuur II
GDTA53-02-24XN+2*8,0	20.8	478	1000/3000	1000/3000	Struktuur II

Juhi elektriline jõudlus

Ristlõige (MM²)	Max. Ühe juhi alalisvoolu takistus (20 ℃) (ω/km)	Isolatsioonitakistus (20 ℃) (MΩ.KM)	Dielektriline tugevus KV, DC 1min dielektriline tugevus KV, DC 1min
Ristlõige (MM²)	Max. Ühe juhi alalisvoolu takistus (20 ℃) (ω/km)	Iga juhi ja teiste vahel Kaabliga ühendatud metallist liikmed	Vahel dirigendid	Juhi vahel ja metalliline soomus	Juhi vahel ja terasjuhtme
1.5	13.3	Vähemalt 5000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
