Hübriidne optiline ja elektriline lahtine torukaabel GDTS

Hübriidne optiline ja elektriline lahtise toruga kaabel GDTS on mõeldud integreeritud toite- ja signaaliedastuseks, ühendades optilised kiud vaskjuhtidega ühes kaablis. Hiinas asuva tarnija ja tootja Orientalfiberi toodetud GDTS-kaablil on keskne metallist tugevuselement, lahtised torud, mis on täidetud kaitsvate ühenditega, ja gofreeritud teraslindist soomus, mis kõik on kaitstud vastupidava PE-väliskestaga. See on loodud töökindlaks tööks karmides keskkondades ja toetab nii kanali- kui ka õhuliinide paigaldamist, lihtsustades hajutatud tugijaamasüsteemide ja tööstusvõrkude kasutuselevõttu, vähendades samal ajal hanke- ja ehituskulusid.

Saada päring

Tootekirjeldus

Idamaine kiud pakubHübriidne optiline ja elektriline lahtine torukaabel GDTS, spetsiaalne lahendus, mis on loodud kiire andmeedastuse ja usaldusväärse toiteedastuse integreerimiseks ühte struktuuriüksusesse. See komposiitkaabel on konstrueeritud nii, et see vastaks kaasaegse telekommunikatsiooni infrastruktuuri arenevatele nõudmistele, eriti seal, kus ruumitõhusus ja sujuv paigaldus on kriitilise tähtsusega.

Toote ülevaade ja materjali koostis

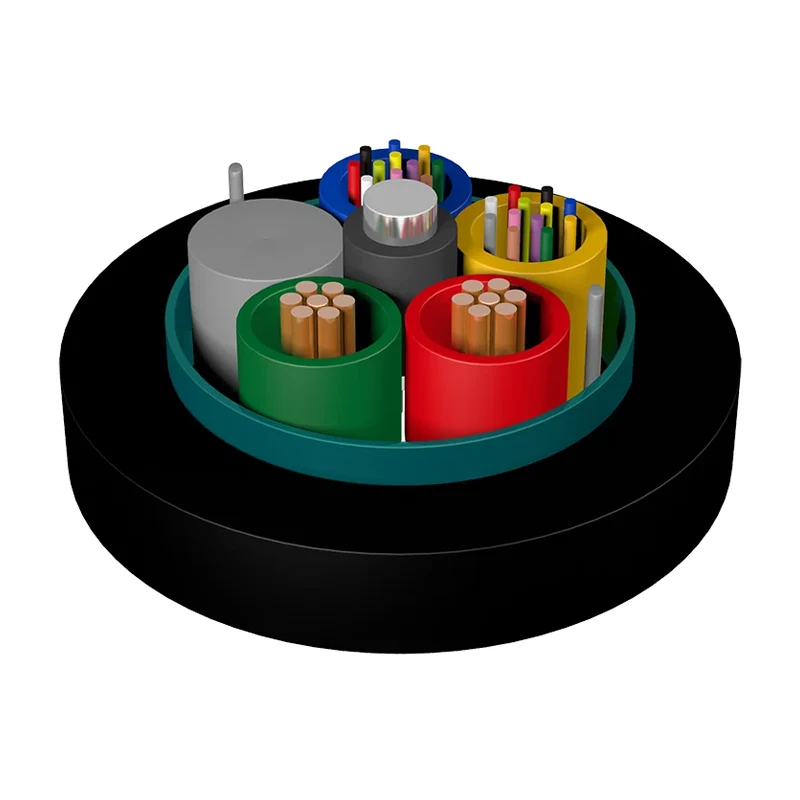

TheHübriidne optiline ja elektriline lahtine torukaabel GDTSkasutab keerukat mitmekihilist arhitektuuri. Selle südamikus tagab vajaliku tõmbetugevuse metallist tugevduselement. Seda keskust ümbritsevad kõrge mooduliga plastist valmistatud lahtised torud, mis sisaldavad optilisi kiude ja kaitsvaid täiteaineid.

Nende torude kõrvale on integreeritud isoleeritud vasktraadid, mis on konfigureeritud vastavalt konkreetsetele elektrinõuetele. Seda südamikukomplekti varjestab gofreeritud teraslint, mis pakub tugevat kaitset mehaaniliste löökide ja näriliste kahjustuste eest. Kogu konstruktsioon on viimistletud vastupidava polüetüleenist (PE) väliskestaga, mis tagab pikaajalise stabiilsuse karmides keskkonnatingimustes.

Peamised tehnilised eelised

Integreeritud toide ja signaal:Kombineerides vaskjuhtmeid ja optilisi kiude, saavutatakseHübriidne optiline ja elektriline lahtine torukaabel GDTSvälistab vajaduse eraldi elektriliinide järele, lihtsustades kaabeldusarhitektuuri.
Mehaaniline vastupidavus:Lainepapist teraslindist soomus ja metallist tugevuselement võimaldavad usaldusväärset jõudlust kõrge pingega keskkondades, sealhulgas kanali- ja õhuliinipaigaldistes.
Keskkonna stabiilsus:Lahtine torukonstruktsioon ja niiskuskindlad täiteühendid kaitsevad kiude temperatuurikõikumiste ja vee sissepääsu eest.
Töötõhusus:Kaugseadmete toiteallika tsentraliseerimine vähendab vajadust kohaliku elektrijaama koordineerimise järele ja lihtsustab rutiinseid hooldusgraafikuid.

Peamised rakenduse stsenaariumid

Hajutatud tugijaamasüsteemid (BBU–RRU)

Esmane kasutusjuhtIdamaine kiudGDTS-kaabel on ühendus hoone põhiribaseadme (BBU) ja kaugraadioseadme (RRU) vahel alalisvoolu kaugtoitesüsteemides. See võimaldab samaaegselt edastada suure ribalaiusega signaale ja tarnida vajalikku elektrienergiat kaugantenniseadmetele.

Linnainfrastruktuur ja tööstusvõrgud

Lisaks telekommunikatsioonile seeHübriidne optiline ja elektriline lahtine torukaabel GDTSkasutatakse raudteetransiidis, maanteede seiresüsteemides ja nutika võrgu toitejaotuses, kus lokaalsed toiteallikad pole saadaval või neid on raske paigaldada.

Projekti elluviimine ja kulude juhtimine

KasutadesHübriidne optiline ja elektriline lahtine torukaabel GDTSaitab oluliselt vähendada projekti üldkulusid. Vähendades vajalike materjalide mahtu ja lühendades paigaldusaega, on operaatoritel võimalik saavutada madalamaid hanke- ja ehituskulusid. See sujuv lähenemisviis vähendab ka füüsilist jalajälge rahvarohketes kanalites ja kaablirennides.

Teave Orientalfiberi (Jiangsu Xubeni fotoelektritehnoloogia) kohta

Osana Jiangsu Xuben Photoelectric Technology Co., Ltd. grupistIdamaine kiudtegutseb 15 000 ruutmeetri suuruses infrastruktuuris, mis on pühendatud sise-/väliskaablite ja ODN-komponentide tootmisele. Aastase toodangu väärtusega 20 miljonit USA dollarit järgib ettevõte rangeid rahvusvahelisi standardeid, sealhulgas ISO9001 ja ISO45001. Meie tootmisprotsessid keskenduvad täpsusele ja professionaalsele vastupidavusele, toetades suuremahulisi inseneriprojekte kogu maailmas.

Korduma kippuvad küsimused

1. Kas vasktraadi spetsifikatsioone saab kohandada?

Jah, vaskjuhtide arv ja gabariididHübriidne optiline ja elektriline lahtine torukaabel GDTSsaab reguleerida vastavalt kaugseadme pinge- ja vooluvajadustele.

2. Millised on selle kaabli paigaldamise piirangud?

GDTS-hübriidkaabel on mitmekülgne, mõeldud nii torujuhtme (kanali) kui ka õhuliini (õhu)paigaldiste jaoks, eeldusel, et kasutatakse sobivat pingutusriistvara.

3. Kuidas teraslintsoomus mõjutab painduvust?

Kuigi lainepapist teraslint pakub märkimisväärset kaitset muljumise eest, säilitab kaabel arvutatud painderaadiuse, mis võimaldab standardseid paigaldustavasid linna telekommunikatsioonikanalites.

Omadused

● Hea mehaaniline ja temperatuurinäitaja;

● Optiline-elektriline hübriidkonstruktsioon lahendab toiteallika ja signaali edastamise probleemid ning tagab seadmete toiteallika tsentraliseeritud jälgimise ja hoolduse;

● Parandab toiteallika juhitavust, vähendab toiteallika koordineerimist ja hooldust;

● Vähendab hankekulusid ja säästab ehituskulusid;

● Kasutatakse peamiselt BBU ja RRU vaheliseks ühendamiseks hajutatud tugijaama alalisvoolu kaugtoitesüsteemides;

● Sobib torujuhtmete ja õhuliinide paigaldamiseks

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Tehniline omadus

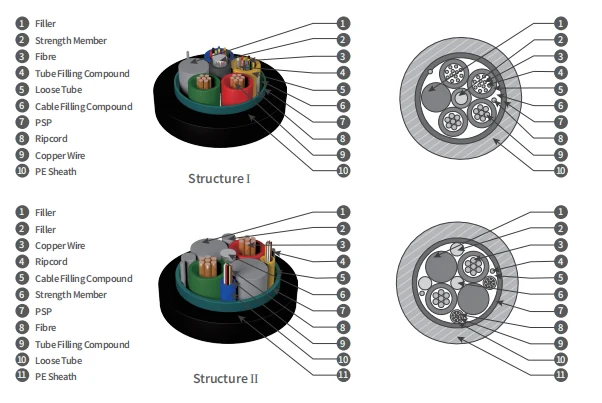

Tüüp	O.D. (mm)	Kaal (kg/km)	Tõmbetugevus Pikaajaline/lühiajaline (N)	Purustama Pikaajaline/lühiajaline (N/100 mm)	Struktuur
GDTS-02-24Xn+2×1,5	11.6	157	600/1500	300/1000	Struktuur I
GDTS-02-24Xn+2×2,5	12.5	190	600/1500	300/1000	Struktuur I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Struktuur II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Struktuur II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Struktuur II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	StruktuurII

Märkus.

1. Xn viitab kiu tüübile.

2. 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 näitab vaskjuhtmete arvu ja suurust.

3. Soovi korral on saadaval erineva arvu ja erineva suurusega vaskjuhtmetega hübriidkaableid.

4. Soovi korral on võimalik pakkuda erineva kiudude arvuga hübriidkaableid.

Dirigendi elektriline jõudlus

Ristlõige (mm2)	Max Üksiku juhi alalisvoolu takistus (20 ℃) (Ω/km)	Isolatsioonitakistus (20 ℃) (MΩ.km)	Dielektriline tugevus KV, DC 1min Dielektriline tugevus KV, DC 1min
Ristlõige (mm2)	Max Üksiku juhi alalisvoolu takistus (20 ℃) (Ω/km)	Iga dirigendi ja teiste vahel kaabliga ühendatud metalldetailid	vahel dirigendid	Dirigendi vahel ja metallist soomust	Dirigendi vahel ja terastraat
1.5	13.3	Mitte vähem kui 5000	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
