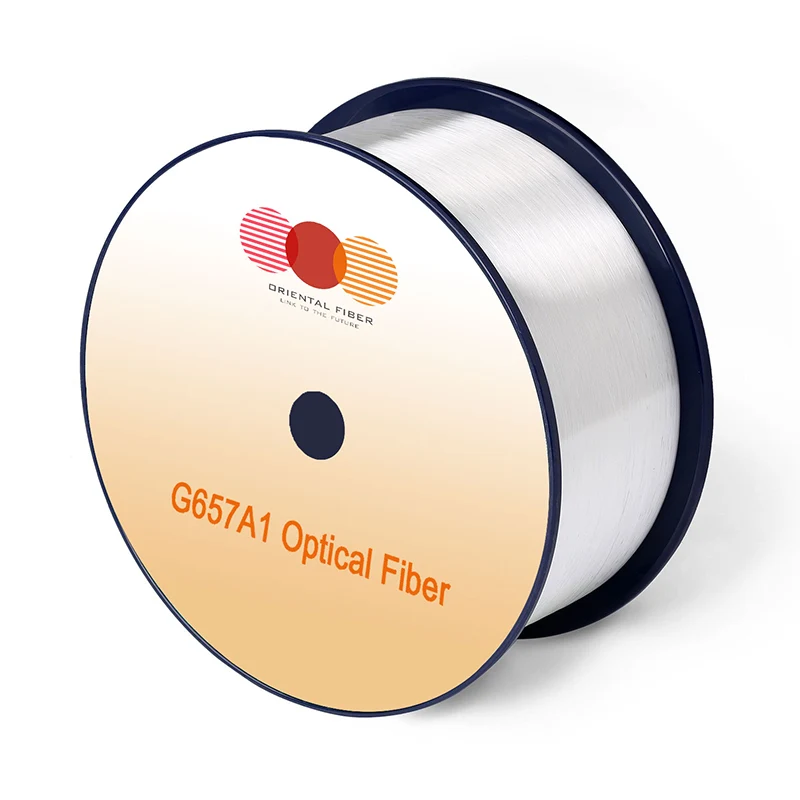

Ühemoodiline optiline kiud G.657.A1

Orientalfiberi üherežiimiline optiline fiiber G.657.A1 on loodud kaasaegsete fiiberoptiliste võrkude jaoks, mis nõuavad paindlikkust, stabiilset edastust ja lihtsat paigaldamist. Usaldusväärse Hiina tootja ja tarnijana pakub Orientalfiber kiudu G.657.A1, mis on optimeeritud O-E-S-C-L (1260–1625 nm) rakenduste jaoks, millel on tugev vastupidavus paindekadudele ja järjepidev jõudlus tihedates kasutuskeskkondades, nagu FTTx ja sisekaablisüsteemid.

Saada päring

Tootekirjeldus

Üherežiimiline optiline kiud G.657.A1 on loodud säilitama stabiilset optilist jõudlust isegi väikese painderaadiusega tingimustes. Võrreldes tavaliste kiududega vähendab see märkimisväärselt makropaindekadu, muutes selle sobivaks sisekaablite, juurdepääsuvõrkude ja kompaktsete optiliste jaotussüsteemide jaoks.

Praktilisel kasutuselevõtul kasutatakse seda kiudu sageli keskkondades, kus paigaldajad seisavad silmitsi piiratud ruumiga, näiteks liitmikusulgurid, jaotuskarbid ja seinale kinnitatavad kapid. Täiustatud paindetaluvus aitab vähendada paigaldustundlikkust ja vähendab ebaõigest käsitsemisest tingitud jõudluse halvenemise ohtu.

Hangete peamised eelised

Vähendatud paigaldusrisk

Üherežiimilise optilise kiu G.657.A1 optimeeritud paindejõudlus võimaldab paigaldajatel töötada kitsamate painderaadiustega, põhjustamata liigset signaalikadu. See on eriti kasulik FTTx-projektide ja siseruumide marsruutimise stsenaariumide puhul, kus ruumi on vähe.

Lairiba ühilduvus

Toetab täielikku O-E-S-C-L sagedusala (1260–1625 nm), mistõttu sobib see praeguste ja tulevaste võrguuuenduste jaoks. See tagab ühilduvuse L-riba rakenduste ja kaugedastusnõuetega.

Madalam projekti kogumaksumus

Minimeerides paindumisega seotud kadusid ja vähendades paigaldamise ajal ümbertööd, aitab see kiud vähendada üldiseid kasutuselevõtukulusid. See vähendab ka vajadust rangete käsitsemistingimuste järele kaabli ladustamise ja paigaldamise ajal.

Stabiilne splaissimise jõudlus

Täpsed geomeetrilised parameetrid tagavad väikese splaissimiskao ja kõrge efektiivsuse kiudude ühendamisel, mis on oluline suuremahuliste võrguehitusprojektide puhul.

Tüüpilised rakendused

FTTx juurdepääsuvõrgud

Üherežiimilist optilist kiudu G.657.A1 kasutatakse laialdaselt kiudoptilist koju ja kiudoptilist hoonesse juurutamisel, kus kitsad kurvid ja tihe marsruut on tavalised.

Siseruumide kiire optiline kaabeldus

Sobib kiireks andmeedastuseks hoonetes, andmekeskustes ja kontorikeskkondades, kus on vaja kompaktset kaablihaldust.

Spetsiaalsed lühikese sammuga kaablid

Ideaalne kaablite jaoks, millel on ranged painderaadiuse nõuded, sealhulgas lintkaablid ja mikrokaablid, mida kasutatakse keerulistes marsruutimissüsteemides.

Suure jõudlusega optilised võrgud

Toetab pikamaa- ja suure bitikiirusega edastamist madala PMD-ga, tagades stabiilse jõudluse magistraal- ja juurdepääsuvõrgu kihtides.

Tehnilised andmed

Omadused		Tingimused	Määratud väärtused	Ühikud
Optilised omadused
Sumbumine		1310 nm	≤0,35	[dB/km]
		1383 nm (pärast H2 vananemist)	≤0,35	[dB/km]
		1460 nm	≤0,25	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625 nm	≤0,23	[dB/km]
Sumbumine vs lainepikkus Max α erinevus		1285–1330 nm, võrreldes 1310 nm	≤0,03	[dB/km]
Sumbumine vs lainepikkus Max α erinevus		1525–1575 nm, võrreldes 1550 nm	≤0,02	[Db/km]
Dispersioonikoefitsient		1285-1340 nm	-3,5 kuni 3,5	[ps/(nm·km)]
		1550 nm	≤18	[ps/(nm·km)]
		1625 nm	≤22	[ps/(nm·km)]
Nulldispersiooni lainepikkus (λ0)		--	1300-1324	[nm]
Nulldispersiooni kalle (S0)		--	≤0,092	[ps/(nm2·km)]
Tüüpiline väärtus		--	0.086	[ps/(nm2·km)]
PMD	Maksimaalne individuaalne kiud	--	≤0,1	[ps/√km]
	Lingi kujunduse väärtus (M = 20, Q = 0,01%) (M = 20, Q = 0,01%)	--	≤0,06	[ps/√km]
	Tüüpiline väärtus	--	0.04	[ps/√km]
Kaabli lõikepikkus (Λcc)		--	≤1260	[nm]
Režiimi välja läbimõõt (MFD)		1310 nm	8,4-9,2	[μm]
Režiimi välja läbimõõt (MFD)		1550 nm	9,3-10,3	[μm]
Efektiivne rühma murdumisnäitaja (Ne)		1310 nm	1.466	--
Efektiivne rühma murdumisnäitaja (Ne)		1550 nm	1.467	--
Punktide katkestused		1310 nm	≤0,05	[Db]
Punktide katkestused		1550 nm	≤0,05	[Db]
Geomeetrilised omadused
Katte läbimõõt		--	125,0±0,7	[μm]
Katte mitteringikujulisus		--	≤0,7	[%]
Katte läbimõõt		--	235-245	[μm]
Katte-katte kontsentrilisuse viga		--	≤12,0	[μm]
Katte mitteringilisus		--	≤6,0	[%]
Südamiku katte kontsentrilisuse viga		--	≤0,5	[μm]
Curl (raadius)		--	≥4	[m]
Tarne pikkus		--	Kuni 50,4	[km/rull]
Keskkonnaomadused		1310nm, 1550nm ja 1625nm
Temperatuuri sõltuvusest põhjustatud sumbumine		-60 ℃ kuni +85 ℃	≤0,05	[Db/km]
Temperatuuri-niiskuse tsükliga indutseeritud sumbumine		-10°C kuni +85°C, 98% suhteline õhuniiskus	≤0,05	[Db/km]
Veesõltuvusest tingitud sumbumine		23°C, 30 päeva	≤0,05	[Db/km]
Niiske kuumuse sõltuvusest põhjustatud sumbumine		85 °C ja 85% suhteline õhuniiskus 30 päeva jooksul	≤0,05	[Db/km]
Kuivkuumusvananemine		85 ℃, 30 päeva	≤0,05	[Db/km]
Mehaaniline spetsifikatsioon
Tõestustest		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
		--	--	--
Makro-painde põhjustatud kadu	10 pööret ümber 15 mm raadiusega südamiku	1550 nm	≤0,25	[Db]
	10 pööret ümber 15 mm raadiusega torni	1625 nm	≤1,0	[Db]
	1 Pöörake ümber 10 mm raadiusega torni	1550 nm	≤0,75	[Db]
	1 Pöörake ümber 10 mm raadiusega torni	1625 nm	≤1,5	[Db]
Katteriba jõud		tüüpiline keskmine jõud	1.5	[N]
Katteriba jõud		tippjõud	1,3-8,9	[N]
Dünaamiline väsimusparameeter (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Tehnilised omadused

Madal sumbumine kogu ribal

Säilitab stabiilse signaaliülekande kogu O-E-S-C-L lainepikkuste vahemikus, toetades mitmeribalist võrgu toimimist.

Suurepärane paindekindlus

Loodud vähendama nii makro- kui ka mikropainutuskadusid, tagades usaldusväärse jõudluse ka kitsastes paigaldustingimustes.

Madal PMD (polarisatsioonirežiimi dispersioon)

Vastab kiirete ja kaugedastussüsteemide nõuetele, aidates säilitada signaali terviklikkust.

Ühtlane geomeetria

Täppis tootmine tagab ühtsed kiudude mõõtmed, parandades splaissimise konsistentsi ja vähendades ühenduse kadu.

Standardite järgimine

Ühemoodiline optiline fiiber G.657.A1 vastab rahvusvahelistele standarditele, sealhulgas ITU-T G.657.A1 ja G.652.D, samuti IEC 60793-2-50 tüübi B1.3/B6.a1 spetsifikatsioonidele. See tagab ühilduvuse ülemaailmse võrgu infrastruktuuri nõuetega.

Tootja kohta

Jiangsu Xuben Photoelectric Technology Co., Ltd on nelja tehasega kontserni ettevõte, mis pakub terviklikke fiiberoptiliste võrgulahendusi. Ettevõtte kogupindala on 15 000 ruutmeetrit ja aastane toodangu väärtus on 20 miljonit USD.

Kontserni kuuluvad sise- ja välisvalgustite tehased, ODN-i komponentide tehas ja optiliste võrguseadmete tehas. Tooteid kasutatakse laialdaselt telekommunikatsioonis, ringhäälingusüsteemides, kohtvõrgu andmeedastuses ja tööstuslikes rakendustes, nagu elektrisüsteemid, raudteetransiit ja maanteed.

ISO9001 ja ISO45001 sertifikaatidega ettevõte keskendub rafineeritud tootmisele ja stabiilsetele tootmisprotsessidele. Selle tooteid eksporditakse ülemaailmselt ja rakendatakse erinevates keskmise ja suuremahuliste inseneriprojektide jaoks.

KKK

K1: Mis on peamine erinevus kiu G.657.A1 ja G.652.D vahel?

Ühemoodiline optiline kiud G.657.A1 pakub paremat paindejõudlust, säilitades samal ajal ühilduvuse G.652.D süsteemidega. See sobib rohkem kitsaste marsruuditingimustega paigaldustele.

Q2: Kas see kiud sobib siseruumides kasutamiseks?

Jah, üherežiimiline optiline fiiber G.657.A1 on spetsiaalselt ette nähtud kasutamiseks siseruumides ja juurdepääsuvõrgus, toetades väikest painderaadiust ja kompaktseid kaablipaigutusi.

Q3: kas seda saab kasutada kaugedastuseks?

Jah, tänu madalale sumbumisele ja madalale PMD-le toetab see kiiret ja pikamaa optilist sidet.

Q4: kas see ühildub olemasoleva võrguinfrastruktuuriga?

See vastab nii G.657.A1 kui ka G.652.D standarditele, tagades ühilduvuse enamiku olemasolevate optiliste võrgusüsteemidega
