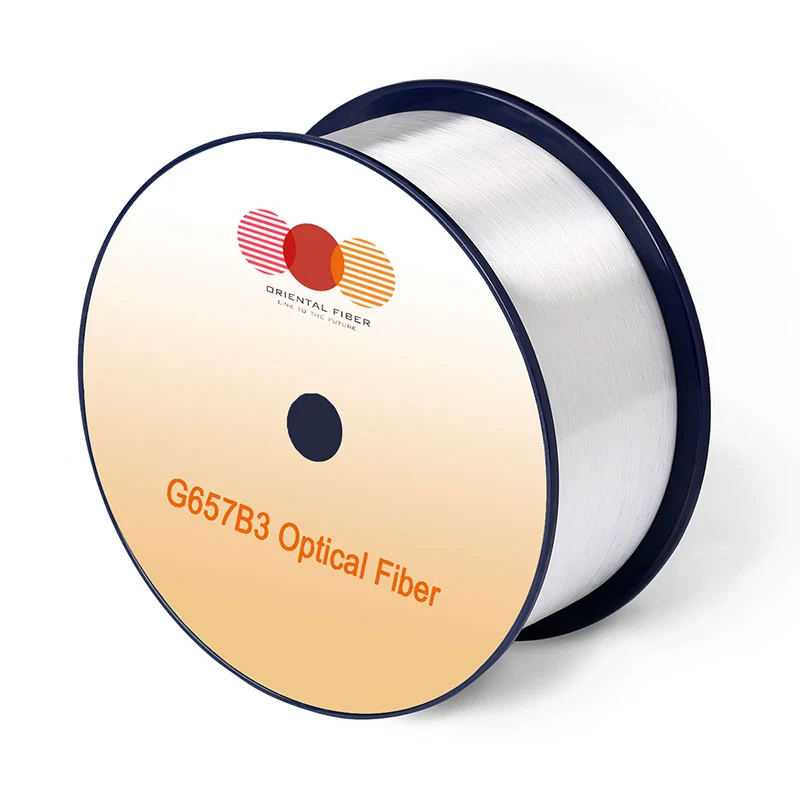

Üherežiimiline optiline kiud G.657.b3

Omadused

Tingimused

Täpsustatud väärtused

Ühikud

Optiline Omadused

Sumbumine

1310nm

≤0,35

[db/km]

1383nm （pärast H2-vananemist）

≤0,35

[db/km]

1550nm

≤0,21

[db/km]

1625nm

≤0,23

[db/km]

Sumbumine vs lainepikkus

Max. α erinevus

1285-1330nm, in viide 1310nm -le

≤0,03

[db/km]

1525-1575nm, in viide 1550nm -le

≤0,02

[db/km]

Null Dispersioonilainepikkus (λ0)

-

1300-1324

[NM]

Null Dispersioon kalle (S0)

-

≤0,092

[PS/(nm2 · km)]

PMD

Maksimaalne Üksikkiu

-

≤0,1

[PS/√KM]

Lingi kujunduse väärtus （M = 20 ， q = 0,01%)

-

≤0,06

[PS/√KM]

Tüüpiline Väärtustama

-

0.04

[PS/√KM]

Kaabel CUTO ff lainepikkus (λCC)

-

≤1260

[NM]

Režiim Välja läbimõõt （MFD）

1310nm

8,2-9,0

[μm]

1550nm

9.1-10.1

[μm]

Efektiivne rühmade refraktsiooni indeks （NE ff）

1310nm

1.468

-

1550nm

1.469

-

Punkt Katkestamatus

1310nm

≤0,05

[DB]

1550nm

≤0,05

[DB]

Geomeetriline Omadused

Plaad Läbimõõt

-

125,0 ± 0,7

[μm]

Plaad Mitteringlus

-

≤0,7

[%]

Kate Läbimõõt

-

235-245

[μm]

Kattekatted Kontsentrilisusviga

-

≤12,0

[μm]

Kate Mitteringlus

-

≤6,0

[%]

Südamikuga seotud Kontsentrilisusviga

-

≤0,5

[μm]

Lokk (raadius)

-

≥4

[M]

Tarnimine Pikkus

-

Üles kuni 25.2

[km/rull]

Keskkonnaomadused

1310nm, 1550nm ja 1625nm

Temperatuur Sõltuvus põhjustas nõrgenemise

-60 ℃ kuni +85 ℃

≤0,05

[db/km]

Temperatuurhäänsus Jalgrattasõit põhjustas sumbumise

-10 ° C kuni +85 ° C, 98% RH

≤0,05

[db/km]

Vesikond Sõltuvus põhjustas nõrgenemise

23 ° C ， 30 päeva jooksul

≤0,05

[db/km]

Niiske Kuumussõltuvus põhjustas nõrgenemise

85 ° C ja 85% RH ， jaoks 30 päeva

≤0,05

[db/km]

Kuiv Soojuse vananemine

85 ℃ ， 30 päeva

≤0,05

[db/km]

Mehaaniline Spetsifikatsioon

Tõend Test

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Makrotasand Indutseeritud kahju

1 pöörake ümber 10 mm raadius

1550nm

≤0,03

[DB]

1 Pöörake ümber 10 mm raadiusega mandlik

1625nm

≤0,1

[DB]

1 Pöörake ümber 7,5 mm raadiusega mandlik

1550nm

≤0,08

[DB]

1 pöörake ümber 7,5 mm raadius

1625nm

≤0,25

[DB]

1 Pöörab ümber 5 mm raadiusega mandri

1550nm

≤0,15

[DB]

1 Pöörab ümber 5 mm raadiusega mandri

1625nm

≤0,45

[DB]

Kate Ribajõud

tüüpiline keskmine jõud

1.5

[N]

tipp värav

1.3-8,9

[N]

Dünaamiline Väsimusparameeter (ND)

-

≥20

-
