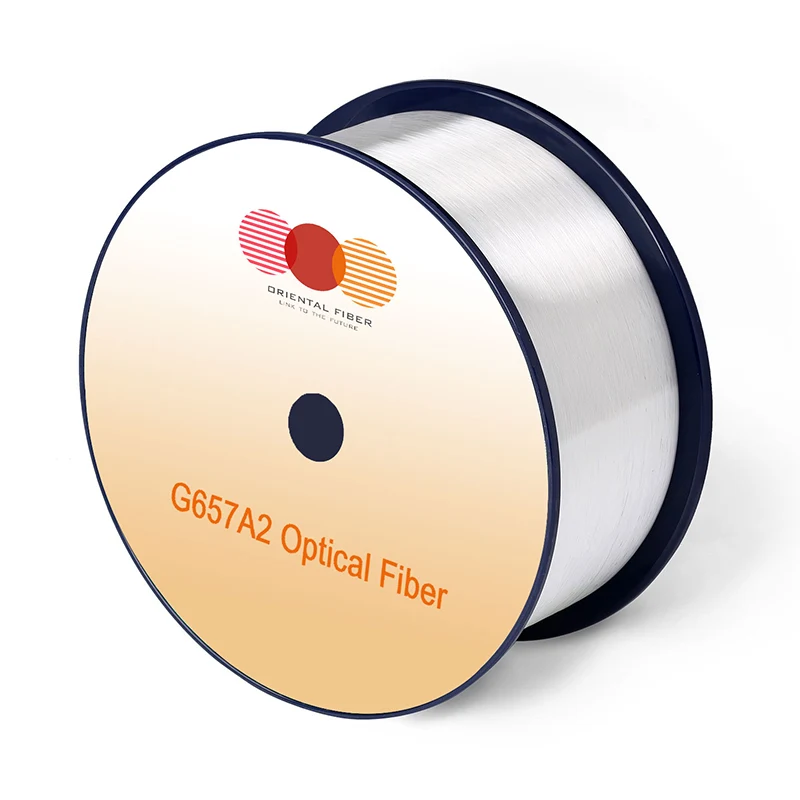

Ühemoodiline optiline kiud G.657.A2

Ühemoodiline optiline kiud G.657.A2 ühendab endas suurepärased omadused: suurepärase madala makropaindetundlikkuse ja madala veetipu taseme. See on täielikult optimeeritud kasutamiseks O-E-S-C-L sagedusalas (1260-1625 nm). Paindetundlik omadus mitte ainult ei taga L-riba rakendust, vaid võimaldab ka hõlpsat paigaldamist ilma liigse hoolduseta kiu säilitamisel, eriti FTTH võrgurakenduste puhul. Kiujuhiku pordi painderaadiust ja seina- ja nurgapaigaldiste minimaalset painderaadiust saab vähendada.

Saada päring

Tootekirjeldus

Orientalfiber pakub professionaalseid üherežiimilisi optilise kiu G.657.A2 lahendusi, mis on loodud vastama kaasaegse FTTH (Fiber to the Home) ja kiire andmeedastuse rangetele nõudmistele. Jiangsu Xuben Photoelectric Technology Co., Ltd. põhitootena mõistame, et võrgu töökindlus sõltub kiust, mis peab vastu rangetele füüsilistele piirangutele ilma signaali terviklikkust kahjustamata. Meie kiud G.657.A2 on loodud spetsiaalselt paigaldajatele ja võrguoperaatoritele, kes nõuavad madalat makropainutamistundlikkust ja stabiilset jõudlust kogu O-E-S-C-L spektris.

Paindetundliku tehnoloogia tehniline väärtus

Põhilised optilise jõudluse eelised

Täisribaline optimeerimine: hõlmab kogu spektrit vahemikus 1260 nm kuni 1625 nm, tagades jätkuva võime edastada suure võimsusega andmeliiklust tulevaste võrguuuenduste ajal.

Low Water Peak Technology: kõrvaldab sumbumise kitsaskohad E-ribas, suurendades oluliselt spektraalset efektiivsust.

Täpsed geomeetrilised mõõtmed: geomeetriliste parameetrite erakordne järjepidevus tagab ülimadala kadu suuremahuliste mehaaniliste splaissimiste ja liitmisoperatsioonide ajal.

Tehnilised andmed

Omadused		Tingimused	Määratud väärtused	Ühikud
Optilised omadused
Sumbumine		1310 nm	≤0,35	[dB/km]
		1383 nm (pärast H2 vananemist)	≤0,35	[dB/km]
		1460 nm	≤0,25	[dB/km]
		1490 nm	≤0,23	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625 nm	≤0,23	[dB/km]
Sumbumine vs lainepikkus Max α erinevus		1285–1330 nm, võrreldes 1310 nm	≤0,03	[dB/km]
Sumbumine vs lainepikkus Max α erinevus		1525–1575 nm, võrreldes 1550 nm	≤0,02	[dB/km]
Nulldispersiooni lainepikkus (λ0)		--	1300-1324	[nm]
Nulldispersiooni kalle (S0)		--	≤0,092	[ps/(nm2·km)]
PMD	Maksimaalne individuaalne kiud	--	≤0,1	[ps/√km]
	Lingi kujundusväärtus (M = 20, Q = 0,01%)	--	≤0,06	[ps/√km]
	Tüüpiline väärtus	--	0.04	[ps/√km]
Kaabli lõigatud lainepikkus (λCC)		--	≤1260	[nm]
Režiimi välja läbimõõt (MFD)		1310 nm	8,4-9,2	[μm]
Režiimi välja läbimõõt (MFD)		1550 nm	9,3-10,3	[μm]
Efektiivne rühma murdumisnäitaja (Ne)		1310 nm	1.466	--
Efektiivne rühma murdumisnäitaja (Ne)		1550 nm	1.467	--
Punktide katkestused		1310 nm	≤0,05	[dB]
Punktide katkestused		1550 nm	≤0,05	[dB]
Geomeetrilised omadused
Katte läbimõõt		--	125,0±0,7	[μm]
Katte mitteringikujulisus		--	≤0,7	[%]
Katte läbimõõt		--	235-245	[μm]
Katte-katte kontsentrilisuse viga		--	≤12,0	[μm]
Katte mitteringilisus		--	≤6,0	[%]
Südamiku katte kontsentrilisuse viga		--	≤0,5	[μm]
Curl (raadius)		--	≥4	[m]
Tarne pikkus		--	Kuni 50,4	[km/rull]
Keskkonnaomadused		1310nm, 1550nm ja 1625nm
Temperatuuri sõltuvusest põhjustatud sumbumine		-60 ℃ kuni +85 ℃	≤0,05	[dB/km]
Temperatuuri-niiskuse tsükliga indutseeritud sumbumine		-10°C kuni +85°C, 98% suhteline õhuniiskus	≤0,05	[dB/km]
Veesõltuvusest tingitud sumbumine		23°C, 30 päeva	≤0,05	[dB/km]
Niiske kuumuse sõltuvusest põhjustatud sumbumine		85 °C ja 85% suhteline õhuniiskus 30 päeva jooksul	≤0,05	[dB/km]
Kuivkuumusvananemine		85 ℃, 30 päeva	≤0,05	[dB/km]
Mehaaniline spetsifikatsioon
Tõestustest		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
Makro-painde põhjustatud sumbumine	10 pööret ümber 15 mm raadiusega torni	1550 nm	≤0,03	[dB]
	10 pööret ümber 15 mm raadiusega torni	1625 nm	≤0,1	[dB]
	1 Pöörake ümber 10 mm raadiusega südamiku	1550 nm	≤0,1	[dB]
	1 Pöörake ümber 10 mm raadiusega südamiku	1625 nm	≤0,2	[dB]
	1 Pöörake ümber 7,5 mm raadiusega südamiku	1550 nm	≤0,5	[dB]
	1 Pöörake ümber 7,5 mm raadiusega südamiku	1625 nm	≤1,0	[dB]
Katteriba jõud		tüüpiline keskmine jõud	1.5	[N]
Katteriba jõud		tippjõud	1,3-8,9	[N]
Dünaamiline väsimusparameeter (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A2

Globaalsest hanke vaatenurgast valimineÜhemoodiline optiline kiud G.657.A2Orientalfiberist on strateegiline otsus pikaajaliste tegevuskulude (OPEX) vähendamiseks.

1. Keerulistes arhitektuurikeskkondades navigeerimine
2. Täielik ühilduvus pärandinfrastruktuuriga
3. Usaldusväärne jõudlus suure bitikiirusega süsteemide jaoks

Orientalfiberi tipptootmine

Tootmismaht: Aastase toodangu väärtusega 20 miljonit USA dollarit on meil suutlikkus täita suuremahulisi telekommunikatsioonioperaatorite hankeid ja tööstusprojekte.

Kvaliteedivastavus: meie grupil on ISO9001 ja ISO45001 sertifikaat, mis tagab, et üherežiimiline optiline kiud G.657.A2 vastab kõrgeimatele rahvusvahelistele mehaanilise tugevuse ja optilise puhtuse standarditele.

Ülemaailmne tunnustus: meie tooteid kasutatakse kogu maailmas elektrivõrkudes, raudteetransiidi- ja maanteesidesüsteemides, saades järjekindlalt positiivset tagasisidet nende vastupidavuse kohta karmides insenerikeskkondades.

Erinevad rakendusstsenaariumid

FTTH kiire lairibaühendus: optimeeritud elamute kaablite ja keerukate sisejuhtmete jaoks.

Andmekeskuse lappimine: võimaldab tihedat organiseeritud kaablit serveririiulite piiratud ruumis.

Optilised komponendid: eelistatud valik kvaliteetsete PLC-jaoturite, patside ja plaastrijuhtmete tootmiseks.

Tööstuslikud esiotsa ühendused: pakuvad stabiilseid ühendusi kiirteede ja raudteetransiidi seiresüsteemide jaoks.

Korduma kippuvad küsimused (KKK)

K: Kas ühemoodilist optilist kiudu G.657.A2 saab ühendada standardse kiuga G.652.D?

V: Jah. Režiimivälja diameeter on loodud ühilduma, tagades minimaalse splaissikao ja muutes selle standardvalikuks olemasolevate võrkude uuendamisel.

K: Kas Orientalfiber pakub täisvõrgulahendusi?

V: Absoluutselt. Osana Jiangsu Xuben Photoelectric Technology Co., Ltd-st opereerime nelja erinevat tehast: sisemine kiudkaabel, väliskiudkaabel, ODN-i optilised komponendid ja optilised võrguseadmed, mis võimaldab meil pakkuda terviklikke fiiberoptiliste võrgulahendusi.

K: Millistele rahvusvahelistele standarditele see kiud vastab?

V: Meie ühemoodiline optiline fiiber G.657.A2 vastab ITU-T G.657.A2 ja IEC 60793-2-50 tüüpi B1.3/B6.a2 spetsifikatsioonidele.
