Mis on SC-pistik ja miks on see usaldusväärsete fiiberoptiliste võrkude jaoks hädavajalik?

Kiudoptilised võrgud nõuavad täpsust, vastupidavust ja stabiilset jõudlust. Paljude saadaolevate ühendusliideste hulgas onSC pistik on muutunud üheks enim kasutatavaks lahenduseks telekommunikatsioonis, andmekeskustes, FTTH-paigaldistes ja tööstuslikes kiudoptilistes süsteemides. Vale pistiku valimine võib kaasa tuua signaali kadumise, ebastabiilse edastuse, sagedase hoolduse ja suuremad tegevuskulud. See põhjalik juhend selgitab, mis on SC-pistik, kuidas see töötab, kus seda kasutatakse ja kuidas oma rakenduse jaoks õiget valida. Olenemata sellest, kas olete insener, hankejuht või paigaldaja, aitab see artikkel teil teha enesekindlaid ja teadlikke otsuseid.

Artikli kokkuvõte

See põhjalik juhend uurib SC-pistikute struktuuri, tüüpe, tööpõhimõtteid, eeliseid ja reaalseid rakendusi. See pakub praktilisi võrdlustabeleid, paigaldusteavet, hooldussoovitusi ja valikunõuandeid, mis on kohandatud kliendi valupunktidele, nagu sisestamise kadu, tagasilöögi kadu, vastupidavus ja ühilduvus. Artiklis tuuakse esile ka tootmiskvaliteediga seotud kaalutlused ja hankimisstrateegiad sellistelt kogenud tarnijatelt naguJiangsu Xuben Photoelectric Technology Co., Ltd.

Sisukord

• 1. Mis on SC-pistik?
• 2. Kuidas SC-pistik töötab?
• 3. Millised on SC-pistikute peamised tüübid?
• 4. Miks on SC-pistikut nii laialdaselt kasutatud?
• 5. SC-pistik vs muud kiudühendused
• 6. Peamised tehnilised andmed, millest peate aru saama
• 7. Levinud klientide valupunktid ja lahendused
• 8. Paigaldamise ja hoolduse parimad tavad
• 9. Kuidas valida usaldusväärset SC-pistiku tarnijat
• 10. Rakendusstsenaariumid erinevates tööstusharudes
• 11. Korduma kippuvad küsimused (KKK)

1. Mis on SC-pistik?

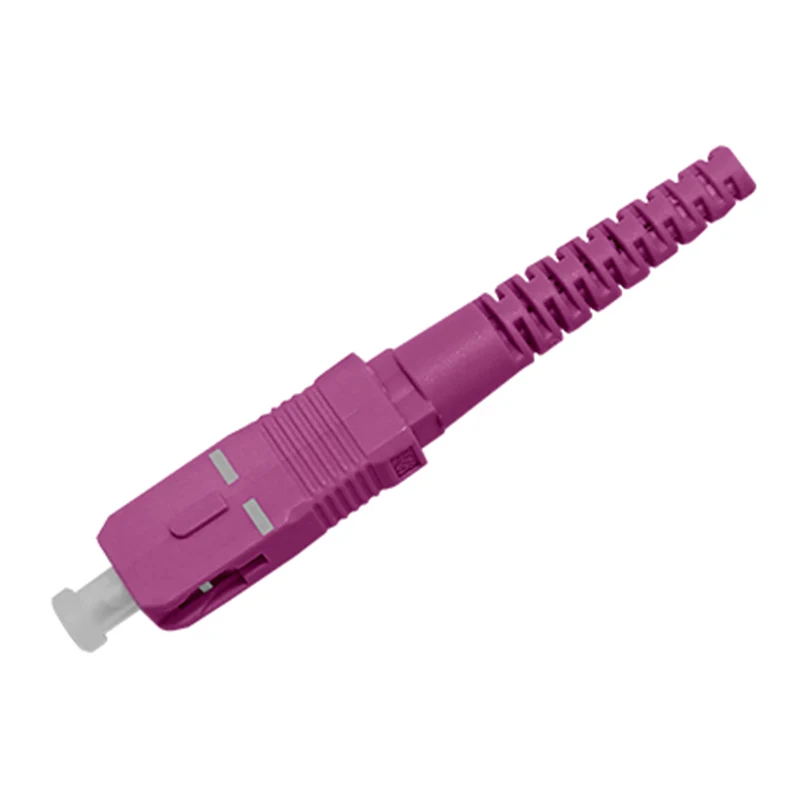

SC-pistik (abonendi pistik või ruutkonnektor) on push-pull tüüpi fiiberoptiline pistik, mis on tuntud oma ruudukujulise korpuse ja lukustusmehhanismi poolest. See kasutab optiliste kiudude täpseks joondamiseks ja ühendamiseks 2,5 mm hülssi, tagades väikese sisestuskadu ja stabiilse optilise jõudluse.

Algselt telekommunikatsioonivõrkude jaoks välja töötatud SC Connector sai oma töökindluse, paigaldamise lihtsuse ja kulutõhususe tõttu kiiresti tööstusstandardiks. Tänapäeval kasutatakse seda laialdaselt:

• FTTH (Fiber to the Home) võrgud
• Telekommunikatsiooni magistraalsüsteemid
• Andmekeskused
• CATV võrgud
• Tööstuslikud sidesüsteemid

Selle lihtne push-pull mehhanism vähendab paigaldusaega ja minimeerib juhuslikku lahtiühendamist, muutes selle ideaalseks suure tihedusega keskkondades.

2. Kuidas SC-pistik töötab?

SC-konnektor joondab kaks kiudsüdamikku keraamilise hülsi sees. Adapterisse sisestamisel puutuvad ümbrise otsad täpselt kokku, võimaldades valgussignaalidel minimaalse kaoga läbi minna.

Peamised komponendid:

Keraamiline ümbris on kriitilise tähtsusega, et säilitada väike sisestuskadu ja suur tagastuskadu. Kvaliteetsed tootjad naguJiangsu Xuben Photoelectric Technology Co., Ltd.Kasutage täpseid tsirkooniumoksiidi keraamilisi ümbriseid, et tagada ühtlane optiline joondus.

3. Millised on SC-pistikute peamised tüübid?

SC-pistikud liigitatakse poleerimistüübi ja kiudrežiimi järgi:

Poola tüübi järgi:

• SC/UPC (ülifüüsiline kontakt)– Sinine korpus, väike sisestuskadu
• SC/APC (nurkne füüsiline kontakt)– Roheline korpus, suurem tagasitulekukadu

Fiberrežiimi järgi:

• Üksikrežiim (SM)
• Multirežiim (MM)

Suure peegeldustundlike rakenduste jaoks, nagu videoedastus ja kaugside, eelistatakse üldiselt SC/APC-d.

4. Miks on SC-pistikut nii laialdaselt kasutatud?

Kliendid valivad SC-pistikud mitmel praktilisel põhjusel:

• Lihtne push-pull paigaldus
• Tugev mehaaniline stabiilsus
• Kulusäästlik tootmine
• Suurepärane korratavus
• Ühildub tavaliste adapterite ja patch-paneelidega

Erinevalt keermestatud pistikutest vähendab SC snap-in disain paigaldusaega ja tööjõukulusid. Suure tihedusega telekommunikatsioonikappides muutub see efektiivsus kriitiliseks.

5. SC-pistik vs muud kiudühendused

SC pakub tasakaalu jõudluse, kasutuslihtsuse ja taskukohasuse vahel, muutes selle töökindlaks standardlahenduseks.

6. Peamised tehnilised andmed, millest peate aru saama

• Sisestamise kadu (IL)
• Tootmiskahjum (RL)
• Töötemperatuur
• Vastupidavustsüklid (soovitatav on ≥1000 paaritust)
• Tõmbetugevus

Halva kvaliteediga pistikud põhjustavad sageli ebastabiilseid optilisi signaale ja pikenenud võrgu seisakuid. Koostöös kogenud tootjatega naguJiangsu Xuben Photoelectric Technology Co., Ltd.tagab range kvaliteedikontrolli ja ühtlase optilise jõudluse.

7. Levinud klientide valupunktid ja lahendused

8. Paigaldamise ja hoolduse parimad tavad

• Enne paigaldamist kontrollige hülssi otsapinda
• Kasutage sobivaid kiudude puhastamise tööriistu
• Vältige liigset painderaadiust
• Hoidke pistikud koos tolmukorkidega
• Testige sisestamise kadu pärast paigaldamist

Regulaarne ülevaatus pikendab oluliselt fiiberühenduste kasutusiga.

9. Kuidas valida usaldusväärset SC-pistiku tarnijat

Tarnija valimisel kaaluge:

• Tootmiskogemus
• Kvaliteedikontrolli protseduurid
• Materjali standardid
• Kohandamise võimalused
• Ülemaailmne ekspordikogemus

Jiangsu Xuben Photoelectric Technology Co., Ltd.on spetsialiseerunud suure jõudlusega fiiberoptiliste komponentide tootmisele, pakkudes kohandatud SC Connector lahendusi telekommunikatsioonioperaatoritele, levitajatele ja OEM-klientidele kogu maailmas.

10. Rakendusstsenaariumid erinevates tööstusharudes

• 5G infrastruktuur
• Lairiba juurdepääsuvõrgud
• Ettevõtte LAN-süsteemid
• Tööstusautomaatika
• Järelevalvesüsteemid

Kiire digitaalse infrastruktuuri laienemisega jäävad SC-pistikud stabiilse optilise ühenduvuse jaoks usaldusväärseks liideseks.

11. Korduma kippuvad küsimused (KKK)

Q1: Mis vahe on SC/APC ja SC/UPC vahel?

V: SC/APC-l on 8-kraadise nurga all olev poleeritud ümbris, mis vähendab tagasipeegeldust, samas kui SC/UPC-l on lame poleeritud pind, mis sobib üldisteks rakendusteks.

Q2: kas SC-pistikuid saab uuesti kasutada?

V: Jah, kvaliteetsed SC-pistikud taluvad korralikult hooldatuna üle 1000 paaritustsükli.

Q3: Kas SC-pistikud sobivad kasutamiseks välitingimustes?

V: Jah, kui seda kasutatakse veekindlate korpuste ja kaitseümbristega.

Q4: Mis põhjustab suurt sisestuskadu?

V: Vale joondamine, saastumine või halb poleerimiskvaliteet.

K5: Kuidas tagada pikaajaline töökindlus?

V: Valige sertifitseeritud tootjad, nagu Jiangsu Xuben Photoelectric Technology Co., Ltd., puhastage korralikult ja viige läbi regulaarsed testid.

Järeldus

SC-pistik on tänapäevastes sidevõrkudes endiselt üks töökindlamaid ja laialdasemalt kasutatavaid fiiberoptilisi liideseid. Selle lihtne disain, stabiilne jõudlus ja kulutõhusus muudavad selle ideaalseks telekommunikatsiooni, FTTH, andmekeskuste ja tööstuslike rakenduste jaoks. Kui mõistate pistikutüüpe, spetsifikatsioone ja paigaldamise parimaid tavasid, saate märkimisväärselt vähendada signaali kadu, parandada võrgu stabiilsust ja minimeerida pikaajalisi hoolduskulusid.

Kui otsite kvaliteetseid SC Connector lahendusi range kvaliteedikontrolli, täiustatud tootmisvõime ja professionaalse tehnilise toega,Jiangsu Xuben Photoelectric Technology Co., Ltd.on valmis teie projekti toetama. Võtke meiega ühendust juba täna, et arutada oma nõudeid ja uurida, kuidas meie usaldusväärsed fiiberoptilised lahendused võivad teie võrgu jõudlust parandada.Võtke meiega ühendustnüüdkohandatud lahenduste ja konkurentsivõimeliste hinnapakkumiste jaoks.
