Eelnevalt ühendatud kiudoptilise kaabli jaotuskasti GFS-016-025C

1. kindral

1.1 Kirjeldus

Eelnevalt ühendatud optiline jaotuskast kui kõige arenenum FTTX-võrgu jaotussõlm, pakkuge FTTX-i kiiret ja usaldusväärset ühendust, head kaitset ja haldamist võrk.

GFS-016-025C

1.2 Standardid vastavad

Pakutavad toodangu on kavandatud, toodetud ja testitud vastavalt standarditele järgmiselt:

1.3 rakenduste keskkond

2. Omadused

1. Alumine kest ja ülemine kate on keevitatud kuuma plaadi keevitamisega, mis pole eemaldatav.

2. materjal: lk+gf.

3. niiskusekindlus, veekindel, tolmukindel, vananemisvastane.

4. Kaitsetase kuni IP68.

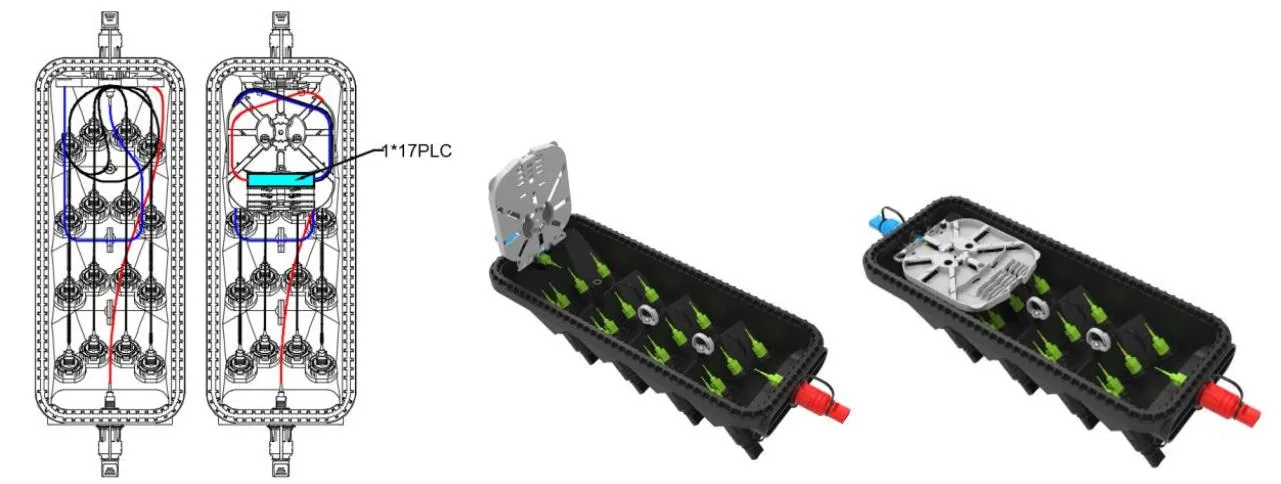

5. Interjöör on varustatud 1x2 Fbt Splitter+ 1x16 plc jagaja või 1x17 plc splitriga.

6. Paigaldusmeetod: poolakatele kinnitatud, õhust paigaldatud, seinale kinnitatud.

3. Spetsifikatsioonid

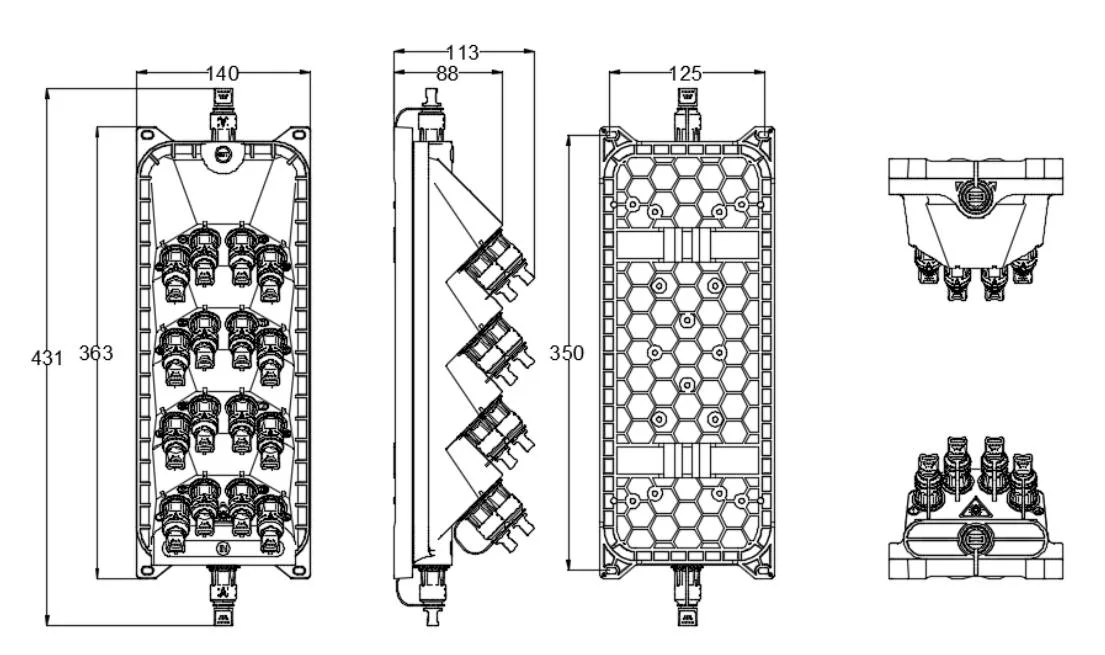

3.1 Mehaanilised spetsifikatsioonid

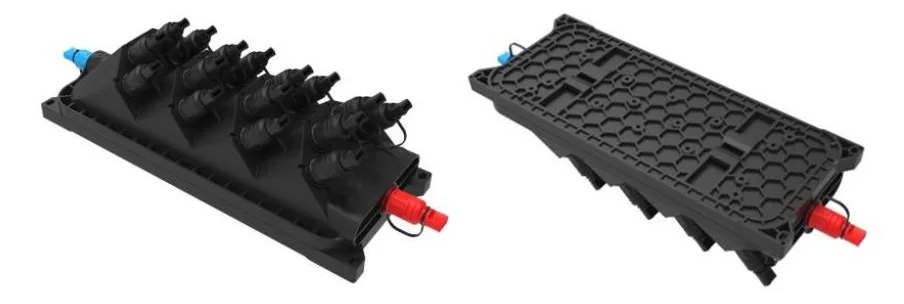

4. tootepilt

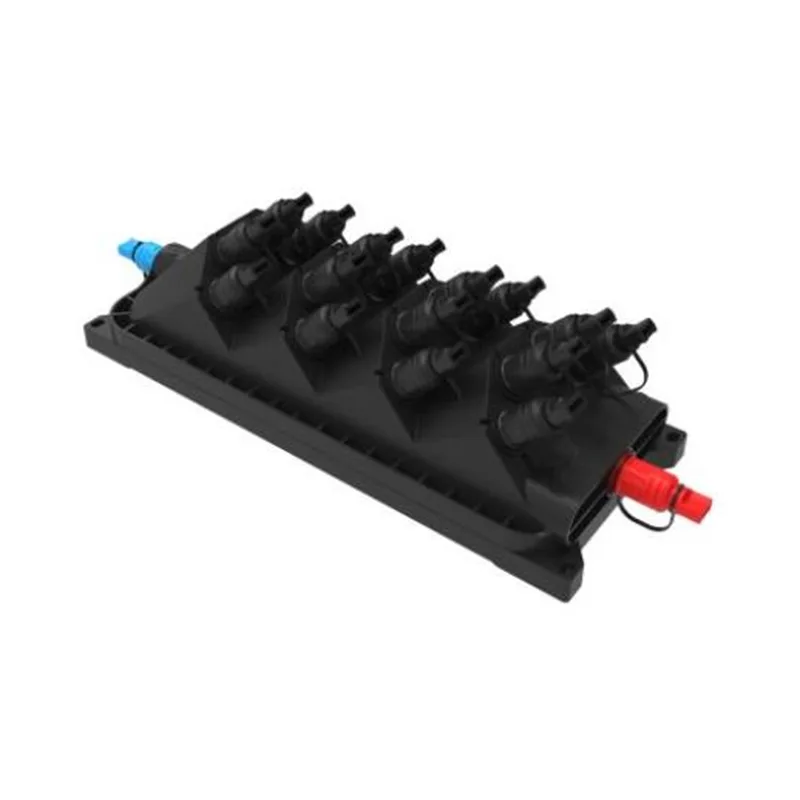

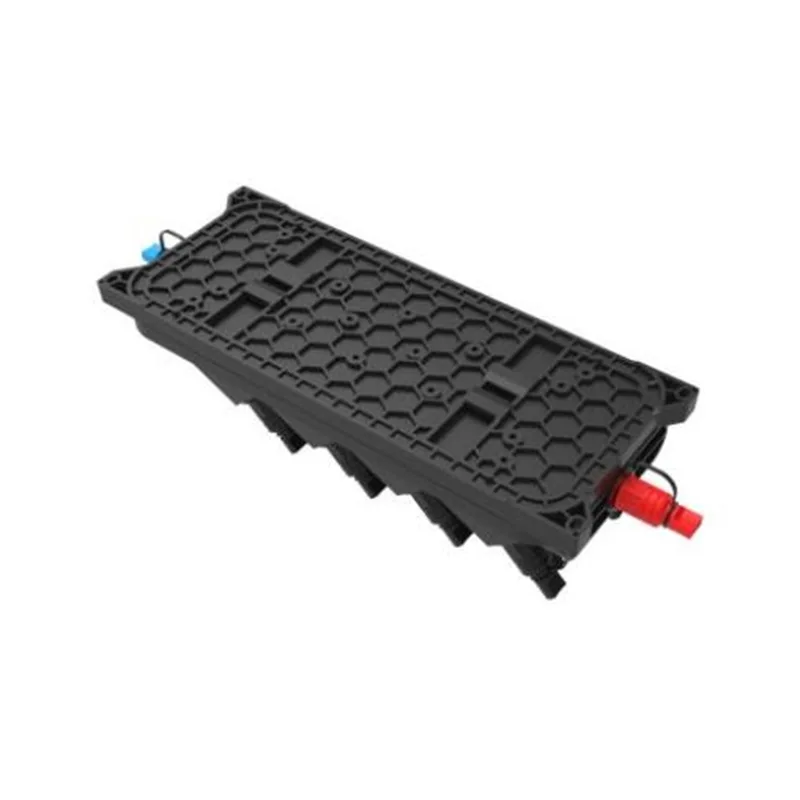

GFS-016-025C tootepilt

5. Keskkonnaomadused

See toode vastab ROHS -i keskkonnakaitse direktiivile ning plii, kaadmiumi, elavhõbeda, heksavalentse kroomi, polübromitud bifenüüli (PBB) (PBB) (PBB) (PBB) ja polübromitud difenüüleeter (PBDE) sisaldus ei ületa piiri.

6. Paigaldamine

6.1. Seinale kinnitatud paigaldus

Puurige 4 auku seina, mis põhineb tabelil 1, asetage paisupolt φ8*40, asetage kast augud sobitamiseks ja kasutage polti kinnitamiseks.

Seinale kinnitatud paigaldus

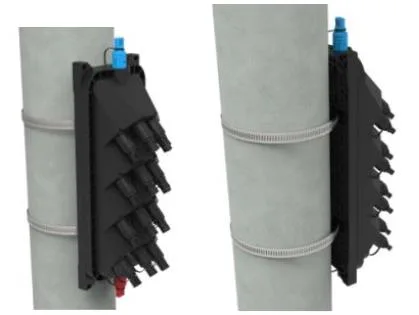

6.2. Poolakale kinnitatud installimine

Parandage 1 pooluse rõnga komplekt telekommunikatsiooni poolusele

Poolaka paigaldatud paigaldus

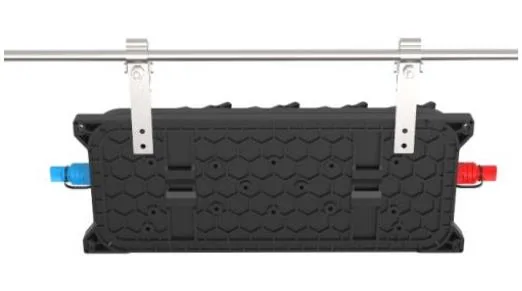

6.3 Üldstruktuur

Siduge kaks traadile riputatud pealiskuse külge paigaldatud ja seejärel poltidega, vältige juhtumi väljalangemist.

Üldstruktuur

7.

7.1 eelnevalt ühendatud adapter - A （E）

⚫ Pöörake kiudühenduse nooleosa vastupäeva ja võtke välja tolmukork.

⚫ Kiudühenduse nooleosa on ülal, sisestage kiudude pistik pistikupesasse ja pöörake nool osa päripäeva.

7.2 eelnevalt ühendatud adapter - B （XL）

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Keerake nahast kaabliklambikoha kork päripäeva kestale

7.3 eelnevalt ühendatud adapter - C

⚫ Lükake tolmukorgi eemaldamiseks noole suunas optilise kiu eelnevalt vormitud pistiku libisemisrõnga; Vajutage nuppu, et võtta välja adapteri tolmukork noole suunas.

⚫ Joondage eelvormitud pistiku korpus adapteri pandlaga, kuni see on kinnitatud. Ühendage kaks tolmukattet samal viisil.

⚫ Paigaldatud kokkupandatud pistik lükkab pandla vabastamiseks libiseva rõnga ja tõmmake põhikorpus selle eraldamiseks tahapoole.

7.4 Eelnevalt ühendatud adapter - D

⚫ Keerake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas.

⚫ Ühendage eelnevalt ühendatud pistik D ja eelnevalt ühendatud adapter D noole suunas ja pöörake pistik päripäeva, et see parandada.

7.5 eelnevalt ühendatud adapter - E (a)

⚫ Pöörake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas

⚫ Ühendage eelnevalt ühendatud pistik E ja eelnevalt ühendatud adapter E noole suunas ning pöörake pistik päripäeva, et see parandada.

7.6 eelnevalt ühendatud adapter -f

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Kruvige nahast kaabliklambikoha kork päripäeva kestale.

7.7 eelnevalt ühendatud adapter - g

7.8 eelnevalt ühendatud adapter-H-1

7.9 eelnevalt ühendatud adapter-J-1

8. pakett
