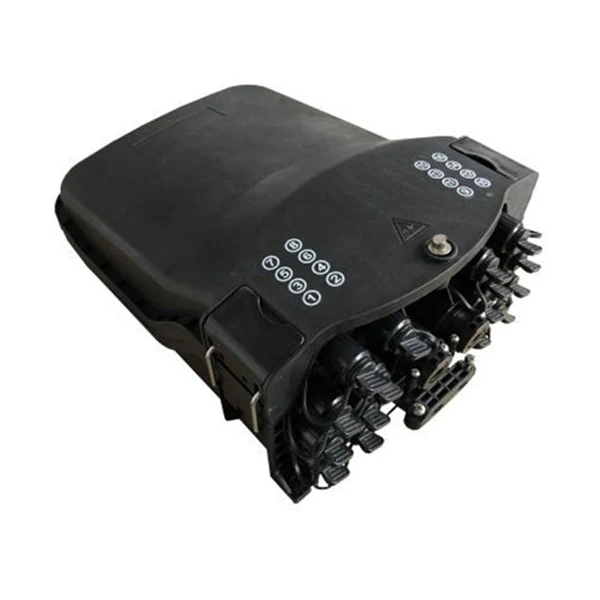

48 Fiber Core Eelühendatud fiiberoptilise kaabli jaotuskarp

Orientalfiberi 48 kiudtuumaline eelühendatud fiiberoptilise kaabli jaotuskarp on professionaalse kvaliteediga lahendus, mis on loodud FTTX-võrgu juurutamise sujuvamaks muutmiseks. Jiangsu Xuben Photoelectric Technology Co., Ltd. lipulaevana ühendab see jaotuskarp kiudude splaissimise, jagamise ja terminaliühenduse üheks ja vastupidavaks korpuseks.

Saada päring

Tootekirjeldus

48-tuumaline eelühendatud fiiberoptilise kaabli jaotuskast on loodud spetsiaalselt välistingimustes kasutatavate telekommunikatsioonitehnoloogia stsenaariumide jaoks. See on välja töötatud vastavalt Hiina tootja Orientalfiberi inseneristandarditele ja keskendub peamiselt konstruktsiooni usaldusväärsusele ja pikaajalisele tööstabiilsusele. Toote korpus on valmistatud ülitugevatest PP- või PC+ABS-materjalidest, pakkudes tugevat vastupidavust veele, tolmule ja vananemisele. IP65 kaitseklassiga tagab see sisemiste fiiberoptiliste ühenduste stabiilsuse isegi keerukates ja nõudlikes keskkondades. Sisemine struktuur on optimeeritud, et hõlbustada tõhusat kiudude painderaadiuse juhtimist ja korrapärast kaablite marsruutimist; sellel on eelseadistatud adapterid ja see toetab erinevaid splaissimisaluse konfiguratsioone, suurendades seeläbi paigaldamise tõhusust ja lihtsustades hooldusprotseduure. See jaotuskast, mis toetab mitut paigaldusmeetodit, sealhulgas mastile paigaldamist, õhust paigaldamist ja seinale kinnitamist, sobib ideaalselt FTTH-rakenduste jaoks ja paljude välistingimustes kasutatavate kiudoptilise võrgu kasutuselevõtunõuete jaoks.

Tehnilised spetsifikatsioonid ja materjali terviklikkus

Välise telekommunikatsiooni infrastruktuuri jaoks on materjali pikaealisus kriitilise tähtsusega. TheIdamaine kiud 48 Fiber Core Eelühendatud fiiberoptilise kaabli jaotuskarpon konstrueeritud nii, et see talub erinevaid keskkonnastresse ilma lagunemiseta.

Korpuse materjalid: valmistatud suure mõjuga PP (polüpropüleen) või PC+ABS (polükarbonaat ja akrüülnitriilbutadieenstüreen) segudest, mis tagavad suurepärase mehaanilise kaitse.
Keskkonnavastupidavus: konstrueeritud nii, et see oleks niiskuskindel, veekindel, tolmukindel ja vananemisvastane.
Sissetungikaitse: Kaitsetase ulatub IP65-ni, tagades, et sisemised komponendid jäävad tugeva vihma või kõrge õhuniiskuse ajal kuivaks ja töökorras.

Tehniline arhitektuur ja võimsuse juhtimine

Sisemine paigutus48 Fiber Core Eelühendatud fiiberoptilise kaabli jaotuskarpkeskendub painderaadiuse kaitsele ja organiseeritud kaablite marsruutimisele, et vältida signaali nõrgenemist ja hooldusväsimust.

Sisse-/väljalaskeava konfiguratsioon: sisaldab 1 ovaalset optilise kaabli sisendpunkti ja 2 harukaabli sisendit, mis hõlbustavad mitmekülgset magistraalkaabli haldamist.
Adapteri liides: Varustatud 16 eelühendatud adapteriga, mis vähendab märkimisväärselt kohapeal paigaldamiseks kuluvat aega ja tehnikute tööjõukulusid.
Ühendusaluse valikud: Saadaval on kahte erinevat tüüpi vuugiplaate, mis sobivad erinevate liitmisharjumuste ja kiudude tihedusega.
Drop Cable Storage: Mõeldud valikulise kaablihoidiku hoidmiseks, mis suudab hallata kuni 50 meetrit 5 mm ümmargust kaablit, mis on oluline saidi korrasoleku säilitamiseks elamute FTTH-paigaldistes.

Mitmekülgsed juurutamise stsenaariumid

Idamaine kiudtagab, et48 Fiber Core Eelühendatud fiiberoptilise kaabli jaotuskarpkohandub olemasoleva infrastruktuuriga, mitte ei vaja kulukaid muudatusi. Mitme kinnitusmeetodi tugi võimaldab järjepidevat riistvara kasutamist erinevatel maastikel:

Mastile paigaldatav: optimeeritud maapiirkondades või kommunaalteenustel põhinevateks juurutamiseks.
Õhukinnitus: sobib hoonetevaheliste õhukaablite jaoks.
Seinale paigaldatav: Mõeldud linnade MDU-dele (multi-Dwelling Units) või tööstushoonete fassaadidele.

Kirjeldus

Eelühendatud optiline jaotuskast kui kõige arenenum FTTX võrgu jaotussõlme varustus, tagab kiire ja usaldusväärse ühenduse, hea kaitse ja haldamise FTTX võrgu jaoks.

Standardid järgivad

48-südamikuga eelühendatud kiudoptilise kaabli jaotuskarp on projekteeritud, toodetud ja testitud vastavalt standarditele järgmiselt:

ITU-T G.652	Omadused ühemoodiline optiline kiud
IEC 60794-1-1	Optiline kiudkaablid – osa 1-1: Üldine spetsifikatsioon – Üldine
IEC 60794-1-2	Optiline kiudkaablid – osa 1-2: Üldine spetsifikatsioon – optilise kaabli põhitest menetlust

Tehnilised andmed

Mudel: XB-16SX	Tehnilised andmed	Märkus

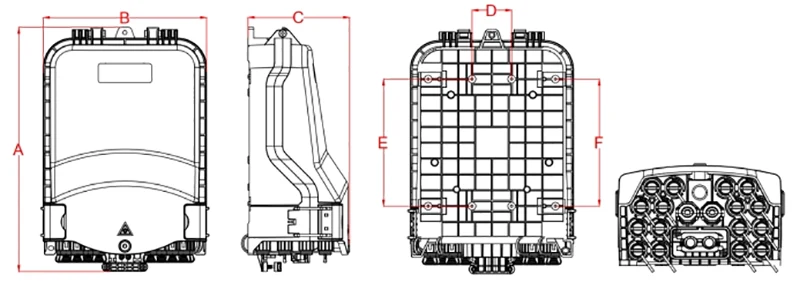

Väline mõõde (mm)	319,3214133 (ABC)
Paigaldamine augu asend (mm)	52166166 (DxExF)
Värv	PANTONE 428C	Kohandatav
Suurus ja optilise kaabli augu kogus	1 ovaalne optilise kaabli sisend, 2 haru optilise kaabli sisendid ja 16 eelühendatud adapterit
Fusioon mahutavus (max)	48	Salv A, 12x4=48, 2 kihti termokahanev ühendusmuhvi kaitsehülss.
	64	Alus B, 8x8=64, 1 kiht termokahanev ühendusmuhvi kaitsehülss.
	96	Kandik C, 8x12=96, 1 kiht termokahanev ühendusmuhvi kaitsehülss.
	96	Kandik D, salv E, 24x4=96, 2 kihti termokahanev ühendusmuhvi kaitsehülss.
Mikro PLC splitter	1x2	Jaoturi suurus: 60x7x4mm. Võimalik paigaldada A-tüüpi ja tüüpi E splaissimisalus, 1 arvuti splaissimisaluse kohta.
	1x4
	1x8
	1*16	Jaoturi suurus: 60x12x4mm. Võib paigaldada tüübile A-1 ja tüüp E-1 splaissimisalus, 1 arvuti splaissimisaluse kohta.
Into suurim kaabli läbimõõt (mm)	ᴓ8-18
Maksimaalne haru augu suurus (mm)	ᴓ16
IP kaitsetase	IP65
Tuleohtlikkus	HB (tavapärane)	saab kohandada vastavalt nõuded
Neutraalne soolapihustustest (NSS)	48 h	saab kohandada vastavalt nõuded
