UNI-toruga kerged kiudoptiline kaabel

UNI-toruga valguseemikuga kiudoptilise kaabli struktuur paneb 250 μm optilise kiu lisamist kõrge moodulimaterjalist valmistatud lahtisesse torusse ja lahtine toru on täidetud veekindla ühendiga. Lahtine toru on pikisuunas mähitud kahepoolse plastkattega terasvöö (PSP) kihiga ning terasvöö ja lahtise toru vahele lisatakse vee blokeeriv materjal, et tagada optilise kaabli kompaktsus ja vee blokeeriv jõudlus. Mõlemale küljele asetatakse kaks paralleelset terasest juhtmet ja seejärel ekstrudeeritakse kaabli moodustamiseks polüetüleenkest.

Saada päring

Tootekirjeldus

Omadused

Hea mehaaniline ja temperatuuri jõudlus

Hüdrolüüsi vastupidav kõrge tugevusega lahtine toru

Spetsiaalne torude täitmise ühend tagab kiudainete kriitilise kaitse

Purustamiskindlus ja paindlikkus

PSP suurendav niiskusekindla

Kaks paralleelset terasjuhtmeid tagavad tõmbetugevuse

Väike läbimõõt, kerge ja sõbralik paigaldus

Pikema segmendi pikkust saab toota

Standardid

GYXS/GYXTW Cable vastab standardsele YD/T 769.

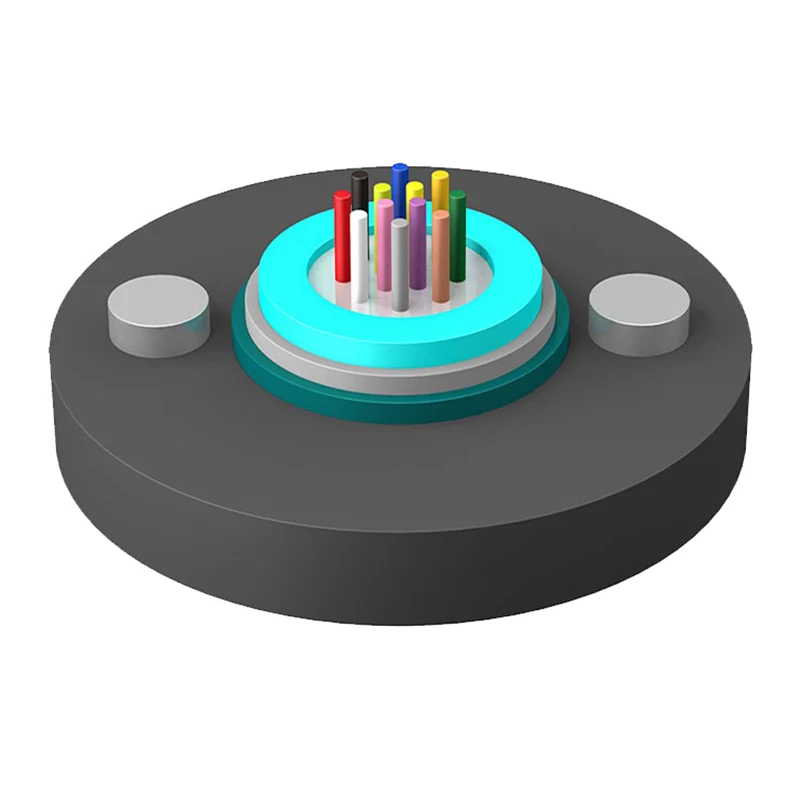

Konstruktsiooni joonistamine

1. kiudaine

2. torukomplekt

3. torude täitmise ühend

4. Lahtine toru

5. terasest traat

6. vee blokeeriv materjal

7. PSP

8. pe kest

Uni-tube Light-armored Fiber Optic Cable

Tehnilised parameetrid

Kaablitüüp (Suurendas 2 kiudu)	Kiudaine arv	Kaabli kaal (viide) (kg/km)	Tõmbetugevus Pikk/lühiajaline (N)	Purustamiskindlus Pikk/lühiajaline (N/100mm)	Painderaadius Staatiline/dünaamiline (mm)
Gyxs/gyxtw-2 ~ 12xn	2 ~ 12	82	600/1500	300/1000	10D/20D
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	127	600/1500
Gyxs/gyxtw-2 ~ 12xn	2 ~ 12	124	1000/3000
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	147	1000/3000

Ladustamine/töötemperatuur: -40 ℃ -+70 ℃

Optilised omadused

Kiu tüüp	Sumbumine （+20 ℃）				Ribalaius		Numbriline ava	Kaabli väljalõige lainepikkus λcc
Kiu tüüp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numbriline ava	Kaabli väljalõige lainepikkus λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3,3db/km	≤1,2dB/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 juba	---
62,5/125 um	≤3,5db/km	≤1,2dB/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 juba	---
