Luhtunud lahtise toru soomustatud kiudoptiline kaabel

Lubatud lahtise toruga soomukikiudoptilise kaabli struktuur on pannes 250 μm optilise kiudained kõrge moodulimaterjalist valmistatud lahtisesse torusse ja lahtise toru on täidetud veekindla ühendiga. Kaabli südamiku keskpunkt on metalli tugevdamise südamik. Teatud südamikega optiliste kaablite puhul tuleb metalli tugevdussüdamikust välja ekstrudeerida polüetüleeni (PE) kiht. Lahtine toru (ja täiterois) väänatakse keskse tugevdussüdamiku ümber, moodustades kompaktse ja ümara kaabli südamiku ning kaabli südamikus olevad lüngad täidetakse vee blokeerivate täiteainetega. Kiht polüetüleenist sisekestast ekstrudeeritakse väljapoole kaabli südamiku ja kahepoolse plastkattega teraslint (PSP) on pikisuunas mähitud ja ekstrudeeritakse seejärel kaabli moodustamiseks polüetüleenkestaks.

Saada päring

Tootekirjeldus

Omadused

Hea mehaaniline ja temperatuuri jõudlus

Lahtise toru materjalil endal on hea hüdrolüüsiresistentsus ja kõrge tugevus

Spetsiaalne torude täitmise ühend tagab kiudainekaitse

Purustamiskindlus ja paindlikkus

Kaabli veekindla tagamiseks võetakse järgmised meetmed:

-STEEL TREA, mida kasutatakse keskse tugevuse liikmena

-Koha torude täitmise ühend

-100% kaabli südamiku täitmine

-APL niiskustbarjäär

-PSP suurendab niiskusekindlat

-Vee blokeeriv materjal

Standardid

GYTA53 kaabel vastab nii standardsele YD/T 901 kui ka IEC 60794-1.

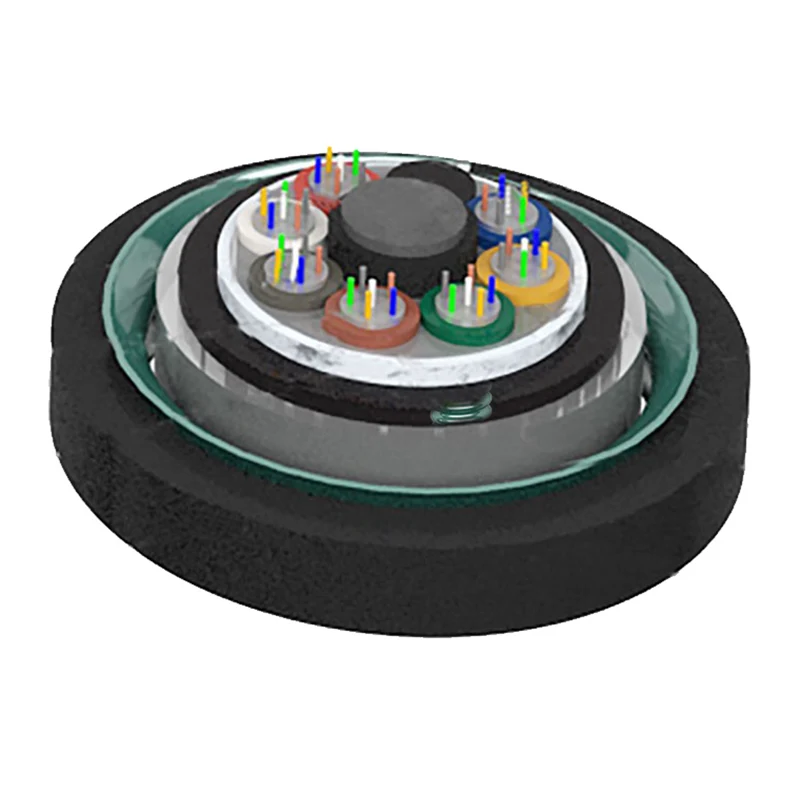

Konstruktsiooni joonistamine

1. kiudu

2.Tube täiteühend

3.Loose toru

4. Kustutatav täiteühend

5.APL

6.Pe sisekesta

7. vee blokeeriv materjal

8.PSP

9.ntsentraalne tugevusliige

10.Pe väliskesta

Stranded Loose Tube Armored Fiber Optic Cable

Tehnilised parameetrid

Kaablitüüp (Suurendas 2 kiudu)	Kiudaine arv	Torud	Täiteained	Kaabli kaal (viide) (kg/km)	Tõmbetugevus Pikk/lühiajaline (N)	Purustamiskindlus Pikk/lühiajaline (N/100mm)	Painderaadius Staatiline/dünaamiline (mm)
Gyta53-2 ~ 6xn	2 ~ 6	1	5	177	1000/3000	1000/3000	12,5d/25d
Gyta53-8 ~ 12xn	8 ~ 12	2	4	177
Gyta53-14 ~ 18xn	14 ~ 18	3	3	177
Gyta53-20 ~ 24xn	20 ~ 24	4	2	177
Gyta53-26 ~ 30xn	26 ~ 30	5	1	177
Gyta53-32 ~ 36xn	32 ~ 36	6	0	177
Gyta53-38 ~ 48xn	38 ~ 48	4	1	194
Gyta53-50 ~ 60xn	50 ~ 60	5	0	194
Gyta53-62 ~ 72xn	62 ~ 72	6	0	204
Gyta53-74 ~ 84xn	74 ~ 84	7	1	239
Gyta53-86 ~ 96xn	86 ~ 96	8	0	239
Gyta53-98 ~ 108xn	98 ~ 108	9	1	275
Gyta53-110 ~ 120xn	110 ~ 120	10	0	275
Gyta53-122 ~ 132xn	122 ~ 132	11	1	312
Gyta53-134 ~ 144xn	134 ~ 144	12	0	312
Gyta53-146 ~ 216xn	146 ~ 216	13 ~ 18	5 ~ 0	312

Ladustamine/töötemperatuur: -40 ℃ -+70 ℃

Optilised omadused

Kiu tüüp	Sumbumine （+20 ℃）				Ribalaius		Numbriline ava	Kaabli väljalõige lainepikkus λcc
Kiu tüüp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numbriline ava	Kaabli väljalõige lainepikkus λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3,0db/km	≤1,0dB/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 juba	---
62,5/125 um	≤3,3db/km	≤1,0dB/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 juba	---
