Keeruline lahtine toru, mittemetallist tugevusega liigend, soomustatud fiiberoptiline kaabel

Keerdunud lahtise toru mittemetallilise tugevusega soomustatud fiiberoptilise kaabli struktuur on asetada 250 μm optiline kiud suure mooduliga materjalist lahtisesse torusse ja lahtine toru täidetakse veekindla ühendiga. Kaabli südamiku keskosa on mittemetallist tugevdussüdamik (FRP). Teatud südamikuga optiliste kaablite puhul tuleb mittemetallilisest tugevdussüdamikust välja pressida polüetüleeni (PE) kiht.

Saada päring

Tootekirjeldus

Keeruline lahtise toruga mittemetallist tugevusega soomustatud fiiberoptiline kaabel, mida tarnib Orientalfiber, on välistingimustes kasutatav optiline kaabel, millel on mitmekihiline kaitsekonstruktsioon. Selle põhikonstruktsioon hõlmab 250 μm optiliste kiudude paigutamist suure mooduliga materjalist lahtistesse torudesse, kusjuures torud on niiskuse sissepääsu vältimiseks täidetud vett blokeeriva ühendiga.

Peamised omadused ja peamised eelised

Elektromagnetiliste häirete (EMI) häirekindlus: mittemetallist FRP tugevuselementi kasutades on keerdunud lahtise toruga mittemetallist tugevusega soomustatud fiiberoptiline kaabel pikselöögi ja elektriliste häirete suhtes immuunne, mistõttu sobib see kõrgepingekeskkondadesse.
Kahekihiline soomuskaitse: APL ja PSP kombinatsioon tagab suurepärase muljumiskindluse ja kõrgetasemelise kaitse näriliste rünnakute ja mehaaniliste löökide eest paigaldamise ajal.
Hüdrolüüsikindel disain: ülitugev lahtine torumaterjal on spetsiaalselt loodud hüdrolüüsile vastu seisma, tagades kiudude pikaealisuse niiskes kliimas.
Põhjalik veetõkestus: mitmetasandiline süsteem, mis sisaldab torutäite segu, 100% kaablisüdamiku täitmist ja vett blokeerivaid materjale, tagab, et kaabel püsib hüdrostaatilise rõhu all veetihedana.

Tehnilised andmed

Kiudude arv: kohandatavad konfiguratsioonid vahemikus 2 kuni 144 südamikku.
Tugevuselement: Keskkiud tugevdatud plast (FRP) valikulise PE-kattega teatud diameetrite jaoks.
Soomuskihid: pikisuunas mähitud APL (alumiiniumpolüetüleenlaminaat) ja PSP (plastiga kaetud teraslint).
Standardivastavus: vastab täielikult rahvusvahelistele standarditele YD/T 901 ja IEC 60794-1.
Keskkonna vahemik: stabiilne töö temperatuurigradienti vahemikus -40 °C kuni +70 °C.
Mantli materjal: UV-kindel polüetüleen (PE) pikendab välistingimustes kasutusiga.

Erinevad rakendusvaldkonnad

TheKeeruline lahtine toru, mittemetallist tugevusega liigend, soomustatud fiiberoptiline kaabelkasutatakse erinevates kriitilistes sektorites:

Telekommunikatsioonioperaatorid: Usaldusväärne magistraal- ja juurdepääsuvõrgu kaabeldus kõne- ja andmeteenuste jaoks.
Toite- ja kommunaalvõrgud: turvaline andmeedastus kõrgepingeliinide läheduses, kus metalldetailid on piiratud.
Raadio ja televisioon: stabiilne signaalijaotus side- ja teabeedastussüsteemide jaoks.
Transpordi infrastruktuur: reaalajas andmete jälgimine ja side raudteetransiidi, maanteede ja nutikate liiklussüsteemide jaoks.

Standardid

GYFTA53 kaabel vastab nii standardile YD/T 901 kui ka IEC 60794-1.

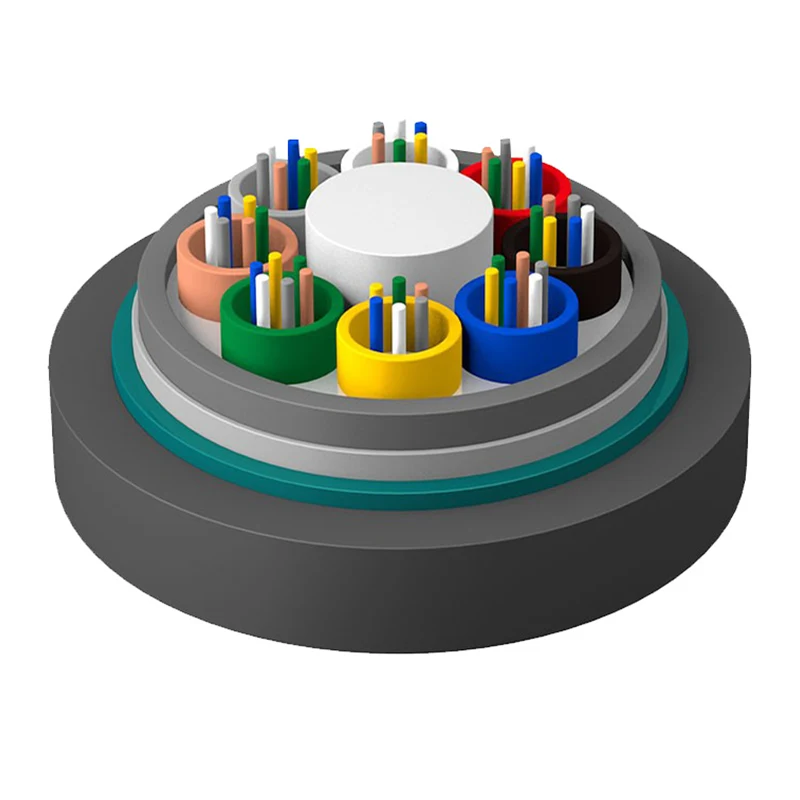

Struktuuri joonistamine

1.Fiiber

2. Torutäite segu

3. Lahtine toru

4. Kaablite täiteühend

5.APL

6.PE sisekest

7.Vett blokeeriv materjal

8.PSP

9.FRP tugevusliige

10.PE väliskest

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Tehnilised parameetrid

Kaabli tüüp (Suurenenud 2 kiu võrra)	Kiudude arv	Torud	Täiteained	Kaabli kaal (viide) (kg/km)	Tõmbetugevus Pikaajaline / Lühiajaline (N)	Purustuskindlus Pikaajaline / Lühiajaline (N/100 mm)	Painderaadius Staatiline/dünaamiline (mm)
GYFTA53-2~6Xn	2~6	1	7	228	1000/3000	1000/3000	12,5D/25D
GYFTA53-8~12Xn	8-12	2	6	228
GYFTA53-14~18Xn	14-18	3	5	228
GYFTA53-20~24Xn	20-24	4	4	228
GYFTA53-26 ~ 30Xn	26-30	5	3	228
GYFTA53-32~36Xn	32-36	6	2	228
GYFTA53-38 ~ 42Xn	38-42	7	1	228
GYFTA53-44~48Xn	44-48	8	0	228
GYFTA53-50 ~ 60Xn	50-60	5	3	240
GYFTA53-62~72Xn	62-72	6	2	240
GYFTA53-74~84Xn	74-84	7	1	240
GYFTA53-86~96Xn	86-96	8	0	240
GYFTA53-98~108Xn	98-108	9	1	276
GYFTA53-110 ~ 120Xn	110-120	10	0	276
GYFTA53-122~132Xn	122-132	11	1	326
GYFTA53-134~144Xn	134-144	12	0	326

Säilitus-/töötemperatuur: -40 ℃ - +70 ℃

Optilised omadused

Kiu tüüp	Sumbumine (+20 ℃)				Ribalaius		Numbriline ava	Kaabli katkestus lainepikkus λcc
Kiu tüüp	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Numbriline ava	Kaabli katkestus lainepikkus λcc
G.652	---	---	≤0,36 dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz · km	≥500 MHz · km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz · km	≥500 MHz · km	0,275±0,015 NA	---

Märkus.

a. Sufiks Xn tähistab kiu tüüpi

b. Kiudude ja torude värvilahendused on toodud värvide identifitseerimistabelis

c. Kaablirulli heas seisukorras hoidmiseks ei tohiks kaablit väliskeskkonnas hoida kauem kui 6 kuud

Kasutusala: Maetud kanal/õhu/otse

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Korduma kippuvad küsimused (KKK)

K: Mis muudab "mittemetallilise" funktsiooni selle soomustatud kaabli jaoks oluliseks?

V: Kuigi kaablil on metallist soomus (APL/PSP), takistab mittemetallist FRP keskne tugevuselement kaablil toimimast välgu- või kõrgepingeinduktsiooni pideva juhina, suurendades oluliselt ohutust elektrikoridorides.

K: Kas luhtunud lahtise toruga mittemetallist tugevusega soomustatud fiiberoptiline kaabel sobib otseseks matmiseks?

V: Jah. Kahekordse soomusega konstruktsioon (alumiinium- ja terasteibid) tagab vajaliku tõmbetugevuse ja muljumiskindluse, mis on vajalik otseseks matmiseks enamikus pinnasetüüpides.

K: Kuidas tagab Orientalfiber kaabli niiskuskindluse aja jooksul?

V: Kasutame 100% südamikutäite segu, mis on kombineeritud nii APL kui ka PSP tõketega. See üleliigne süsteem tagab, et isegi kui väliskest on kahjustatud, ei pääse niiskus kiudu kandvatesse torudesse.
