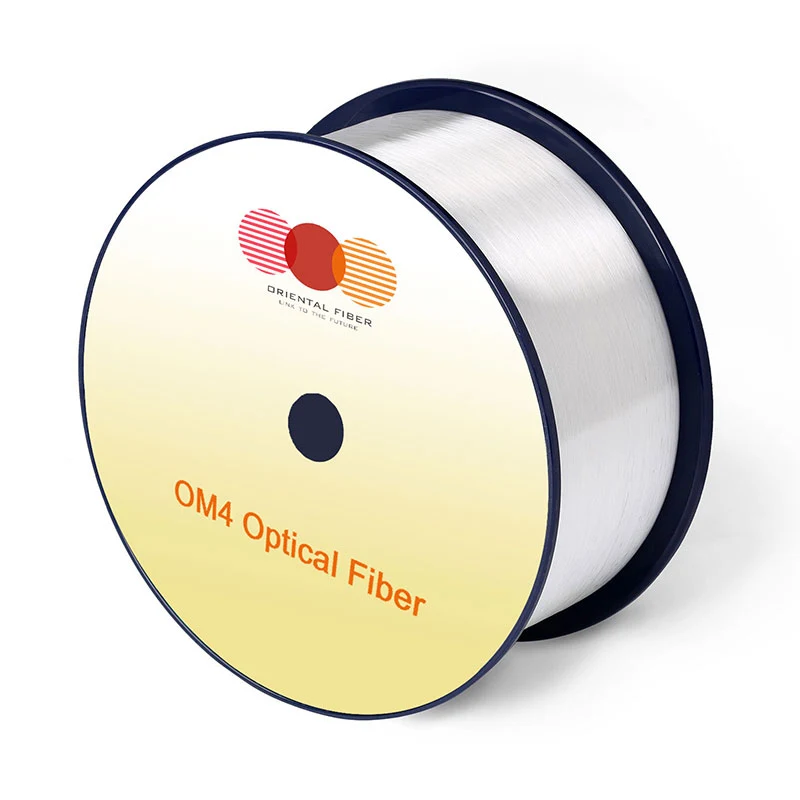

Mitme režiimi optiline kiud OM4

Omadused

Tingimused

Täpsustatud Väärtused

Ühikud

Geomeetriaomadused

Tuuma läbimõõt

-

50 ± 2,5

[μm]

Südamiku mitteringlus

-

≤5,0

[%]

Läbimõõt

-

125,0 ± 1,0

[μm]

Mitteringikujuline plaad

-

≤0,6

[%]

Katte läbimõõt

-

245 ± 7

[μm]

Katte/kattekontsentrilisuse viga

-

≤10,0

[μm]

Mitteringikujuline katmine

-

≤6,0

[%]

Südamiku/kattekontsentrilisuse viga

-

≤1,0

[μm]

Tarnepikkus

-

üles kuni 17,6

[km/rull]

Optilised omadused

Sumbumine

850NM

≤2,4

[db/km]

910NM

≤2,0

[db/km]

1300nm

≤0,6

[db/km]

Ületäitunud modaalne ribalaius

850NM

≥3500

[MHz · km]

1300nm

≥500

[MHz · km]

Tõhus modaalribalaius

850NM-870NM

≥4700

[MHz · km]

910NM

≥3100

[MHz · km]

Lingi pikkus

800GBase-Sr8

100

[M]

800GBASESR-4,2

100

[M]

Numbriline ava

-

0,200 ± 0,015

-

Rühma murdumisnäitaja

850NM

1.482

-

1300nm

1.477

-

Nullhajumislainepikkus, λ0

-

1295-1340

[NM]

Null dispersioon kalle ， S0

1295nm≤λ0≤1310nm

≤0,105

[PS/(nm2 · km)]

1310nm≤λ0≤1340nm

≤0 000375 (1590-L0)

[PS/(nm2 · km)]

Makrobündinud kaotus1

-

-

-

2 pööret @ 15 mm raadius

850NM

≤0,1

[DB]

1300nm

≤0,3

[DB]

2 pööret @ 7,5 mm raadius

850NM

≤0,2

[DB]

1300nm

≤0,5

[DB]

Tagasilöögi omadused

1300nm

Samm （kahesuunalise mõõtmise keskmine）

-

≤0,10

[DB]

Ebakorrapärasused kiudainete pikkuse ja Punkt katkematus

-

≤0,10

[DB]

Summutuse ühtlus

-

≤0,08

[db/km]

Keskkonnaomadused

850NM & 1300nm

Temperatuurirattasõit

-60 ℃ kuni 85 ℃

≤0,10

[db/km]

Temperatuuri-hüppamine jalgrattasõit

-10 ℃ kuni 85 ℃, 4% kuni 98% RH

≤0,10

[db/km]

Veekümblus

23 ℃, 30 päeva

≤0,10

[db/km]

Kuivoojus

85 ℃ ， 30 päeva

≤0,10

[db/km]

Niiske kuumus

85 ℃, 85% RH, 30 päeva

≤0,10

[db/km]

Mehaaniline spetsifikatsioon

Tõendikatse

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Katteriba jõud

tüüpiline keskmine jõud

1.5

[N]

tipp värav

≥1,3 ， ≤8,9

[N]

Dünaamiline stressi korrosioon Vastuvõtlikkuse paraeter （nd, Tüüpiline）

-

20

-
