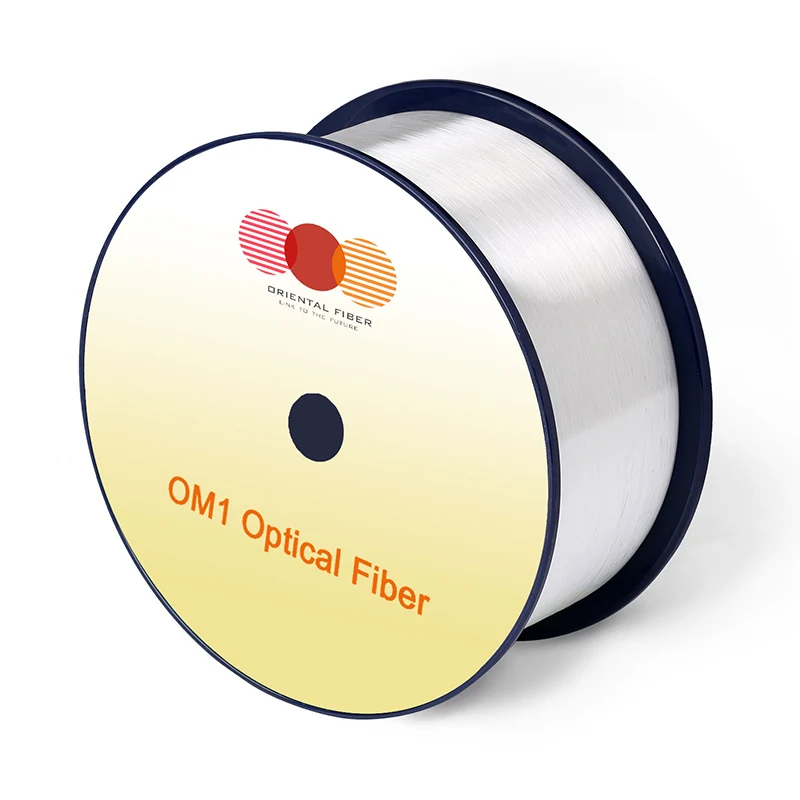

Mitme režiimi optiline kiud OM1

Omadused

Tingimused

Määratud väärtused

Ühikud

Geomeetriaomadused

Tuuma läbimõõt

-

62,5 ± 2,5

[μm]

Südamiku mitteringlus

-

≤5,0

[%]

Läbimõõt

-

125,0 ± 1,0

[μm]

Mitteringikujuline plaad

-

≤1,0

[%]

Katte läbimõõt

-

245 ± 7

[μm]

Katte/kattekontsentrilisuse viga

-

≤10,0

[μm]

Mitteringikujuline katmine

-

≤6,0

[%]

Südamiku/kattekontsentrilisuse viga

-

≤1,5

[μm]

Tarnepikkus

-

kuni 17,6

[km/rull]

Optilised omadused

Sumbumine

850NM

≤2,7

[db/km]

1300nm

≤0,6

[db/km]

Üle täitunud modaalse ribalaiuse

850NM

≥200

[MHz · km]

1300nm

≥500

[MHz · km]

Numbriline ava

-

0,275 ± 0,015

-

Rühma murdumisnäitaja

850NM

1.496

-

1300nm

1.491

-

Null dispersiooni lainepikkus ， λ0

-

1320 ~ 1365

[NM]

Null dispersioon kalle ， S0

1320nm ≤ λ0 ≤1348nm

≤0,11

[PS/(nm2 · km)]

1348nm ≤ λ0 ≤1365nm

≤0,001 （1458-L0）

[PS/(nm2 · km)]

Makrobüroo kahjum

-

-

-

100 pööret @ 37,5 mm raadius

850NM

≤0,50

[DB]

1300nm

≤0,50

[DB]

Tagasilöögi omadused

1300nm

Samm （kahesuunalise mõõtmise keskmine）

-

≤0,10

[DB]

Ebakorrapärasused kiudainete pikkuse ja punkti katkematuse üle

-

≤0,10

[DB]

Summutuse ühtlus

-

≤0,10

[db/km]

Keskkonnaomadused

850nm ja 1300nm

Temperatuurirattasõit

-60 ℃ kuni 85 ℃

≤0,10

[db/km]

Temperatuuri-hüppamine jalgrattasõit

-10 ℃ kuni 85 ℃ ， 4% kuni 98% RH

≤0,10

[db/km]

Veekümblus

23 ℃, 30 päeva

≤0,10

[db/km]

Kuivoojus

85 ℃ ， 30 päeva

≤0,10

[db/km]

Niiske kuumus

85 ℃, 85% RH ， 30 päeva

≤0,10

[db/km]

Mehaaniline spetsifikatsioon

Tõendikatse

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Katteriba jõud

Tüüpiline keskmine jõud

1.5

[N]

tippjõud

≥1,3 ， ≤8,9

[N]

Dünaamiline stressi korrosiooni vastuvõtlikkuse parameeter （ND, tüüpiline）

-

20

-
