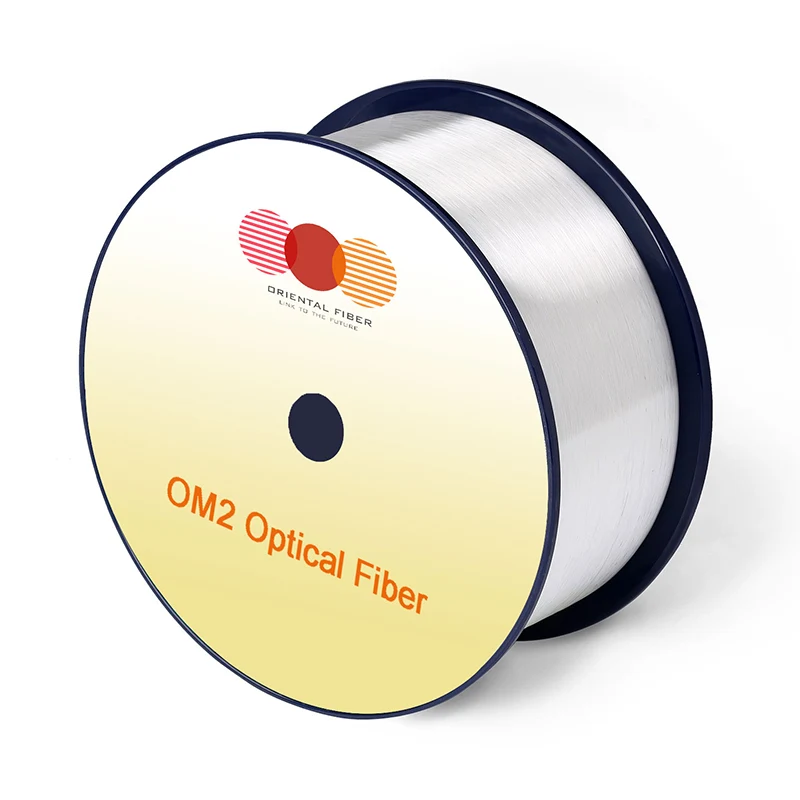

Mitme režiimi optiline kiud OM2
  • Mitme režiimi optiline kiud OM2Mitme režiimi optiline kiud OM2

Mitme režiimi optiline kiud OM2

Mitme režiimi optiline kiud OM2 (50/125 μm) vastab või ületab ISO/IEC 11801-1 OM2 spetsifikatsiooni, IEC 60793-2-10 A1-OM2 spetsifikatsiooni ja TIA-492AAAF A1-OM2 spetsifikatsiooni.

Omadused

Parem geomeetria ühtlus

Madal sumbumine

Kõrge ribalaius lainepikkustel 850nm ja 1300nm

Toodetud PCVD protsessi abil

Äärmiselt rafineeritud murdumisnäitaja kasum

Väga makro painduva tundlikkus

Kaetud kahekihilise UV -ravimiga akrüülaat


Eelised ja rakendused

Kohalikud võrgud (LAN)

Video-, hääle- ja andmeteenused

Gigabaidist Ethernet, kasutades laser- või LED -valgusallikaid

Toetab optiliste kaablite kasutamist ja paigaldamist väikese painderaadiusega

Kõrge vastupidavus mikro painutamiseks

Sobib tihedate puhverkaablite jaoks

Sobib erinevatele keskkondadele


Spetsifikatsioonid

Omadused

Tingimused

Määratud väärtused

Ühikud

Geomeetriaomadused

Tuuma läbimõõt

-

50 ± 2,5

[μm]

Südamiku mitteringlus

-

≤5,0

[%]

Läbimõõt

-

125,0 ± 1,0

[μm]

Mitteringikujuline plaad

-

≤1,0

[%]

Katte läbimõõt

-

245 ± 7

[μm]

Katte/kattekontsentrilisuse viga

-

≤10,0

[μm]

Mitteringikujuline katmine

-

≤6,0

[%]

Südamiku/kattekontsentrilisuse viga

-

≤1,5

[μm]

Tarnepikkus

-

kuni 17,6

[km/rull]

Optilised omadused

Sumbumine

850NM

≤2,3

[db/km]

1300nm

≤0,6

[db/km]

Ületäitunud modaalne ribalaius

850NM

≥500

[MHz · km]

1300nm

≥500

[MHz · km]

Numbriline ava

-

0,200 ± 0,015

-

Rühma murdumisnäitaja

850NM

1.482

-

1300nm

1.477

-

Null dispersiooni lainepikkus , λ0

-

1295-1340

[NM]

Null dispersioon kalle , S0

1295nm≤λ0≤1310nm

≤0,105

[PS/(nm2 · km)]

1310nm≤λ0≤1340nm

≤0 000375 (1590-L0)

[PS/(nm2 · km)]

Makro paindekaotus

-

-

-

2 pööret @ 15 mm raadius

850NM

≤0,1

[DB]

1300nm

≤0,3

[DB]

2 pööret @ 7,5 mm raadius

850NM

≤0,2

[DB]

1300nm

≤0,5

[DB]

Tagasilöögi omadused

1300nm



Samm (kahesuunalise mõõtmise keskmine)

-

≤0,10

[DB]

Ebakorrapärasused kiudainete pikkuse ja punkti katkematuse üle

-

≤0,10

[DB]

Summutuse ühtlus

-

≤0,08

[db/km]

Keskkonnaomadused

850nm ja 1300nm



Temperatuurirattasõit

-60 ℃ kuni 85 ℃

≤0,10

[db/km]

Temperatuuri-hüppamine jalgrattasõit

-10 ℃ kuni 85 ℃ , 4% kuni 98% RH

≤0,10

[db/km]

Veekümblus

23 ℃, 30 päeva

≤0,10

[db/km]

Kuivoojus

85 ℃ , 30 päeva

≤0,10

[db/km]

Niiske kuumus

85 ℃, 85% RH , 30 päeva

≤0,10

[db/km]

Mehaaniline spetsifikatsioon

Tõendikatse

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Katteriba jõud

Tüüpiline keskmine jõud

1.5

[N]

tippjõud

≥1,3 , ≤8,9

[N]

Dünaamiline stressi korrosiooni vastuvõtlikkuse parameeter (ND, tüüpiline)

-

20

-

Multi-mode Optical Fiber OM2
