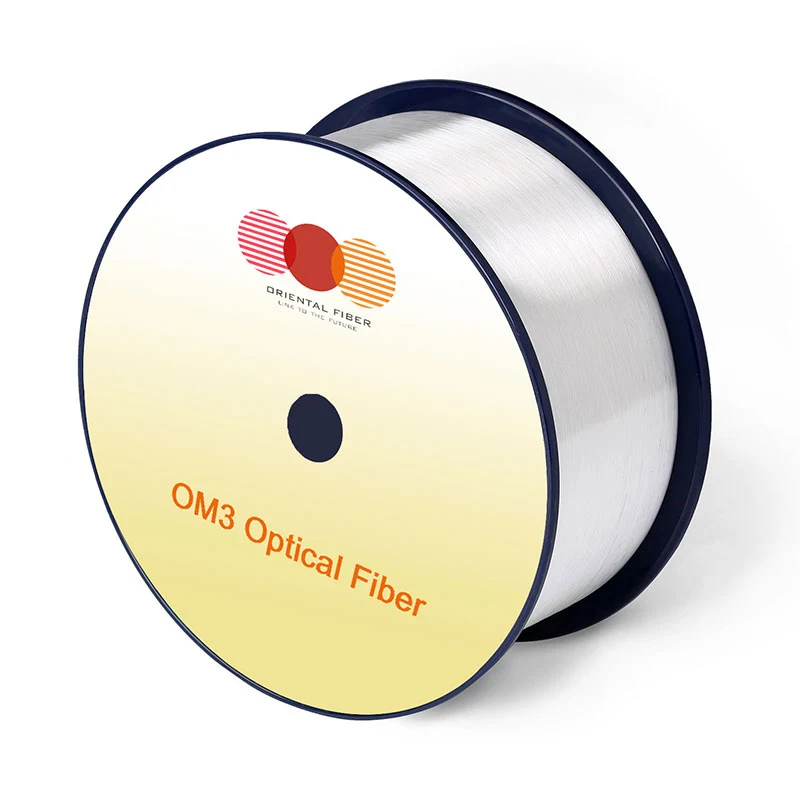

Mitmerežiimiline optiline fiiber OM2+/OM3

Orientalfiber Multi-mode Optical Fiber OM2+/OM3 on mõeldud kiireks lühi- kuni keskmise vahemaa edastuseks tänapäevastes võrgukeskkondades. Hiina tootja ja tarnijana pakub Orientalfiber mitmerežiimilist optilist kiudu OM2+/OM3 laseriga optimeeritud jõudlusega 850 nm juures, toetades kuni 100 Gbps Etherneti rakendusi, mida kasutatakse eriti laialdaselt 10 Gigabit Etherneti juurutamisel andmekeskustes ja ettevõtete võrkudes.

Saada päring

Tootekirjeldus

Mitmerežiimilisel optilisel kiudplaadil OM2+/OM3 on 50 μm südamiku läbimõõt ja vesisinine väliskest hõlpsaks tuvastamiseks. See on optimeeritud kasutamiseks 850 nm VCSEL laserallikatega, mistõttu on see kiirete andmesidesüsteemide jaoks tavaline valik. Võrreldes traditsiooniliste mitmemoodiliste kiududega parandab see toode ribalaiust ja vähendab signaali moonutusi, aidates säilitada stabiilset edastust.

Standardid ja vastavus

Orientalfiber Multi-mode Optical Fiber OM2+/OM3 vastab järgmistele rahvusvahelistele standarditele või ületab neid:

ISO/IEC 11801-1 OM3
IEC 60793-2-10 A1-OM3
TIA-492AAAF A1-OM3

Peamised omadused hanke vaatenurgast

Optimeeritud 850 nm VCSEL valgusallikate jaoks
Multi-mode Optical Fiber OM2+/OM3 on spetsiaalselt loodud 850nm VCSEL edastuseks, tagades tõhusa signaali sidestuse ja stabiilse kiire andmeedastuse Etherneti süsteemides.

Toetab kiiret Etherneti kuni 100 Gbps
See kiud toetab erinevaid Etherneti standardeid kiirusega alla 100 Gbps, kusjuures 10G Ethernet on üks levinumaid rakendusi, mistõttu sobib see nii praeguseks kasutuselevõtuks kui ka lähiajal uuendamiseks.

Tagasiühilduvus paindlikuks integreerimiseks
Ühildub OM2+, OM3 ja OM4 mitmemoodiliste kiududega, võimaldades sujuvat integreerimist olemasolevasse võrguinfrastruktuuri ilma suurema ümberkujundamiseta.

Madal sumbumine ja suur ribalaius
Väiksem signaalikadu ja suurem ribalaiuse läbilaskevõime aitavad säilitada ühtlast andmeedastust, mis on andmemahukates keskkondades, nagu andmekeskused ja salvestussüsteemid, ülioluline.

Vähendatud DMD signaali stabiilsuse tagamiseks
Madal diferentsiaalrežiimi viivitus (DMD) aitab minimeerida signaali moonutusi, parandades üldist edastuskvaliteeti kiiretes rakendustes.

Täiustatud paindekindlus
Suurenenud vastupidavus mikropainutamisele vähendab paigaldusriski ja säilitab jõudluse isegi keerukates marsruutimiskeskkondades.

Tüüpilised rakendusstsenaariumid

Inseneri ja ostu seisukohast kasutatakse mitmerežiimilist optilist kiudu OM2+/OM3 laialdaselt:

Andmekeskused ja serveriruumid
Andmesalvestusvõrgud
Kõrgjõudlusega andmetöötluskeskused (HPC).
Kohtvõrgud (LAN)
Ettevõtte Etherneti süsteemid

Miks valida Orientalfiber

Orientalfiberit toetab Jiangsu Xuben Photoelectric Technology Co., Ltd, kontserni ettevõte, millel on neli spetsialiseeritud tootmisrajatist, mis hõlmavad sisekaableid, väliskaableid, ODN-i komponente ja optilise võrgu seadmeid.

Kogu tootmispinnaga 15 000 ruutmeetrit ja aastane toodangu väärtus ulatub 20 miljoni USA dollarini, toetab ettevõte hulgitarneid ja püsivat tootekvaliteeti. Selle tooteid kasutatakse laialdaselt telekommunikatsioonis, ringhäälingus, energiainfrastruktuuris, raudteetransiidis ja tööstuslikes sidesüsteemides.

ISO9001 ja ISO45001 süsteemidega sertifitseeritud tootja tagab globaalsetele ostjatele stabiilse tootmise, kvaliteedi tagamise ja pikaajalise koostöö usaldusväärsuse.

Hankeväärtuse esiletõstmised

Kulusäästlik lahendus lühikese ja keskmise vahemaa kiirete võrkude jaoks
Lihtne integreerida olemasoleva mitmemoodilise kiudoptilise infrastruktuuriga
Stabiilne jõudlus andmemahukates keskkondades
Sobib skaleeritavate võrguuuenduste jaoks

KKK

K1: Mis vahe on OM2+ ja OM3 kiududel?
OM3 pakub suuremat ribalaiust ja on optimeeritud laseredastuseks, samas kui OM2+ tagab parema jõudluse võrreldes standardse OM2-ga. Mitmerežiimiline optiline fiiber OM2+/OM3 ühendab endas ühilduvuse ja täiustatud edastusvõime.

Q2: kas see kiud sobib 10G võrkudele?
Jah, mitmerežiimilist optilist kiudu OM2+/OM3 kasutatakse laialdaselt 10 gigabitises Ethernetis ja see toetab suuremat kiirust sõltuvalt vahemaast ja süsteemi konfiguratsioonist.

Q3: Kas seda saab kasutada olemasolevates kaabeldussüsteemides?
Jah, see on tagasiühilduv OM2+/OM3/OM4 kiududega, mistõttu sobib see uuendusteks või segavõrgukeskkondadeks.

Q4: kus seda toodet kõige sagedamini kasutatakse?
Seda kasutatakse tavaliselt andmekeskustes, ettevõtete kohtvõrkudes ja suure jõudlusega andmetöötluskeskkondades, kus on vaja usaldusväärset kiiret andmeedastust.

Standardid

OM3 paindetundlik mitmemoodiline kiud vastab ISO/IEC 11801-1 OM3 spetsifikatsioonile, IEC 60793-2-10 A1-OM3 spetsifikatsioonile ja TIA-492AAAF A1-OM3 spetsifikatsioonile või ületab neid.

Rakendused

Andmekeskused

Andmesalvestusvõrgud

Kõrgjõudlusega arvutuskeskused a

Kohtvõrgud (LAN)

Ethernet

Omadused

1 Optimeeritud 850 nm VCSEL-ide jaoks

2 Ühildub praeguste OM2+/OM3/OM4 mitmemoodiliste kiududega

3 Suurepärane geomeetriline ühtlus

4 Madal sumbumine

5 Suur ribalaius

6 Madala diferentsiaalrežiimi viivitus (DMD)

7 Suur vastupidavus mikropainutamisele

8 Stabiilne jõudlus paljudes keskkonnatingimustes

Tehnilised andmed

Omadused	Tingimused	täpsustatud väärtusi	Ühikud
Geomeetria Omadused
Tuum Läbimõõt	--	50±2,5	[μm]
Tuum Mitteringilisus	--	≤5,0	[%]
Vooderdus Läbimõõt	--	125,0±1,0	[μm]
Vooderdus Mitteringilisus	--	≤0,6	[%]
Katmine Läbimõõt	--	245±7	[μm]
Katmine/vooderdus Kontsentrilisuse viga	--	≤10,0	[μm]
Katmine Mitteringilisus	--	≤6,0	[%]
Südamik/vooderdus Kontsentrilisuse viga	--	≤1,0	[μm]
Kohaletoimetamine Pikkus	--	üles kuni 8.8	[km/rull]
Optiline Omadused
Sumbumine	850 nm	≤2,4	[dB/km]
Sumbumine	1300 nm	≤0,6	[dB/km]
--	--	MaxBand® OM2+/OM3/OM4 paindumatu
Ületäidetud Modaalne ribalaius	850 nm	≥700/≥1500/≥3500	[MHz·km]
Ületäidetud Modaalne ribalaius	1300 nm	≥500/≥500/≥500	[MHz·km]
Tõhus Modaalne ribalaius	850 nm	≥950/≥2000/≥4700	[MHz·km]
Rakendus tugikaugus sisse lülitatud	--	--	--
40GBASE-SR4 / 100GBASE-SR101	850 nm	-/140/170	[m]
10GBASE-SR	850 nm	150/300/550	[m]
1000BASE-SR	850 nm	750/1000/1100	[m]
DMD Spetsifikatsioon	Nõuetele vastav IEC60793-2-10 nõuetega ja neist rangemad		--
Numbriline Ava	--	0,200±0,015	--
Grupp Murdumisnäitaja	850 nm	1.482	--
Grupp Murdumisnäitaja	1300 nm	1.477	--
Nulldispersiooni lainepikkus (λ0)	--	1295-1340	[nm]
Nulldispersiooni kalle (S0)	1295nm≤λ0≤1310nm	≤0,105	[ps/(nm2·km)]
Nulldispersiooni kalle (S0)	1310nm≤λ0≤1340nm	≤0,000375 (1590-λ0)	[ps/(nm2·km)]
Makropainutamine Kaotus 2	--	--	--
2 Pöörded @ 15 mm raadiusega	850 nm	≤0,1	[dB]
2 Pöörded @ 15 mm raadiusega	1300 nm	≤0,3	[dB]
2 Pöörab 7,5 mm raadiusega	850 nm	≤0,2	[dB]
2 Pöörab 7,5 mm raadiusega	1300 nm	≤0,5	[dB]
Tagasihajumine Omadused	1300 nm
Samm (kahesuunalise mõõtmise keskmine)	--	≤0,10	[dB]
Ebakorrapärasused Üle kiu pikkuse ja punkti katkestus	--	≤0,10	[dB]
Sumbumine Ühtsus	--	≤0,08	[dB/km]
Keskkonnasõbralik Omadused	850 nm & 1300 nm
Temperatuur Jalgrattasõit	-60 ℃ kuni 85 ℃	≤0,10	[dB/km]
Temperatuur-niiskus Jalgrattasõit	-10 ℃ kuni 85 ℃, 4% kuni 98% suhteline õhuniiskus	≤0,10	[dB/km]
Vesi Keelekümblus	23 ℃, 30 päeva	≤0,10	[dB/km]
Kuivatage Kuumus	85℃, 30 päeva	≤0,10	[dB/km]
Niiske Kuumus	85 ℃, 85% suhteline õhuniiskus, 30 päeva	≤0,10	[dB/km]
Mehaaniline Spetsifikatsioon
Tõestus Test	--	≥9,0	[N]
	--	≥1,0	[%]
	--	≥100	[kpsi]
Katmine Ribade jõud	tüüpiline keskmine jõud	1.5	[N]
Katmine Ribade jõud	tipp jõudu	≥1,3, ≤8,9	[N]
Dünaamilise pinge korrosioonitundlikkuse parameeter (nd, tüüpiline)	--	20	--
