Kuidas paigaldada mehitamata õhusõidukite kiudoptiline?

Installimise ettevaatusabinõud

1. Kiudoptiline ketta paigaldamine, kiudoptilise ketta väljalaskeava otsik peaks olema propellerist võimalikult kaugel, kuid selleks, et pöörata õhusõiduki raskusele täiendavat tähelepanu. Lennukite raskuskeskmele tuleks pöörata erilist tähelepanu.

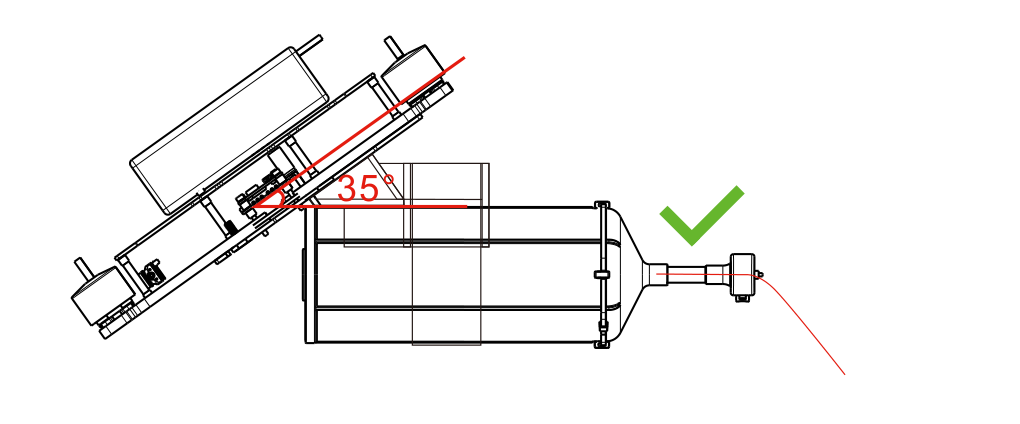

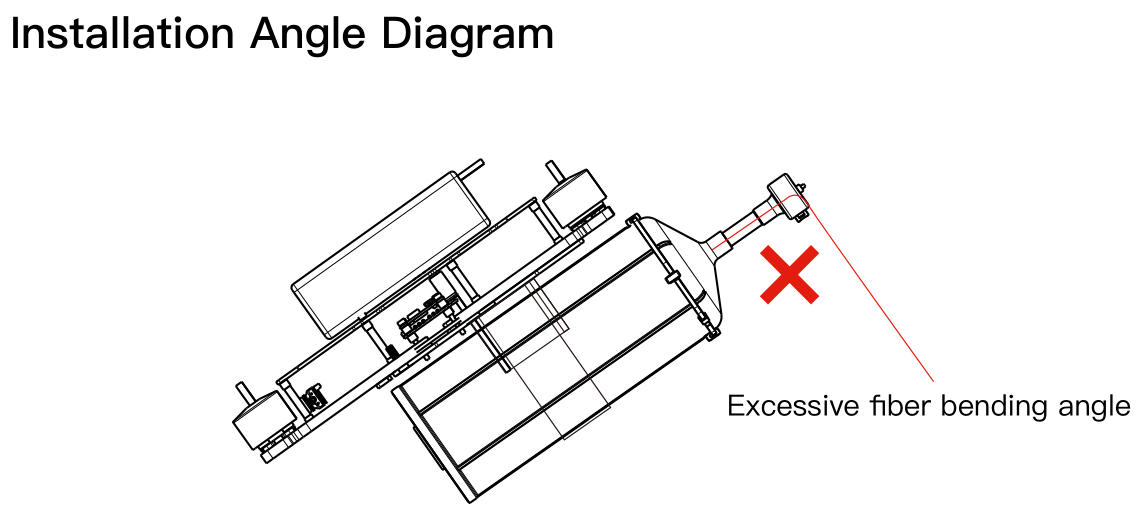

1. Kiudoptilise ketta paigaldamine peaks põhinema lennuki kallutusnurgal, kinnitusklamber tuleks reserveerida teatud nurga jaoks (nagu joonisel näidatud). Paigaldamine Kinnitusnurk peaks olema kaldenurga lähedal, nii et kiudoptilise ketta väljalaskeava nurk on horisontaalne.

1. Kiudoptilise mähise kasutamine kasutab spetsiaalset liimi, esimene 200 meetrit vahemaa on liimirakendusala, selles piirkonnas tuleks lennukite lennukiirust juhtida konstantse kiirusega 0,5 miili tunnis. Lennukite lennukiirust tuleks juhtida 30 km/h või 8m/s, et vältida liimi piirkonnas kiiret lendu.

Ettevalmistus enne optilise ketta kasutamist

1. Enne optilise kiu ketta kasutamist eemaldage kindlasti transpordi kaitse lipsu ja 4 kaitset.
2. (Märkus. Ärge võtke pandla otse kiust välja.
3. Kaitsekesta optilise kiu ketta väljalaskeava FC kiudoptiline port enne vajadust eemaldada, tõmmake optiline kiud välja mooduli maapinna otsa.

Maapealse juhtmeta ühendus

1. Ühendage SH1.0 kaabel Sky klemmist lennukontrolleriga, nagu on näidatud diagrammil “Maapinna terminali ühendusrežiim 1 (traadita ühendus)”.
2. Ühendage maapinna SH1.0 rida vastuvõtja ja MAP -saatjaga.
3. Fikseerige taeva ots ja kiudoptiline ketas, pöörake tähelepanu kiudoptilisele düüsile võimalikult kaugele UAV -i propellerist, et vältida takerdumisõnnetust.

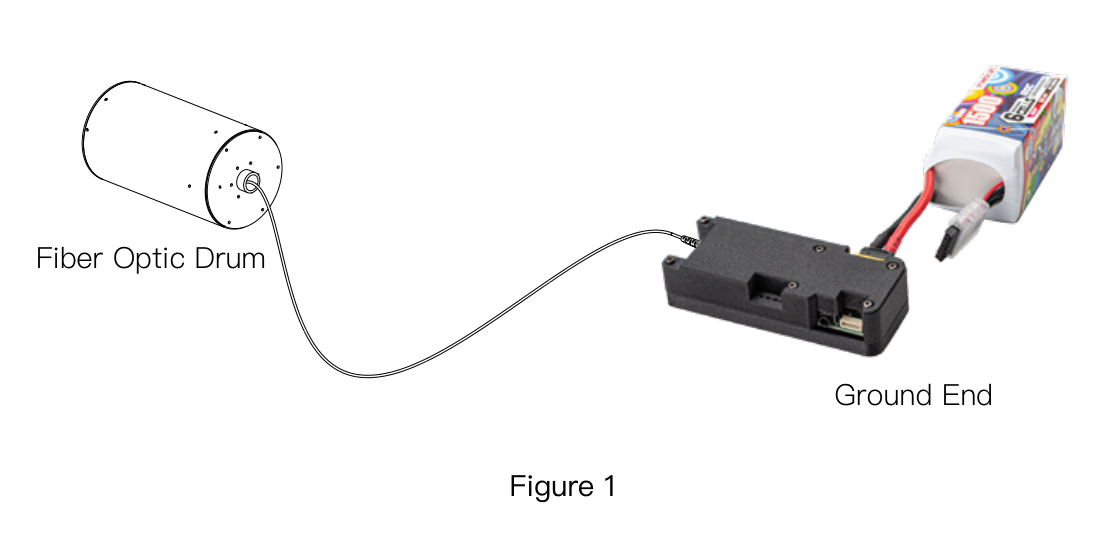

4. Ühendage kiudoptiline rakmed, ühendage FC -pordid kiudoptilise ketta mõlemas otsas FC -pordiga taeva otsas ja maapinna otsas asuva FC -pordiga, ja pange tähele, et düüsi ots on ühendatud maapinna otsas oleva FC -pordiga.

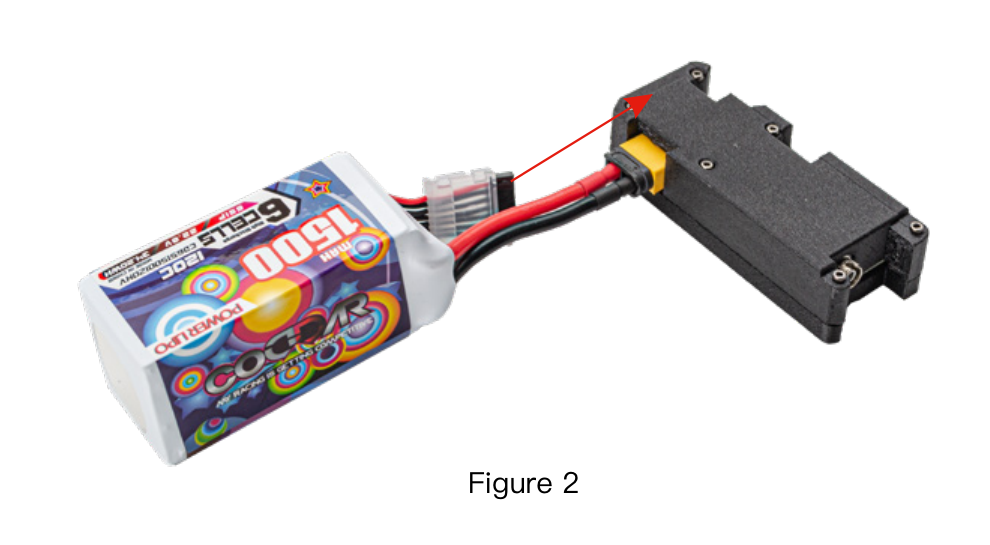

5. Pärast selle täielikku laadimist sisestage maapinna liitiumaku maapealse otsa pistikusse. (Nagu joonis 2)

Ettevaatusabinõud

1. Sisendpinge 11.1-26V on ohutu vahemiku piires, palun ärge ületage või langege piirpingest alla ega jää alla, ärge pöörake positiivseid ja negatiivseid poosid ümber.
2. Ärge tehke optilist kiudude kokkupandavat ringi, et vältida teravate objektide lõigamist ja viige kiu purunemiseni.
3. Pöörake tähelepanu kiudoptiliste pistikute ja FC liideste kaitsele, vältige tolmu ja õli ja vett, säästke liidese kaitse katet hästi keerutatud.
4. Hoidke jahedas, kuivas ja kerges piirkonnas.
5. Kiudoptiline ketta täppisstruktuur, õrnalt võtke ja pange, vertikaalne salvestusruum.
