Mis on mehitamata õhusõidukite kiudoptiline?

Mehitamata õhusõiduk (UAV) optiline kiu viitab tehnilisele süsteemile, mis võimaldab optiliste kaablite kaudu edastada juhtimissignaale ja videoandmeid UAV ja operaatori vahel. Selle tuum seisneb optiliste kiudude suure ribalaiuse ja sekkumisvastaste omaduste kasutamises, et rekonstrueerida UAV kommunikatsiooniühendus, tagades, et UAV suudab stabiilse töö säilitada isegi keerulises elektromagnetilises keskkonnas.

Kuidas ühendab fiiberoptiline kaabel droonid operaatoritega?

Droonkiustoptiline süsteem koosneb kolmest komponendist:

Drooni külg: see on varustatud kaamerate, andurite, pardaarvuti ja optoelektroonilise muundamise mooduliga, mis vastutab andmete hankimise ja esialgse töötlemise eest.

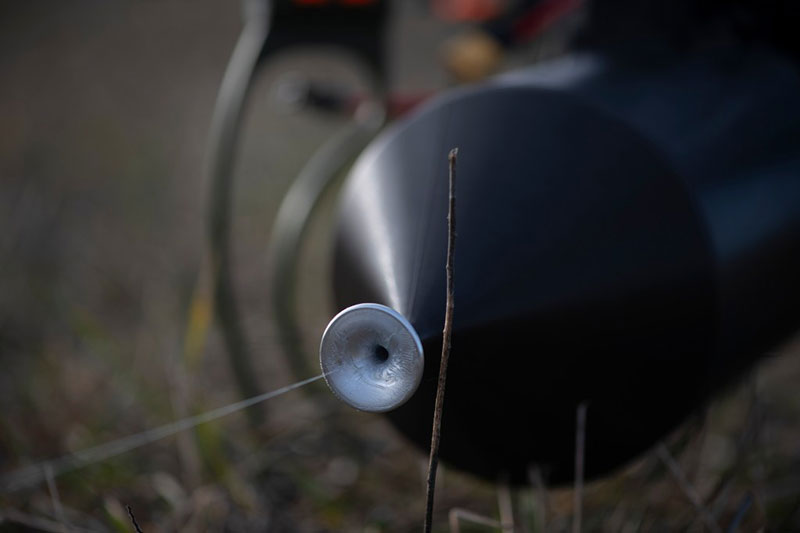

Kiudoptiline kaabel: see kasutab ülikerge paindlikku optilist kiudainet (tavaliselt alla 0,5 mm läbimõõduga). Näiteks on Venemaa-Ukraina lahinguväljal kasutatud kiudained tavaliselt 5-10 km pikk, mõne mudeli ulatuses on kuni 30 km.

Maapinna lõpp: see hõlmab optoelektroonilist muundurit, juhtterminali (näiteks LQ -pilti ja andmeedastuse kaugjuhtimispuldi) ning kuvari seadet, mis võimaldab kahesuunalist muundamist optiliste ja elektriliste signaalide vahel.

Tööpõhimõte on järgmine:

Maapealsed juhtimissignaalid läbivad elektri-optilise muundamise ja edastatakse droonile optilise kiu kaudu. Drooni kogutud andmed, näiteks video- ja lennuparameetrid, läbivad optilise-elektrilise muundamise ja edastatakse seejärel tagasi maapealsesse jaama, moodustades täielikult juhtmega sidearhitektuuri. See disain väldib raadiosignaalide häirete haavatavust ja tagab madala latentsuse, väga stabiilse andmeedastuse.
