Siseruumides kasutatav lintkiudoptiline kaabel

Orientalfiber tarnib kvaliteetset siseruumides kasutatavat lintkiudoptilist kaablit tervikliku fiiberoptilise võrgulahendusena. See kaabel kasutab edastuskandjana fiiberoptilist linti, millel on kõrge integreeritus, stabiilne signaaliedastus ja lihtne paigaldamine. Seda kasutatakse laialdaselt siseturustuses, seadmete ühendamises ja sidesüsteemides.

Saada päring

Tootekirjeldus

Indoor Ribbon Fiber Optic Cable kasutab optilise edastusvahendina fiiberoptilist linti. Kiudoptiline lint sisestatakse suure mooduliga materjalist lahtisesse torusse ja seejärel kaetakse aramiidtugevduskihiga. Kõige välimine kiht on pressitud polüvinüülkloriidist (PVC) ümbrisega. See konstruktsioon tagab usaldusväärse jõudluse ja mugava töö sisekeskkonnas.

Põhifunktsioonid

Kõrge integreeritud kiudriba disainKiudriba struktuur võimaldab kompaktsel kujul suurt kiudude tihedust, lihtsustades haldamist ja paigaldamist. See toetab tõhusat ühendust MT/MTP-pistikutega, mis sobib suure tihedusega juhtmestiku jaoks.

Suurepärane tõmbetugevus Aramiidtugevdusega varustatud kaabel tagab tugeva tõmbekindluse, et taluda ehituse ja kasutamise ajal välisjõude, tagades signaali stabiilsuse.
Vastupidav välismaterjal Väliskest on korrosioonikindel, veekindel, UV-kindel, leegiaeglustav ja keskkonnasõbralik. See vastab siseruumide ohutusnõuetele ja kohandub erinevate töökeskkondadega.
Lihtne paigaldus ja hooldus Kaabel on painduv ja hea painutusvõimega, seda on lihtne juhtida kitsastes kohtades, nagu kaablirennid ja -kanalid. See ei vaja määrdeainet, mis hõlbustab kiiret ehitamist ja ühendamist.

Tehnilised andmed

Parameeter	Spetsifikatsioon
Kiu tüüp	Üherežiimiline (G.652D/G.657A1) / mitmerežiimiline (50/125 μm, 62,5/125 μm)
Tuumade arv	4, 6, 8, 12, 24 südamikku (kohandatav)
Kaabli struktuur	Lintkiud lahtises torus + aramiidtugevdus + PVC ümbris
Välisläbimõõt	Kohandatav (tavaliselt 3,0–6,0 mm)
Sumbumine	≤0,36 dB/km 1310 nm juures; ≤0,22 dB/km lainepikkusel 1550 nm (ühe režiimiga)
Tõmbetugevus	Lühiajaline: ≥1500N; Pikaajaline: ≥600N
Painderaadius	Staatiline: ≥10× kaabli läbimõõt; Dünaamiline: ≥20 × kaabli läbimõõt
Töötemperatuur	-20°C kuni +60°C
Katte materjal	PVC (vähe suitsuvaba halogeenivaba valikuline)
Vastavus	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Rakendused

Sisekaablijaotus Kasutatakse andmekeskustes, büroohoonetes, kaubanduskeskustes ja eluruumides horisontaalse ja vertikaalse juhtmestiku jaoks, tagades tõhusa signaaliedastuse võrgus.
Instrumentide ja sideseadmete vaheline ühendus Toimib patch-juhtmetena või hüppajakaablitena serverite, lülitite, ruuterite ja muude sideseadmete ühendamiseks, pakkudes stabiilset ja kiiret andmeedastust.
Tööstuslikud ja eristsenaariumid Rakendatakse elektrisüsteemides, raudteetransiidis ja maanteede projekteerimisel esmaste ühenduste jaoks, kohandudes usaldusväärse jõudlusega karmides tööstuskeskkondades.

Eelised

Kõrge töökindlus Optimeeritud struktuur ja kvaliteetsed materjalid tagavad stabiilse signaaliedastuse ja pika tööea, vastates erinevate projektide rangetele nõuetele.
Kuluefektiivne Kõrge integreeritus vähendab kaablite arvu ja paigaldusaega, alandades projekti üldkulusid. Kohandatavad spetsifikatsioonid võimaldavad kohandatud lahendusi erinevate rakenduste jaoks.
Põhjalik kvaliteedikontroll Jiangsu Xuben Photoelectric Technology Co., Ltd. järgib rangelt ISO9001 kvaliteedijuhtimise standardeid. Iga siseruumides kasutatava lintkiudoptiline kaabel läbib range testimise, et tagada ühtlane jõudlus ja töökindlus.

Omadused

Kõrge integreeritud kiudriba disain

Aramiidtugevduselement annab kaablile suurepärase tõmbetugevuse

Välismaterjal on korrosioonikindel, veekindel, UV-kindel, leegiaeglustav ja keskkonnasõbralik.

Rakendused

Sisekaablijaotus

Instrumentide, sideseadmete vaheline ühendus

Standardid

Vastake standarditele YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 jne.

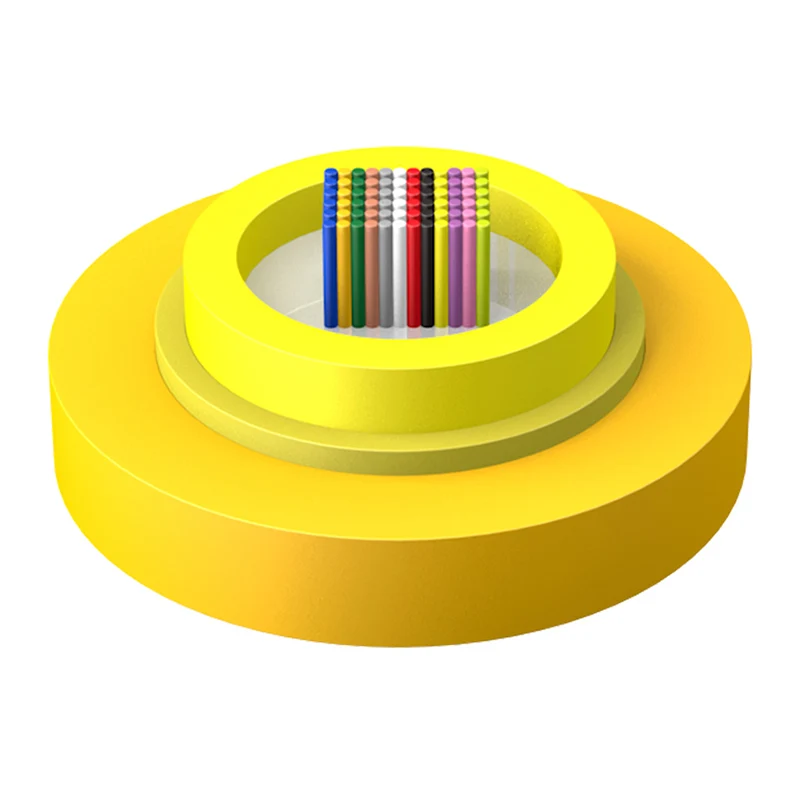

Struktuuri joonistamine

1. Fiber Ribbon

2. Lahtine toru

3. Aramiidlõng

4. Out Jack

Indoor Ribbon Fiber Optic Cable

Tehnilised parameetrid

Kaabli mudel	Kiudude arv	Kaabli kaal (viide) (kg/km)	Tõmbetugevus Pikaajaline / Lühiajaline	Purustuskindlus Pikaajaline / Lühiajaline (N/100 mm)	Painderaadius Dünaamiline/staatiline (mm)
GJFDV-48	12F × 4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F × 6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F × 8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F × 12	125	200/660	300/1000	25D/12,5D

Optilised omadused

Kiu tüüp	Sumbumine				OFL	Efektiivse režiimi ribalaius	10 Gbit/s Etherneti lingi pikkus	Minimaalne painderaadius
Seisund	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Seisund	Tüüpiline väärtus	Maksimaalne väärtus	Tüüpiline väärtus	Maksimaalne väärtus	850/1300 nm	850 nm	850 nm	/
Üksus	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
