Lamekiudribaga fiiberoptiline kaabel

Kiiresti arenevas suure tihedusega andmeedastuse maastikul on Orientalfiberi tarnija Flat Fiber Ribbon Fiber Optic Cable tänapäevase võrguarhitektuuri jaoks kriitiline lahendus. Tootja Jiangsu Xuben Photoelectric Technology Co., Ltd. see kaabel on konstrueeritud nii, et see maksimeerib ruumitõhusust ülekoormatud kanalites ja andmekeskustes. Kasutades täpselt joondatud lindistruktuuri, võimaldab see kompaktse profiili raames suurt kiudude arvu, tagades, et telekommunikatsioonioperaatorid ja tööstusettevõtted saavad oma ribalaiust laiendada ilma füüsilist infrastruktuuri laiendamata.

Saada päring

Tootekirjeldus

Toote määratlus ja tehniline ülevaade

Flat Fiber Ribbon Fiber Optic Cable on suure tihedusega optiline edastusmeedium, kus mitu üksikut kiudu on omavahel ühendatud tasaseks organiseeritud reaks. See lindi südamik on kaitstud esmaklassilise aramiidlõnga kihiga, mis toimib jõuga tugevdatud üksusena, et tagada paigaldamiseks ja pikaajaliseks kasutamiseks vajalik tõmbetugevus. Erinevate ohutus- ja keskkonnanõuete täitmiseks on kaabel viimistletud vastupidava väliskestaga, mis on valmistatud kas polüvinüülkloriidist (PVC) või vähese suitsuga nullhalogeeni (LSZH) materjalist.

Peamised omadused ja peamised eelised

Kõrge integreeritud lindi disain: lame geomeetria korraldab kiud rühmadesse, võimaldades traditsiooniliste lahtise toruga konfiguratsioonidega võrreldes oluliselt väiksemat kaabli läbimõõtu.

Aramiidtugevdus: suure mooduliga aramiidlõnga kaasamine tagab lamekiulise lindiga fiiberoptilise kaabli tugevuse, mis on vajalik vertikaalsete ja horisontaalsete tõmbamiste jaoks, ilma et see kahjustaks klaasisüdamikke.

Keskkonnavastupidavus: välimine ümbris on valmistatud korrosiooni-, vee- ja UV-kindlaks, tagades stabiilse jõudluse erinevates sise- ja kaitstud väliskeskkondades.

Ohutusvastavus: LSZH-särgivalikute puhul vastab kaabel rahvusvahelistele leegiaeglustavatele standarditele (IEC 60332-1 või IEC 60332-3C), mistõttu sobib see suure asustatud hoonete ja transpordisüsteemide jaoks.

Tehnilised andmed

Kiu tüüp: Ühildub ühemoodiliste (G.652D, G.657A) ja mitmemoodiliste (OM1 kuni OM4) kiududega.

Tugevdusüksus: mitmeahelaline aramiidlõng.

Väliskesta materjalid: PVC (vastab UL OFNR/OFNP nõuetele) või LSZH (madala suitsuga, halogeenivaba).

Mehaanilised standardid: vastab täielikult standarditele YD/T 1258.5, ICEA-596, GR-409 ja IEC 60794-2-30.

Temperatuurivahemik: loodud usaldusväärseks tööks standardsete telekommunikatsioonikeskkonna temperatuuride korral.

Erinevad rakendusvaldkonnad

Flat Fiber Ribbon fiiberoptilise kaabli mitmekülgsus muudab selle eelistatud valikuks mitmele tööstusele:

Andmekeskused: Ideaalne suure tihedusega serveririiulite ühendamiseks, kasutades MPO/MTP lõpetamise tehnoloogiat.

Sisejaotus: kasutatakse kaubanduslike büroohoonete ja kesksete valuutavahetuspunktide magistraalkaablite jaoks.

Sideseadmed: toimib peamise ühendusena täppisinstrumentide ja võrguriistvara vahel.

Tööstussüsteemid: pakub usaldusväärseid andmeühendusi elektrivõrkude, raudteetransiidi jälgimise ja maanteede sidesüsteemide jaoks.

Tootmistugevus: Jiangsu Xuben Photoelectric Technology Co., Ltd

Flat Fiber Ribbon fiiberoptilise kaabli kvaliteeti toetab Jiangsu Xuben Photoelectric Technology Co., Ltd. tööstuslik ulatus ja tehniline teadmine.

Infrastruktuur: kontsernil on neli spetsialiseeritud tehast, mille kogupindala on 15 000 ruutmeetrit.

Tootmisväärtus: Aastase toodangu väärtusega 20 miljonit USA dollarit säilitab ettevõte suutlikkuse tarnida suuremahulisi ülemaailmseid inseneriprojekte.

Kvaliteedijuhtimine: rajatis on pälvinud ISO9001 ja ISO45001 sertifikaadid, mis tagab, et iga kaablimeeter järgib kõrgeimat viimistletud vaimu.

Ülemaailmne maine: Orientalfiberi tooteid kasutavad telekommunikatsioonioperaatorid ja tööstusliidrid kogu maailmas, keda tunnustatakse nende rafineeritud tootmise ja professionaalse järjepidevuse poolest.

Eelised standardsete alternatiivide ees

Võrreldes traditsiooniliste kiuddisainidega pakub Orientalfiber paelalahendus:

Massiliitmise tõhusus: tehnikud saavad ühendada korraga 12 kiudu, mis vähendab oluliselt paigalduskulusid.

Parem õhuvool: Flat Fiber Ribbon fiiberoptilise kaabli kompaktne lame profiil võimaldab kaablialustes ja serverikappides paremat ventilatsiooni.

Usaldusväärne kaitse: erinevalt soodsatest alternatiividest tagab kõrgekvaliteedilise aramiidi kasutamine, et kaabel vertikaalsete tõusutorude puhul aja jooksul läbi ei vajuks ega veniks.

Omadused

Kõrge integreeritud kiudriba disain

Aramiidtugevduselement annab kaablile suurepärase tõmbetugevuse

Välismaterjal on korrosioonikindel, veekindel, UV-kindel, leegiaeglustav ja keskkonnasõbralik.

Rakendused

Sisekaablijaotus

Instrumentide, sideseadmete vaheline ühendus

Patchcord ja pats

Standardid

Vastab standarditele YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 jne ning PVC-kaabel vastab UL-i heakskiidu OFNR ja OFNP nõuetele: erinevad LSZH-särgid vastavad IEC 60332-1 või IEC 60332-3C sertifikaadile.

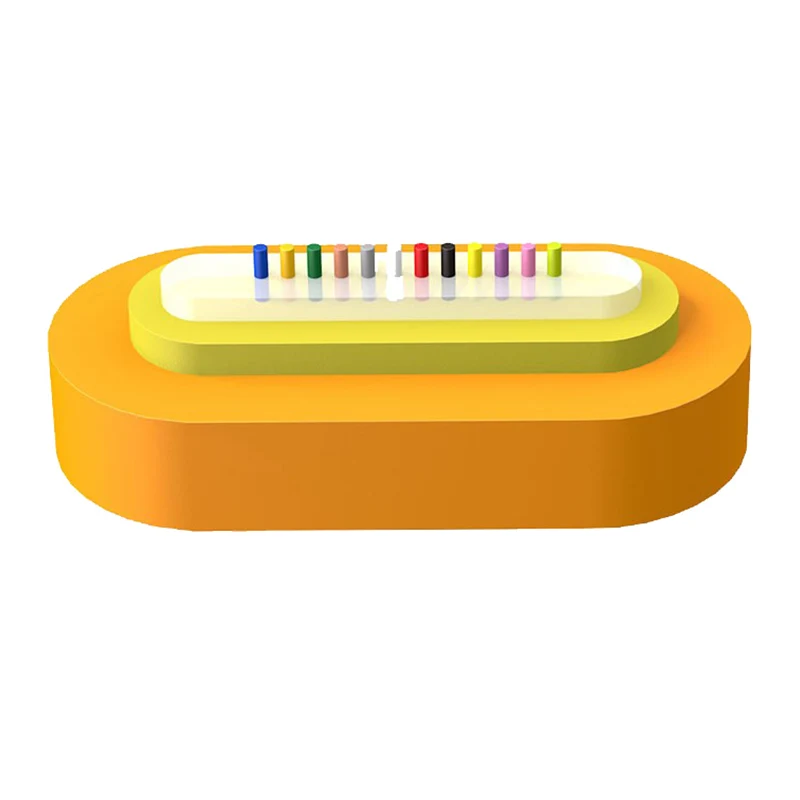

Struktuuri joonistamine

1. Kiud

2. Kiudriba

3. Aramiidlõng

4. Jakk

Flat Fiber Ribbon Fiber Optic Cable

Tehnilised parameetrid

Kaabli mudel	Kiudude arv	Kaabli kaal (viide) (kg/km)	Tõmbetugevus Pikaajaline / Lühiajaline	Purustuskindlus Pikaajaline / Lühiajaline (N/100 mm)	Painderaadius Dünaamiline/staatiline (mm)
4	(3,7±0,3)*(2,3±0,3)	4 Fiber lint	4.7	6.6	80/150	300/1000	25D/12,5D
6	(4,2±0,4)*(2,5±0,2)	6 Fiber lint	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 Fiber lint	5.9	8.0

Optilised omadused

Kiu tüüp	Sumbumine				OFL	Efektiivse režiimi ribalaius	10 Gbit/s Etherneti lingi pikkus	Minimaalne painderaadius
Seisund	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Seisund	Tüüpiline väärtus	Maksimaalne väärtus	Tüüpiline väärtus	Maksimaalne väärtus	850/1300 nm	850 nm	850 nm	/
Üksus	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
