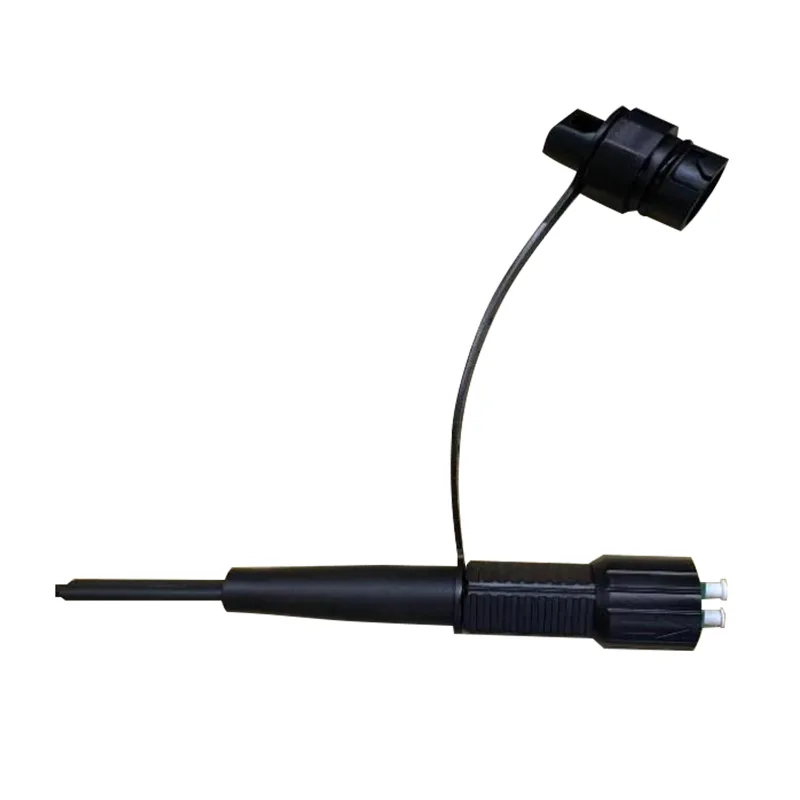

Duplex LC/UPC veekindel ümmargune kaabli optilised kiudplaastrid (Accord Mini DLC pistik)

Rakendus:● FTTX/FTTH süsteemid● Etherneti rakendused● CATV lingid● Optiline signaalijaotus● Passiivsed optilised võrgud (PON)● selgroog, horisontaalsed ja püstikurakendused● enneaegsed tilkade klemmid kastid● välistingimustes; Karm keskkondFunktsioonid:● Madal sisestuskaotus, k&#......

Saada päring

Tootekirjeldus

Rakendus:

● FTTX/FTTH süsteemid

● Etherneti rakendused

● CATV lingid

● Optiline signaalijaotus

● Passiivsed optilised võrgud (PON)

● selgroog, horisontaalsed ja püstikurakendused

● enneaegsed tilkade klemmid kastid

● välistingimustes; Karm keskkond

Funktsioonid:

● Madal sisestuskaotus, kõrge tagasisaatmine.

● Hea korratavuse ja vahetatavuse osas.

● 100% sisestamine, tagasivoolus, otsa nägu ja.

● häirete ülevaatus.

● Suurepärane mehaaniline vastupidavus.

● Telcordia GR-326-core järgimine.

● tagab optilise kaabelduse haldamisel suure jõudluse ja usaldusväärsuse.

● Kiire ja lihtne paigaldamine ja ümberkujundamine.

● Lihtne käsitsemine, spetsiaalset tööriista pole vaja.

● IP68 veekindel.

Tehniline spetsifikatsioon:

Konstruktsioonid	Ühik	Kirjeldus
Kiudaine arv		Dupleks
Lainepikkus	nm	1310/1550
Lisakahjum	db	≤0,30
Tagastamise kahjum	db	≥50 (UPC)
Kaabli jope värv		Must
Kaabli välimine läbimõõt	mm	7,0 ± 0,2
Kiurežiim		Üks režiim: G657 A2
Kaabli jope materjal		Lszh
Kaabli kaal	Kg/km	38 （Ligikaudne）
Sisu printimine		Kohandatav
Pikkus	m	50 、 75 、 100 、 150 、 200、250 、 300 või kohandatav (tolerants: ± 0,5m)
Pistikutüüp		Sisend:	Accord mini DLC/UPC pistik
		Väljund:	Accord duplex LC/UPC pistik
Veekindel klass		Ip68
Töötemperatuur	℃	-40 ° C ~ +70 ℃
Säilitustemperatuur	℃	-40 ° C ~ +70 ℃

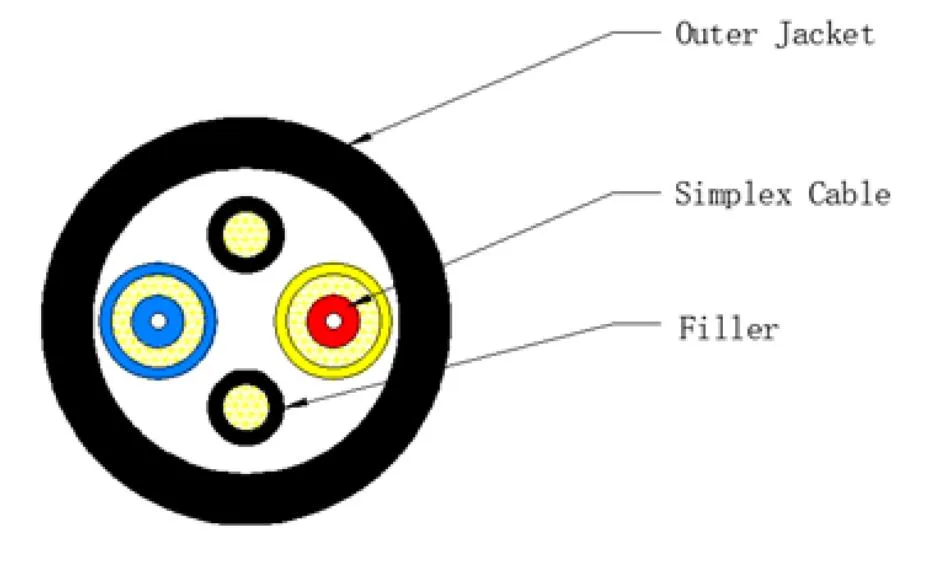

Kaabli struktuur:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kaabli spetsifikatsioon:

Ese	Sisu	Väärtustama
Tihe puhverkiud	Arv	2
	Tüüp	G.657A2
	Läbimõõt (mm)	0,90 ± 0,05
	Materiaalne	Lszh
	Värvus	Valge
Simplekskaabel	Materiaalne	Lszh
	Läbimõõt (mm)	2,0 ± 0,1
	Värvus	Sinine ja kollane
Varras	Materiaalne	Lszh
	Läbimõõt (mm)	1,3 ± 0,1
	Värvus	Must
Välimine jope	Materiaalne	Lszh
	Läbimõõt (mm)	7,0 ± 0,2
	Värvus	Must
	Paksus (mm)	1,0 ± 0,1
Kaabli kaal (kg/km) u.		38 ± 3
Venituskatse (n)		Pikaajaline: 400 N Lühiajaline: 800 N
Lamenemiskatse (n/10cm)		Pikaajaline: 1000 N/10cm Lühiajaline: 2200 n/10cm
Min. Painderaadius		10xod (staatiline); 20xod (dünaamiline)
Paigaldustemperatuur		-40 ° C kuni +70 ° C
Säilitustemperatuur		-40 ° C kuni +70 ° C

CAP -toega optilise kiu jõudlus

CAP-ga optilise kiu jõudlus (ITU-T Rec. G.657A2)

Ese	Spetsifikatsioon
Kiu tüüp	Üherežiim
Kiudaine	Legeeritud ränidioksiid
Summutuskoefitsient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kaabli väljalülituslainepikkus	≤ 1260 nm
Nullhajumislainepikkus	1300 ~ 1324 nm
Nullharkuse kalle	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromaatiline dispersioon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm km) ≤22 ps/(nm km)
Režiimi välja läbimõõt @ 1310 nm	8,5-9,3um
Südamiku / plakeeritud kontsentrilisuse viga	≤ 0,5 üks
Katte läbimõõt	125,0 ± 0,7 üks
Mitteringikujuline kattega	≤5%
Primaarne katte läbimõõt	242 ± 7 üks
Kontsentrilisus primaarne katmine / kattekiht	≤10 µm
Mitteringikujuline katmine	≤0,7%
Nõrgenemine kaabli paindekaotusega 10 Pööra 1 Mandrel 15mm 1 pöörde 1 mandlik 10mm 1 pööre 1 Mandrel 7,5mm	1550nm ≤ Δ 0,03 dB/km 1550nm ≤ Δ 0,1 dB/km 1550nm ≤ Δ 0,5 dB/km

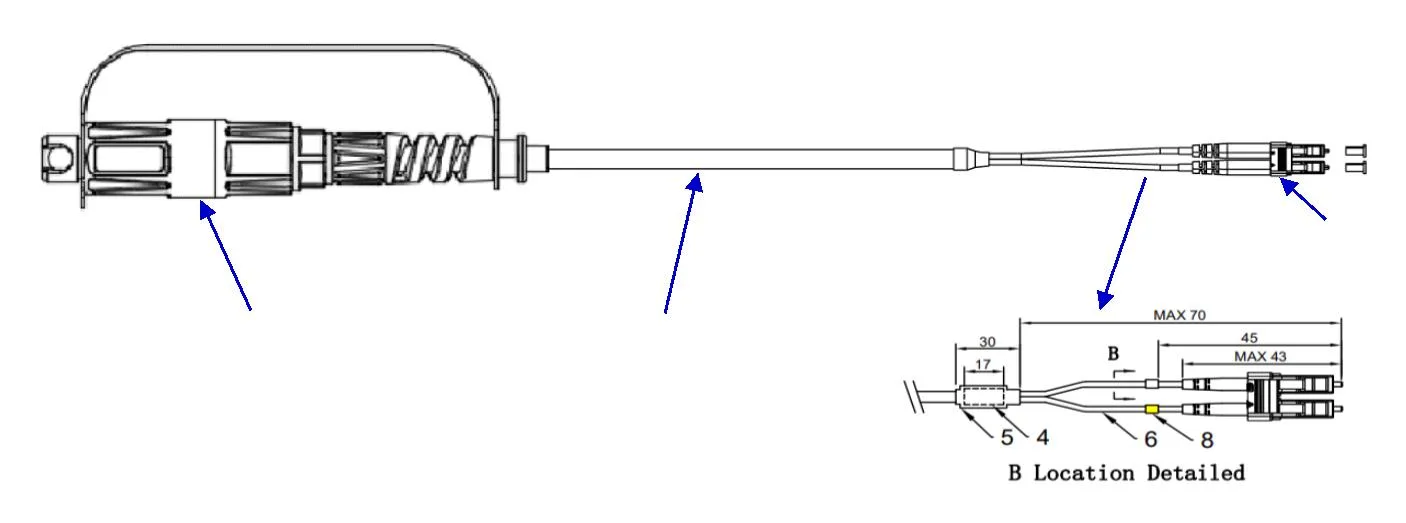

Mõõtmeline joonis:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Mitte	Kirjeldus	Qty
1	SM G.657A2 2 südamik 2,0 mm kiudainega. Od7,0mm, must lszh	1
2	Mini dlc pistik must	1
3	LC3.0 dupleks ühe režiimi kiudainete, beeži, IC -pistiku toru jaoks, valge	2
4	Kummist kuumusega kokkutõmbuv toru, must, OD 8,5mm L = 17mm	1
5	Kummist soojuse kokkutõmbuv toru, must, OD 8,5m L-30mm	2
6	Paindlik kaitse terasest toruga, OD 2,8mm L = 52mm	2
8	Kuumutage kokkutõmbuv toru, valge /kollane Od3,0mm L = 5mm	2
