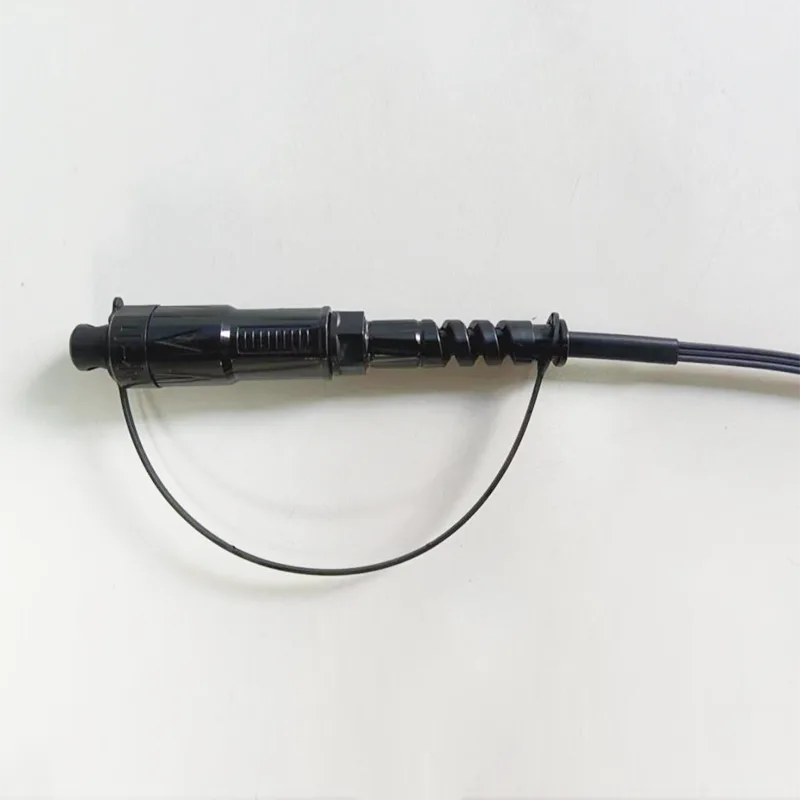

5x2mm veekindel tilgakaabel mini SC/APC pistik

Rakendus:● FTTX/FTTH süsteemid● Etherneti rakendused● CATV lingid● Optiline signaalijaotus● Passiivsed optilised võrgud (PON)● selgroog, horisontaalsed ja püstikurakendused● enneaegsed tilkade klemmid kastid● välistingimustes; Karm keskkondFunktsioonid:● Madal sisestuskaotus, k&#......

Saada päring

Tootekirjeldus

Rakendus:

● FTTX/FTTH süsteemid

● Etherneti rakendused

● CATV lingid

● Optiline signaalijaotus

● Passiivsed optilised võrgud (PON)

● selgroog, horisontaalsed ja püstikurakendused

● enneaegsed tilkade klemmid kastid

● välistingimustes; Karm keskkond

Funktsioonid:

● Madal sisestuskaotus, kõrge tagasisaatmine.

● Hea korratavuse ja vahetatavuse osas.

● 100% sisestamine, tagasivoolus, otsa nägu ja.

● häirete ülevaatus.

● Suurepärane mehaaniline vastupidavus.

● Telcordia GR-326-core järgimine.

● tagab optilise kaabelduse haldamisel suure jõudluse ja usaldusväärsuse.

● Kiire ja lihtne paigaldamine ja ümberkujundamine.

● Lihtne käsitsemine, spetsiaalset tööriista pole vaja.

● IP68 veekindel.

Tehniline spetsifikatsioon:

Konstruktsioonid	Ühik	Kirjeldus
Kiudaine arv		Simpleks
Lainepikkus	nm	1310/1550
Lisakahjum	db	≤0,30
Tagastamise kahjum	db	≥ 60
Ühenduse tüüp		SC/APC
Käepide		Keraamiline
Ühendustsüklid		500
Kaabli jope värv		Hall
Kaabli välimine läbimõõt	mm	5,0 (± 0,2) x2,0 (± 0,1)
Kiurežiim		Üks režiim: G657A2
Kaabli jope materjal		Lszh
Kaabli kaal	Kg/km	20 （ligikaudne
Sisu printimine		Kohandatav
Pikkus	m	30、50、100、150、200、250、300、400、500 või kohandatav (Tolerants: ± 0,5m)
Pistikutüüp		Sisend: Accord H optic SC/APC
Pistikutüüp		Väljund: ilma pistikuta
Veojõud (Aksiaalne kaabli ja pistiku vahel)	N	100
Veekindel klass		Ip68
Töötemperatuur	℃	-20 ° C ~ +65 ℃
Säilitustemperatuur	℃	-20 ° C ~ +65 ℃

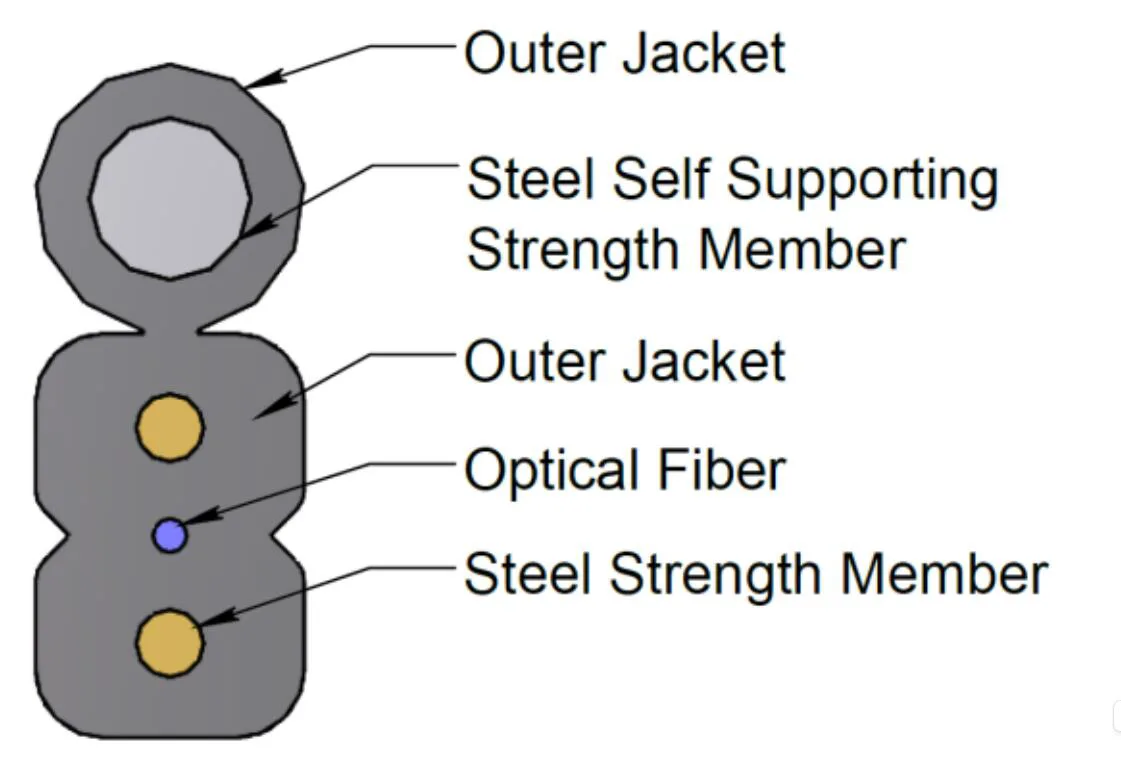

Kaabli struktuur:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Optiline kiud	Tüüp	G657 A2
	Ei. Kiud	1
	Värvus	Sinine
Terase tugevuse liige	Materia	Terasjuhtme
Terase tugevuse liige	Läbimõõt	0,4 mm
Terase enesetugevuse liige	Materia	Terasjuhtme
Terase enesetugevuse liige	Läbimõõt	1,0 mm
Väliskinn	Dimensioon	2,0 (± 0,1) x5,0 (± 0,2)
	Materiaalne	Lszh
	Värvus	Hall
Kaabli kaal	Kg/km	20
Pinge	N	300 (pikaajaline)
Pinge	N	600 (lühiajaline)
Purustama	N/10cm	200 (pikaajaline)
Purustama	N/10cm	1000 (lühiajaline)
Min. Painderaadius	mm	10xH (staatiline)
Min. Painderaadius	mm	20xH (dünaamiline)
Töötemperatuuri vahemik:		-20 ℃ kuni +60 ℃
Ladustamise / transpordi temperatuuri vahemik:		-20 ℃ kuni +60 ℃

Optiline kiud:

Kõik kaablikiud (valmis kaabli kiudained) omadused peavad olema vähemalt vastavalt ITU-T soovitusele G.657A2 ja see peab olema järgmine.

Ese	Spetsifikatsioon
Kiu tüüp	Üherežiim
Kiudaine	Legeeritud ränidioksiid
Summutuskoefitsient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Pärast kaabli moodustumist @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kaabli väljalülituslainepikkus	≤ 1260 nm
Nullhajumislainepikkus	1300 ~ 1324 nm
Nullharkuse kalle	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromaatiline dispersioon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm km) ≤22 ps/(nm km)
Režiimi välja läbimõõt @ 1310 nm	8,5-9,3um
Südamiku / plakeeritud kontsentrilisuse viga	≤ 0,5 üks
Katte läbimõõt	125,0 ± 0,7 üks
Mitteringikujuline kattega	≤5%
Primaarne katte läbimõõt	242 ± 7 üks
Kontsentrilisus primaarne katmine / kattekiht	≤10 µm
Mitteringikujuline katmine	≤0,7%
Nõrgenemine kaabli paindekaotusega 1 pööre 1 Mandrel 7,5mm 10 pööret 1 mandrel 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km
