5x2mm veekindel tilgakaabel H optic SC/APC pistik optiline kiudaine pats

Rakendus:● FTTX/FTTH süsteemid● Etherneti rakendused● CATV lingid● Optiline signaalijaotus● Passiivsed optilised võrgud (PON)● selgroog, horisontaalsed ja püstikurakendused● enneaegsed tilkade klemmid kastid● välistingimustes; Karm keskkondFunktsioonid:● Madal sisestuskaotus, k&#......

Saada päring

Tootekirjeldus

Rakendus:

● FTTX/FTTH süsteemid

● Etherneti rakendused

● CATV lingid

● Optiline signaalijaotus

● Passiivsed optilised võrgud (PON)

● selgroog, horisontaalsed ja püstikurakendused

● enneaegsed tilkade klemmid kastid

● välistingimustes; Karm keskkond

Funktsioonid:

● Madal sisestuskaotus, kõrge tagasisaatmine.

● Hea korratavuse ja vahetatavuse osas.

● 100% sisestamine, tagasivoolus, otsa nägu ja.

● häirete ülevaatus.

● Suurepärane mehaaniline vastupidavus.

● Telcordia GR-326-core järgimine.

● tagab optilise kaabelduse haldamisel suure jõudluse ja usaldusväärsuse.

● Kiire ja lihtne paigaldamine ja ümberkujundamine.

● Lihtne käsitsemine, spetsiaalset tööriista pole vaja.

● IP68 veekindel.

Tehniline spetsifikatsioon:

Konstruktsioonid	Ühik	Kirjeldus
Kiudaine arv		Simpleks
Lainepikkus	nm	1310/1550
Lisakahjum	db	≤0,30
Tagastamise kahjum	db	≥ 60
Ühenduse tüüp		SC/APC
Käepide		Keraamiline
Ühendustsüklid		500
Kaabli jope värv		Must
Kaabli välimine läbimõõt	mm	（5,2x2,0）± 0,2 mm （3,0x2,0）± 0,2 mm (ilma Messengerita)
Kiurežiim		Üks režiim: G657A2
Kaabli jope materjal		Lszh
Kaabli kaal	Kg/km	20 ± 3
Sisu printimine		Kohandatav
Pikkus	m	100 või kohandatav (Tolerants: ± 0,5m)

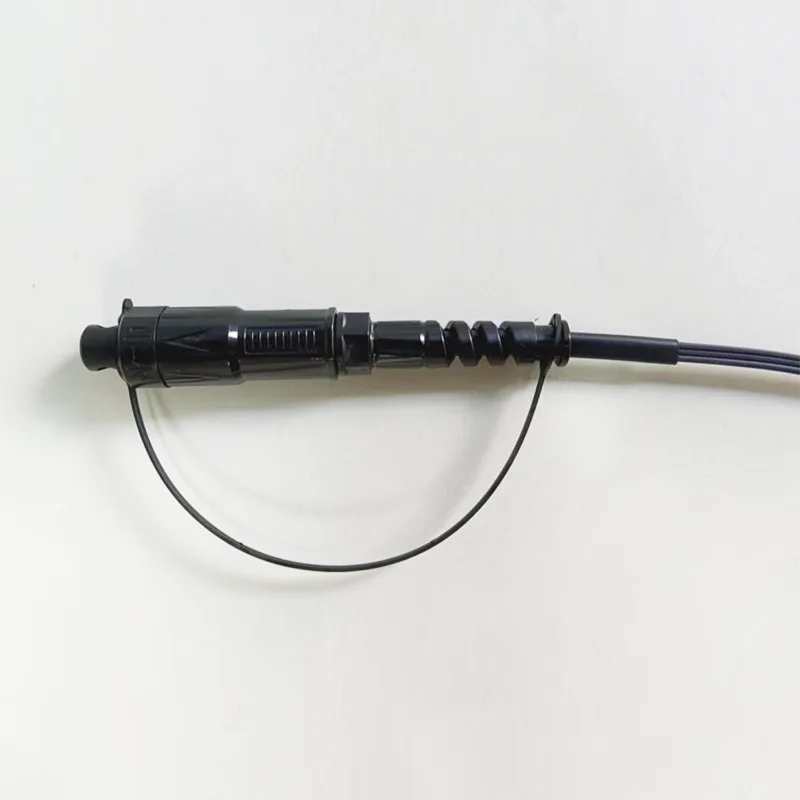

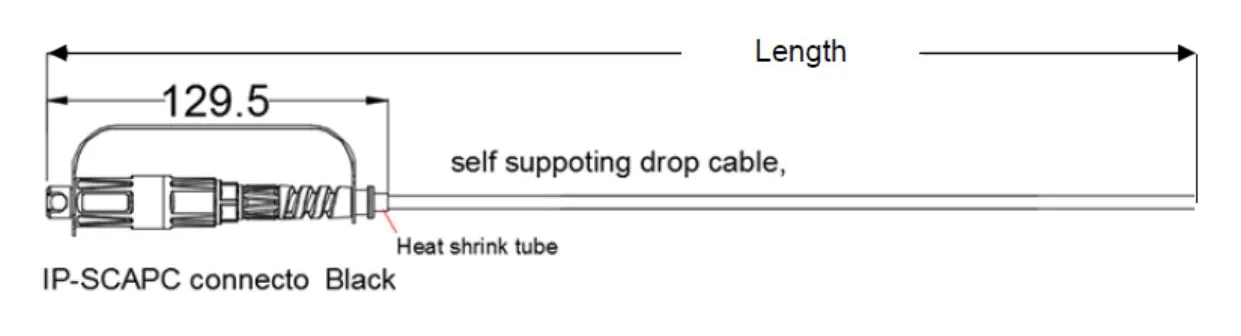

Pistikutüüp		Sisend: Accord H optic SC/APC
Pistikutüüp		Väljund: ilma pistikuta
Veojõud (aksiaalne kaabel ja pistik)	N	100
Veekindel klass		Ip68
Töötemperatuur	℃	-20 ° C ~ +65 ℃
Säilitustemperatuur	℃	-20 ° C ~ +65 ℃

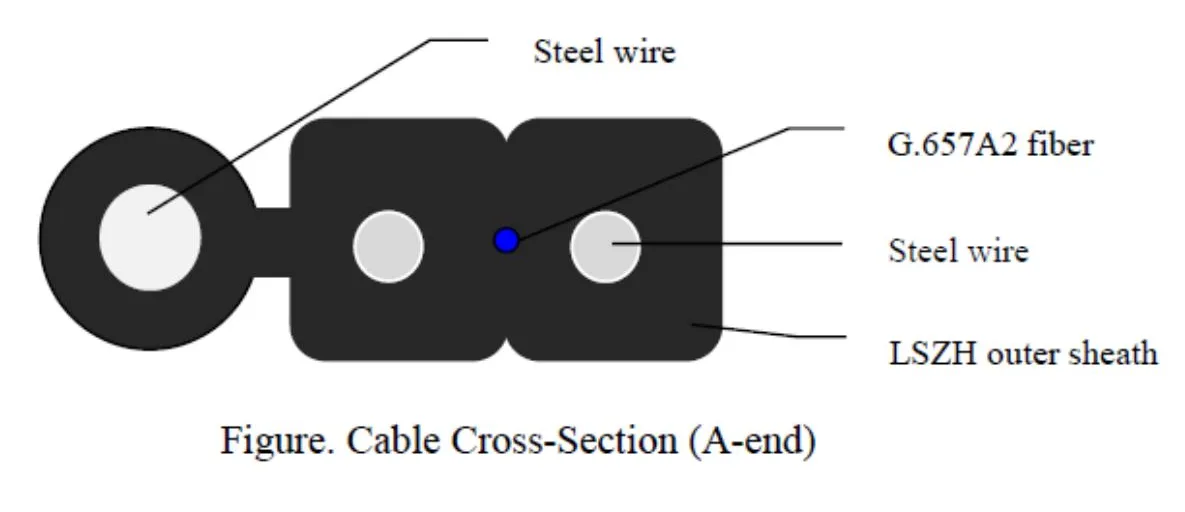

Kaabli struktuur:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Optiline kiud	Tüüp	G-657 A2.
	Ei. Kiud	1
	Värvus	Sinine
Väliskinn	Dimensioon	（5,2x2,0）± 0,2 mm （3,0x2,0）± 0,2 mm (ilma Messengerita)
	Materiaalne	Lszh
	Värvus	Must
Terase tugevuse liige	Materia	Terasjuhtme
Terase tugevuse liige	Läbimõõt	0,45 mm
Terase enesetugevuse liige	Materia	Terasjuhtme
Terase enesetugevuse liige	Läbimõõt	1,2 mm
Kaal		20 ± 3 kg/km
Plaat (n)		Pikaajaline: 300N Lühiajaline: 600 N
Purustama		1000N/10cm
Min. Painderaadius		15xd (staatiline); 30xd (dünaamiline)
Temperatuurivahemik		-20 ° C kuni +65 ° C

Kiudude omadus:

Kõik kaablikiud (valmis kaabli kiudained) omadused peavad olema vähemalt vastavalt ITU-T soovitusele G.657A2 ja see peab olema järgmine.

Parameeter		Spetsifikatsioon
Summutuskoefitsient	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Sumbumine (pärast kaablit)	@1310nm	≤0,40db/km
	@1550nm	≤0,30db/km
Sumbumise ühtlus 1310nm juures		≤0,05db
Sumbumise ühtlus 1550 nm		≤0,05db
Kaabli väljalülituslainepikkus (λcc)		≤ 1260 nm
Nullhajumislainepikkus		1300 ~ 1324 nm
Nullharkuse kalle		≤ 0,092 ps/(nm^2.km)
Dispersiooni absoluutväärtus kiirusel 1288nm ~ 1339nm		≤3,5ps/(nm · km)
Dispersiooni absoluutväärtus kiirusel 1271nm ~ 1360nm		≤5,3ps/(nm · km)
Dispersioon 1550 nm juures		≤18ps/(nm · km)
Dispersioon 1625nm juures		≤23ps/(nm · km)
Režiimi välja läbimõõt (MFD) temperatuuril 1310NM		8,60 ± 0,4 mm
Režiimi välja läbimõõt (MFD) temperatuuril 1550Nm		9.4-10.4mm
Polarisatsioonirežiimi dispersioon (PMD) kiudained		≤0,125ps/km^1/2
Polarisatsioonirežiimi dispersioon (PMD) kaabel		≤0,200ps/km^1/2
PMD koefitsient	M	20 kaablit
	Q	0,01%
	PMDQ	≤0,20ps/km^1/2
Geomeetrilised omadused
Katte läbimõõt		125 ± 0,8 mm
Mitteringikujuline kattega		≤1,0%
Südamiku/kattekontsentrilisuse viga		≤0,8mm
Kiudaine läbimõõt kattega (mitmekesistamata)		245 ± 10 μm
Kiudaine läbimõõt kattega (värviline)		250 ± 10 μm
Kontsentrilisuse vea		≤12,0mm
Pingetest		100kpsi või 0,69GPa
Katte eemaldamine (n)		1,0 ～ 9,0
Mehaanilised omadused
Makrobüroo kaotus hinnaga 1550 nm	R = 15mm, 10 pööret	≤0,03db
	R = 10 mm, 1Turn	≤0,10db
	R = 7,5 mm, 1Turn	≤0,5db
Makrobüroo kaotus 1625nm	R = 15mm, 10 pööret	≤0,10db
	R = 10 mm, 1Turn	≤0,20db
	R = 7,5 mm, 1Turn	≤1,0dB
