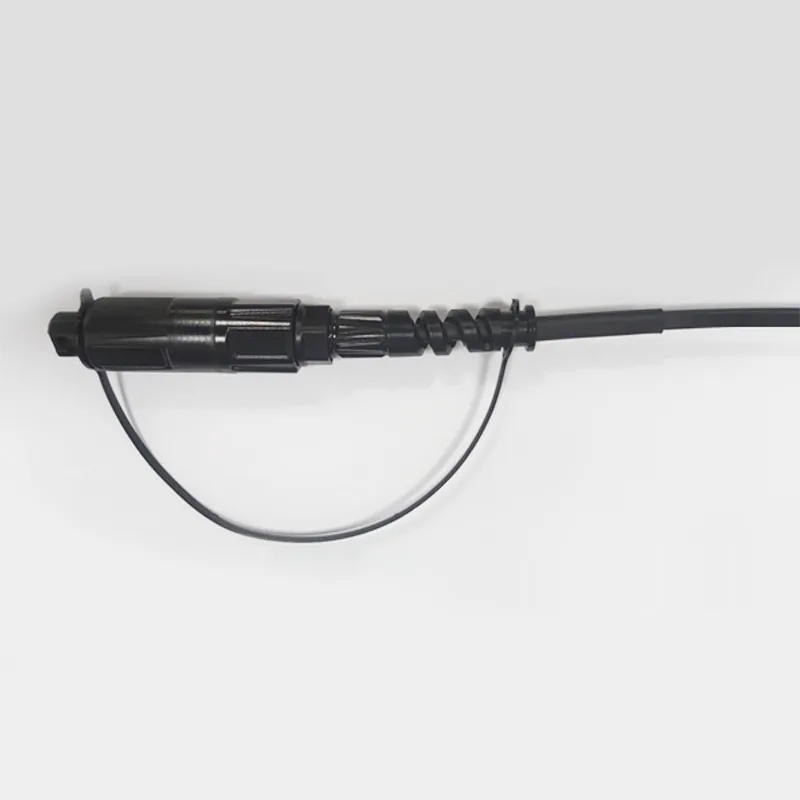

φ5mm veekindel kiudkaabel optitap SC/APC pistiku plaastri nööri

Rakendus:● FTTX/FTTH süsteemid● Etherneti rakendused● CATV lingid● Optiline signaalijaotus● Passiivsed optilised võrgud (PON)● selgroog, horisontaalsed ja püstikurakendused● enneaegsed tilkade klemmid kastid● välistingimustes; Karm keskkondFunktsioonid:● Madal sisestuskaotus, k&#......

Saada päring

Tootekirjeldus

Rakendus:

● FTTX/FTTH süsteemid

● Etherneti rakendused

● CATV lingid

● Optiline signaalijaotus

● Passiivsed optilised võrgud (PON)

● selgroog, horisontaalsed ja püstikurakendused

● enneaegsed tilkade klemmid kastid

● välistingimustes; Karm keskkond

Funktsioonid:

● Madal sisestuskaotus, kõrge tagasisaatmine.

● Hea korratavuse ja vahetatavuse osas.

● 100% sisestamine, tagasivoolus, otsa nägu ja.

● häirete ülevaatus.

● Suurepärane mehaaniline vastupidavus.

● Telcordia GR-326-core järgimine.

● tagab optilise kaabelduse haldamisel suure jõudluse ja usaldusväärsuse.

● Kiire ja lihtne paigaldamine ja ümberkujundamine.

● Lihtne käsitsemine, spetsiaalset tööriista pole vaja.

● IP68 veekindel.

Plaastri tehniline spetsifikatsioon

Konstruktsioonid	Ühik	Kirjeldus
Kiudaine arv		Simpleks
Lainepikkus	nm	1310/1550
Lisakahjum	db	≤0,50 (tüüpiline: 0,3)
Tagastamise kahjum	db	≥55 (APC)
Kaabli jope värv		Must
Kaabli välimine läbimõõt	mm	Φ5,0 (± 0,2)
Kiurežiim		Üks režiim: G657 A2
Kaabli jope materjal		LSZH (UV -kaitse ja tulekindlus)
Kaabli kaal	Kg/km	28 （ligikaudne
Sisu printimine		Kohandatav
Pikkus	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerants: ± 0,5m)
Pistikutüüp		Sisend: Accord Optitap SC/APC
Pistikutüüp		Väljund: Accord Optitap SC/APC
Veekindel klass		Ip68
Tõmbetugevus	N	200
Töötemperatuur	℃	-20 ~ +65

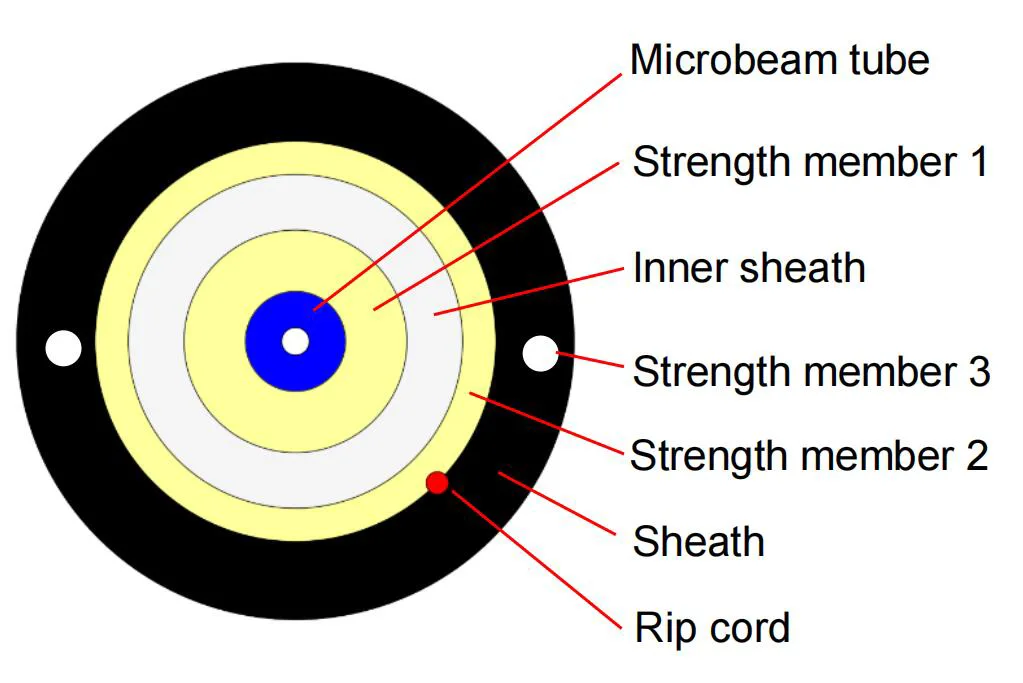

Kaabli ristlõige

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Kaabli konstruktsiooni suurus

Ese	Sisu	Spetsifikatsioonid
Kiudaine	Arv	1
	Tüüp	G.657A2
	Värvus	Sinine
Mikrokraam	Materiaalne	Lszh
	Värvus	Sinine
	Läbimõõt (mm)	0,9 ± 0,05
Sisekesta	Läbimõõt (mm)	2,2 ± 0,05
	Paksus (mm)	0,4 ± 0,05
	Värvus	Elevandiluu/valge/beež
	Materiaalne	Lszh
	Tugevuse liige 1	Aramid Yarn 1100d*3
Tugevuse liige 2	Materiaalne	Aramid lõnga
Tugevuse liige 2	Kogus	1100d*7
Tugevuse liige 3	Materiaalne	Liimitud FRP
Tugevuse liige 3	Läbimõõt (mm)	0,5*2
RIP -juht	Arv	1
RIP -juht	Värvus	Punane
Kesta	Materiaalne	LSZH (UV -kaitse ja tulekindlus)
	Läbimõõt (mm)	5,0 ± 0,2
	Paksus (mm)	1,1 ± 0,1
	Värvus	Must
Kaabli kaal	Kg/km	28 ± 3

Optilise kiudkaabli jõudlus

Kõik kaablikiud (valmis kaabli kiudained) omadused peavad olema vähemalt vastavalt ITU-T soovitusele G.657A2 ja see peab olema järgmine.

Ese	Spetsifikatsioon
Kiu tüüp	Üherežiim
Kiudaine	Legeeritud ränidioksiid
Summutuskoefitsient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Pärast kaabli moodustumist @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kaabli väljalülituslainepikkus	≤ 1260 nm
Nullhajumislainepikkus	1300 ~ 1324 nm
Nullharkuse kalle	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromaatiline dispersioon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm km) ≤22 ps/(nm km)
Režiimi välja läbimõõt @ 1310 nm	8,5-9,3um
Südamiku / plakeeritud kontsentrilisuse viga	≤ 0,5 üks
Katte läbimõõt	125,0 ± 0,7 üks
Mitteringikujuline kattega	≤5%
Primaarne katte läbimõõt	242 ± 7 üks
Kontsentrilisus primaarne katmine / kattekiht	≤10 µm
Mitteringikujuline katmine	≤0,7%
Nõrgenemine kaabli paindekaotusega 1 pööre 1 Mandrel 7,5mm 10 pööret 1 mandrel 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

Rakenduste temperatuurivahemik

Töötemperatuurivahemik	: -20 ℃ kuni +65 ℃
Ladustamise / transpordi temperatuuri vahemik	: -20 ℃ kuni +65 ℃
Paigaldustemperatuurivahemik	: -20 ℃ kuni +65 ℃
