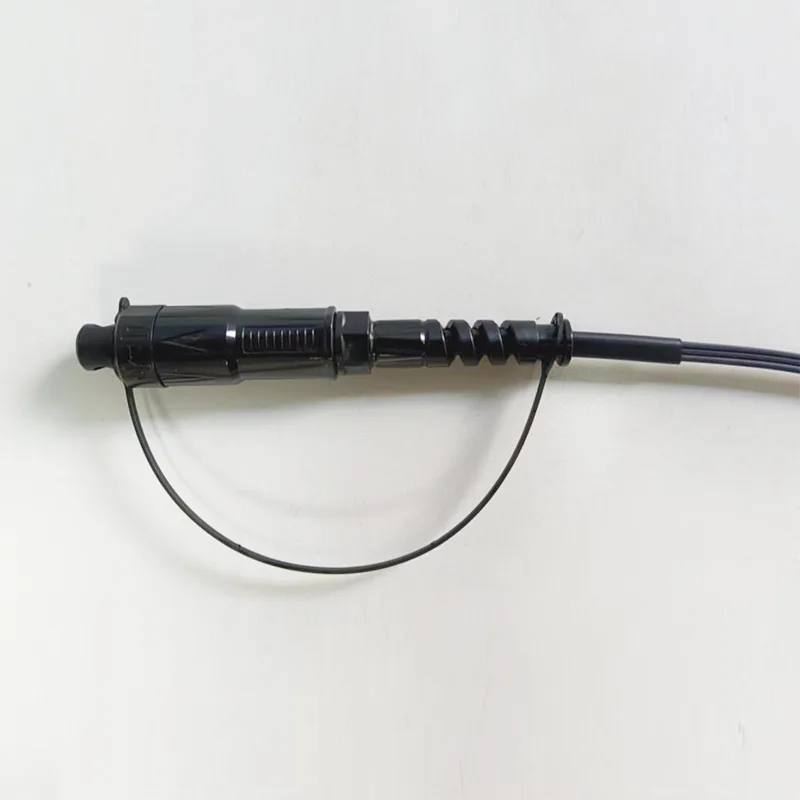

φ5mm veekindel tilgakaabel H optic SC/APC pistiku plaastri nööri

Rakendus:● FTTX/FTTH süsteemid● Etherneti rakendused● CATV lingid● Optiline signaalijaotus● Passiivsed optilised võrgud (PON)● selgroog, horisontaalsed ja püstikurakendused● enneaegsed tilkade klemmid kastid● välistingimustes; Karm keskkondFunktsioonid:● Madal sisestuskaotus, k&#......

Saada päring

Tootekirjeldus

Rakendus:

● FTTX/FTTH süsteemid

● Etherneti rakendused

● CATV lingid

● Optiline signaalijaotus

● Passiivsed optilised võrgud (PON)

● selgroog, horisontaalsed ja püstikurakendused

● enneaegsed tilkade klemmid kastid

● välistingimustes; Karm keskkond

Funktsioonid:

● Madal sisestuskaotus, kõrge tagasisaatmine.

● Hea korratavuse ja vahetatavuse osas.

● 100% sisestamine, tagasivoolus, otsa nägu ja.

● häirete ülevaatus.

● Suurepärane mehaaniline vastupidavus.

● Telcordia GR-326-core järgimine.

● tagab optilise kaabelduse haldamisel suure jõudluse ja usaldusväärsuse.

● Kiire ja lihtne paigaldamine ja ümberkujundamine.

● Lihtne käsitsemine, spetsiaalset tööriista pole vaja.

● IP68 veekindel.

1. plaastri juhtme tehniline spetsifikatsioon

Konstruktsioonid	Ühik	Kirjeldus
Kiudaine arv		Simpleks
Lainepikkus	nm	1310/1550
Lisakahjum	db	≤0,30 (tüüpiline: 0,15)
Tagastamise kahjum	db	≥ 60
Ühenduse tüüp		SC/APC
Käepide		Keraamiline
Ühendustsüklid		500
Kaabli jope värv		Must
Kaabli välimine läbimõõt	mm	5,0 ± 0,2
Kiurežiim		Üks režiim: G657A2
Kaabli jope materjal		Hdpe
Kaabli kaal	Kg/km	22 （Ligikaudne）
Sisu printimine		Kohandatav
Pikkus	m	50 、 75 、 125 、 175 või kohandatav (Tolerants: ± 0,5m)
Pistikutüüp		Sisend ： Accord H optic SC/APC
Pistikutüüp		Väljund ： Accord H optic SC/APC
Veojõud (aksiaalne kaabel ja pistik)	N	200
Veekindel klass		Ip68
Töötemperatuur	℃	-25 ° C ~ +70 ℃
Säilitustemperatuur	℃	-25 ° C ~ +70 ℃

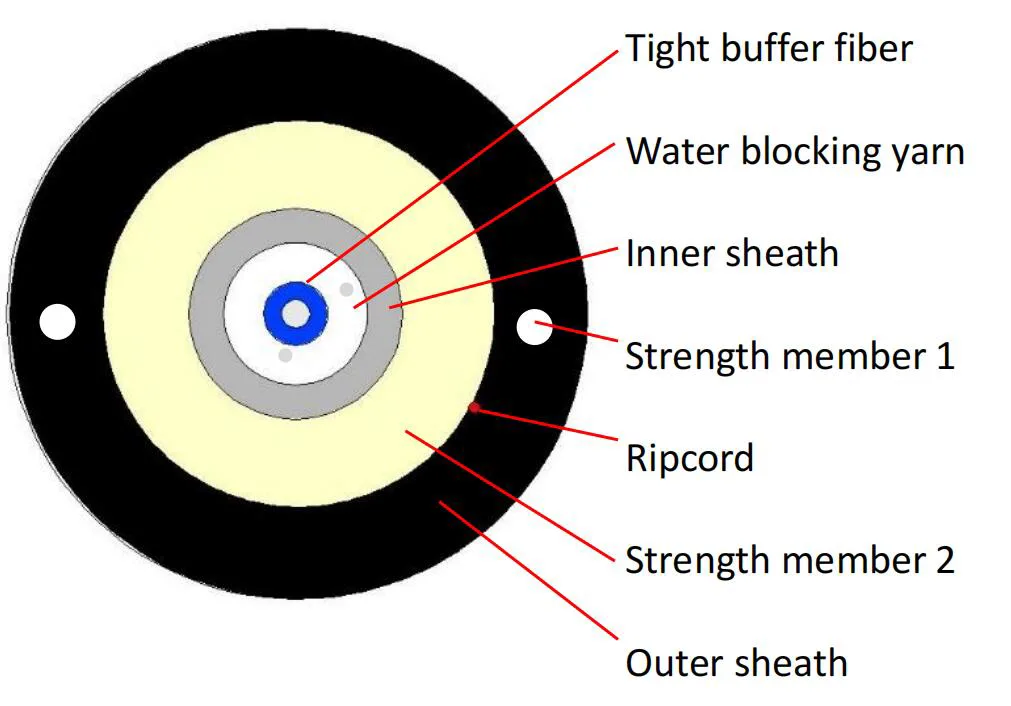

2. kaabli ristlõige

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. kaabli konstruktsiooni suurus

Ese	Sisu	Spetsifikatsioonid
Tihe puhverkiud	Arv	1
	Tüüp	G.657A2
	Värvus	Sinine
	Materiaalne	Lszh
	Läbimõõt (mm)	0,90 ± 0,05
Sisekesta	Läbimõõt (mm)	2,8 ± 0,2
	Paksus (mm)	0,25 ± 0,05
	Värvus	Valge
	Materiaalne	Lszh
Tugevuse liige 1	Materiaalne	Liimitud FRP
Tugevuse liige 1	Kogus	0,5*2
Tugevuse liige 2	Materiaalne	Aramid lõnga + vesi blokeeriv klaasi lõng
RIP -juht	Arv	1
RIP -juht	Värvus	Punane
Kesta	Materiaalne	Hdpe
	Läbimõõt (mm)	5,0 ± 0,2
	Paksus (mm)	1,1 ± 0,1
	Värvus	Must
Kaabli kabine	Kg/km	22 ± 3

4. kaabelmaterjal

4.1 optiline kiud

Kõik kaablikiud (valmis kaabli kiudained) omadused peavad olema vähemalt vastavalt ITU-T soovitusele G.657A2 ja see peab olema järgmine.

Ese	Spetsifikatsioon
Kiu tüüp	Üherežiim
Kiudaine	Legeeritud ränidioksiid
Summutuskoefitsient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Pärast kaabli moodustumist @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Kaabli väljalülituslainepikkus	≤ 1260 nm
Nullhajumislainepikkus	1300 ~ 1324 nm
Nullharkuse kalle	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Kromaatiline dispersioon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm km) ≤22 ps/(nm km)
Režiimi välja läbimõõt @ 1310 nm	8,5-9,3um
Südamiku / plakeeritud kontsentrilisuse viga	≤ 0,5 üks
Katte läbimõõt	125,0 ± 0,7 üks
Mitteringikujuline kattega	≤5%
Primaarne katte läbimõõt	242 ± 7 üks
Kontsentrilisus primaarne katmine / kattekiht	≤10 µm
Mitteringikujuline katmine	≤0,7%
Nõrgenemine kaabli paindekaotusega 1 pööre 1 Mandrel 7,5mm 10 pööret 1 mandrel 15mm	1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km

5. Optilise kiudkaabli jõudlus

5.1 Kaabli painutamise raadius:

10 x kaabli läbimõõt (pärast paigaldamist): 50mm

20 x kaabli läbimõõt (paigaldamise ajal): 100mm

6. Mehaaniline ja keskkonnamõju test

S/n	Ese	Katsemeetod	Aktsepteerimistingimus
1	Tõmbetugevus IEC 794-1-E1	- koormus: 1200n - Kaabli pikkus koormuse all: 50 m - Laadimisaeg: ≥1min.	- Kaotuse muutus ≤ 0,1 dB/km@1550 nm -Koha kahjustatud jope ja sisemise elementide kahjustamine.
2	Purunemiskatse IEC 794-1-E3	- Laadimine: 500n/100mm*100mm - Laadimisaeg: ≥1min.	- Kaotuse muutus ≤ 0,1 dB/km@1550 nm -Koha kahjustatud jope ja sisemise elementide kahjustamine.
3	Löögikindlus IEC 794-1-E4	- Mõjupunktid: 5 -Timed punkti kohta: 1 - löögienergia: 1n.m - Hammer pearaadius: 12,5 mm - löögimäär: 2 sekundit tsükkel	- Kaotuse muutus ≤ 0,1 dB/km@1550 nm -Koha kahjustatud jope ja sisemise elementide kahjustamine.
4	Korduv painutamine IEC 794-1-E6	- painderaadius: 20 x kaabli läbimõõt - koormus: 20 n - paindumiskiirus: 3 sekundit tsükkel - tsükliline kumerus: 30	- Kaotuse muutus ≤ 0,1 dB/km@1550 nm -Koha kahjustatud jope ja sisemise elementide kahjustamine.
5	Väände IEC 794-1-E7	- pikkus: 1 m - koormus: 50 N - keerdumiskiirus: 1 min/tsükkel - keerdusnurk: ± 180 ° - tsükli arv: 10	- Kaotuse muutus ≤ 0,1 dB/km@1550 nm -Koha kahjustatud jope ja sisemise elementide kahjustamine.
6	Temperatuur Jalgrattasõidu test IEC 794-1-F1	- Temperatuuri samm: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Aeg iga sammu kohta: 24 tundi - Tsükli arv: 2	- Kaotuse muutus ≤ 0,1 dB/km@1550 nm - Ei mingit kiudude pausi ega kestakahjustusi.
