Uni-toru mittemetalliline valgustus-rodentivastane kiudoptiline kaabel

Kiud, ühe režiimi või mitme režiimiga, paigutatakse kõrge mooduli PETG lahtises torurežiimis. Torud on täidetud veekindla täitva ühendiga. Toru kohal on kaabli veekindla hoidmiseks vee blokeeriv materjal. Ja kiudainega tugevdatud plastist (FRP) vardad. Uni-toru mittemetalliline valgustus antirodentivastane kiudoptiline kaabel on valmis polüetüleeni (PE) kestaga.

Saada päring

Tootekirjeldus

Omadused

Täpsus, mis kontrollib ülemäärast kiudude pikkust

Hüdrolüüsi vastupidav kõrge tugevusega lahtine toru

Spetsiaalne torude täitmise ühend tagab kiudainete kriitilise kaitse

Väga külgsuunaline vastupidavus ja paindlikkus

Kiht pakkimise FRP tagas kaabli tõmbetugevuse, on lahtise vanni jaoks hea kaitse

Polüetüleeni väliskall on kõrge UV-stabiliseeritud võime

Täielikult dielektriline kaabel, paigaldamise ja töö maandumise ajal pole vajalik, välistab igasuguse elektroonilise mõju või kaabli

Standardid

GYQFXTY Cable vastab standardsele YD/T 769-2010, samuti IEC 60794-1.

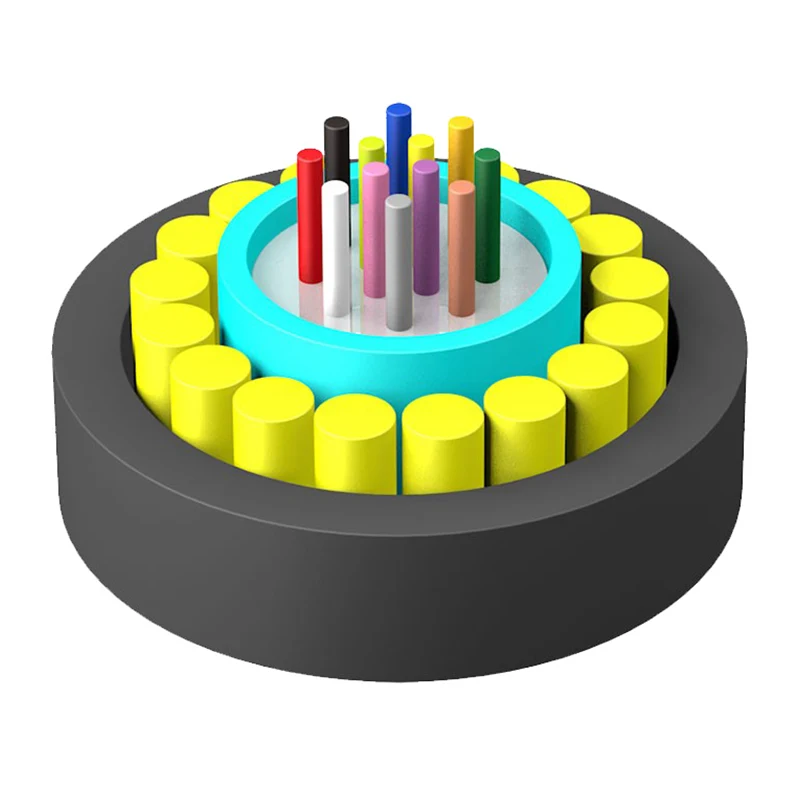

Konstruktsiooni joonistamine

1. kiudu

2.Lüüsitoru

3.FRP

4.Tube täitematerjal

5.Küllane täitmismaterjal

6.Pe väliskesta

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

Tehnilised parameetrid

Kaablitüüp (Suurendas 2 kiudu)	Kiudaine arv	Kaabli kaal (viide) (kg/km)	Tõmbetugevus Pikk/lühiajaline (n)	Purustamiskindlus Pikk/lühiajaline (n/100mm)	Painderaadius Staatiline/dünaamiline (MM)
Gyqfxty-2 ~ 12xn	2 ~ 12	66	600/1500	300/1000	10D/20D
Gyqfxty-14 ~ 18xn	14 ~ 18	79
Gyqfxty-26 ~ 36xn	26 ~ 36	86

Ladustamine/töötemperatuur: -40 ℃ -+70 ℃

Optilised omadused

Kiu tüüp	Sumbumine (+20 ℃)				Ribalaius		Numbriline ava	Kaabli väljalõige lainepikkus λcc
Kiu tüüp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numbriline ava	Kaabli väljalõige lainepikkus λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3,3db/km	≤1,2dB/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 juba	---
62,5/125 um	≤3,5db/km	≤1,2dB/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 juba	---

Märkus:

a. Sufiks XN tähistab kiudainet tüüpi

b. Kiu ja toru värvikorraldus on täpsustatud värvi tuvastamise tabelis

c. Uni-toru mittemetalliline valgustus antirodentivastane kiudoptiline kaabel ei tohiks välistingimustes säilitada rohkem kui 6 kuud, et hoida kaabli rull hea olek
