Uni-toru mittemetalliline 73 kesta kerge kaal valgustus-rodentivastane kiudoptiline kaabel

UNI-toru mittemetallilise 73 kesta kerge raskuse valgustuse struktuur, mis on rodentse kiudoptilise kaabli, on ühe režiimilise optilise kiu või mitme režiimilise optilise kiudaine panemine lahtisesse torusse, mis on valmistatud kõrgest mooduli polüestermaterjalist, ja toru on täidetud veekindla ühendiga. Optilise kaabli veekindla jõudluse tagamiseks lisatakse lahtisele torule vee blokeeriv materjal. Lahtine toru on mähitud FRP -vardaga ja kaabli südamikule ekstrudeeritakse kiht polüetüleenist sisekestaga. Pärast FRP -vöö pikisuunalist mähkimist ekstrudeeritakse kaabli moodustamiseks polüetüleenist väliskest.

Saada päring

Tootekirjeldus

Omadused

Head mehaanilised ja temperatuuri omadused

Hea hüdrolüüsiresistentsus ja kõrge tugevus

Spetsiaalne torude täitmise ühend tagab kiudainete kriitilise kaitse

Hea külgsurvetakistus ja pehmus

Pakkimine FRP tagab kaabli tõmbetugevuse ja pakub lahtine torule head kaitset

Pakitud FRP- ja FRP-lindirmor muudavad kaabli suurepärase närilisekindla jõudluse

Polüetüleen (PE) kest on hea vastupidavus UV -kiirgusele

Väike läbimõõt, kerge ja sõbralik paigaldus

Standardid

GYQFXTY73 Cable vastab nii standardsele YDT 769-2010 kui ka IEC 60794-1.

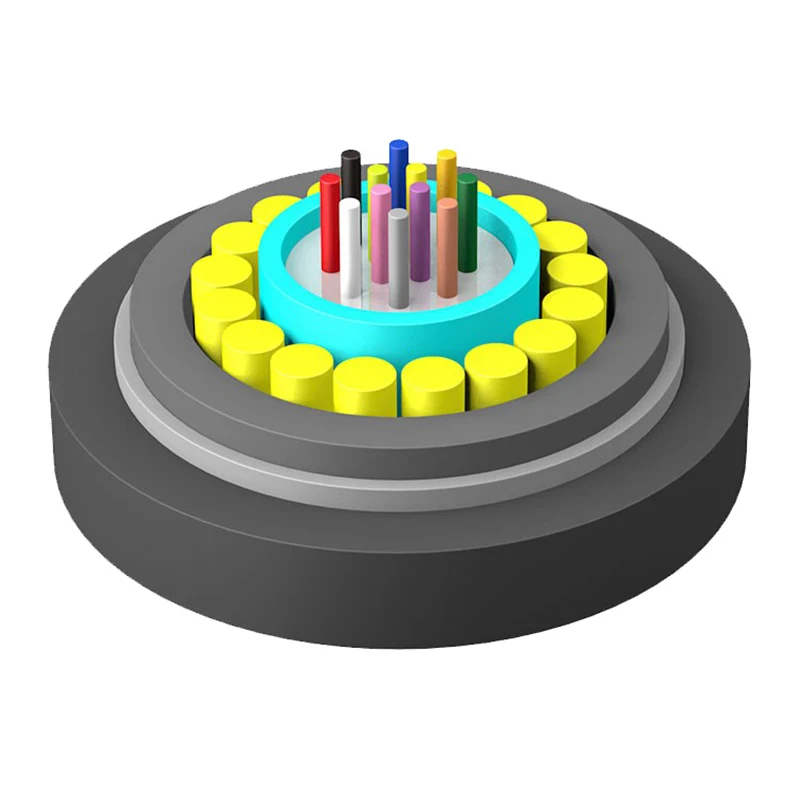

Konstruktsiooni joonistamine

1. kiudu

2.Tube täiteühend

3.Loose toru

4.FRP

5.Küllane täitmismaterjal

6.Pe sisekesta

7. vee blokeeriv materjal

8.FRP -lint

9.PE väliskest

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Tehnilised parameetrid

Kaablitüüp (Suurendas 2 kiudu)	Kiudaine arv	Kaabli kaal (viide) (kg/km)	Tõmbetugevus Pikk/lühiajaline (n)	Purustamiskindlus Pikk/lühiajaline (n/100mm)	Painderaadius Staatiline/dünaamiline (MM)
Gyqfxty73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10/20d
Gyqfxty73-12 ~ 24xn	14 ~ 24	111
Gyqfxty73-26 ~ 36xn	26 ~ 36	148

Ladustamine/töötemperatuur: -40 ℃ -+70 ℃

Optilised omadused

Kiu tüüp	Sumbumine (+20 ℃)				Ribalaius		Numbriline ava	Kaabli väljalõige lainepikkus λcc
Kiu tüüp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numbriline ava	Kaabli väljalõige lainepikkus λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3,3db/km	≤1,2dB/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015na	---
62,5/125 um	≤3,5db/km	≤1,2dB/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015na	---

Märkus:

a. Sufiks XN tähistab kiudainet tüüpi

b. Kiu ja toru värvikorraldus on täpsustatud värvi tuvastamise tabelis

c. UNI-toru mittemetalliline 73 kesta kerge kaal valgustus rodentivastane kiudoptiline kaabel ei tohiks ladustada õuekeskkonnas rohkem kui 6 kuud, et hoida kaablirull hea olek
