Eelnevalt ühendatud kiudoptilise kaabli jaotuskasti GFS-004-008C

1. kindral

1.1 Kirjeldus

Eelnevalt ühendatud optiline jaotuskast kui kõige arenenum FTTX-võrgu jaotussõlme seadmed, tagavad FTTX-võrgu kiire ja usaldusväärse ühenduse, head kaitset ja haldamist.

GFS-004-008C

1.2 Standardid vastavad

Pakutavad toodangu on kavandatud, toodetud ja testitud vastavalt standarditele järgmiselt:

1.3 rakenduste keskkond

2. Omadused

1. Alumine kest ja ülemine kate on keevitatud kuuma plaadi keevitamisega, mis pole eemaldatav.

2. materjal: lk+gf.

3. niiskusekindlus, veekindel, tolmukindel, vananemisvastane.

4. Kaitsetase kuni IP68.

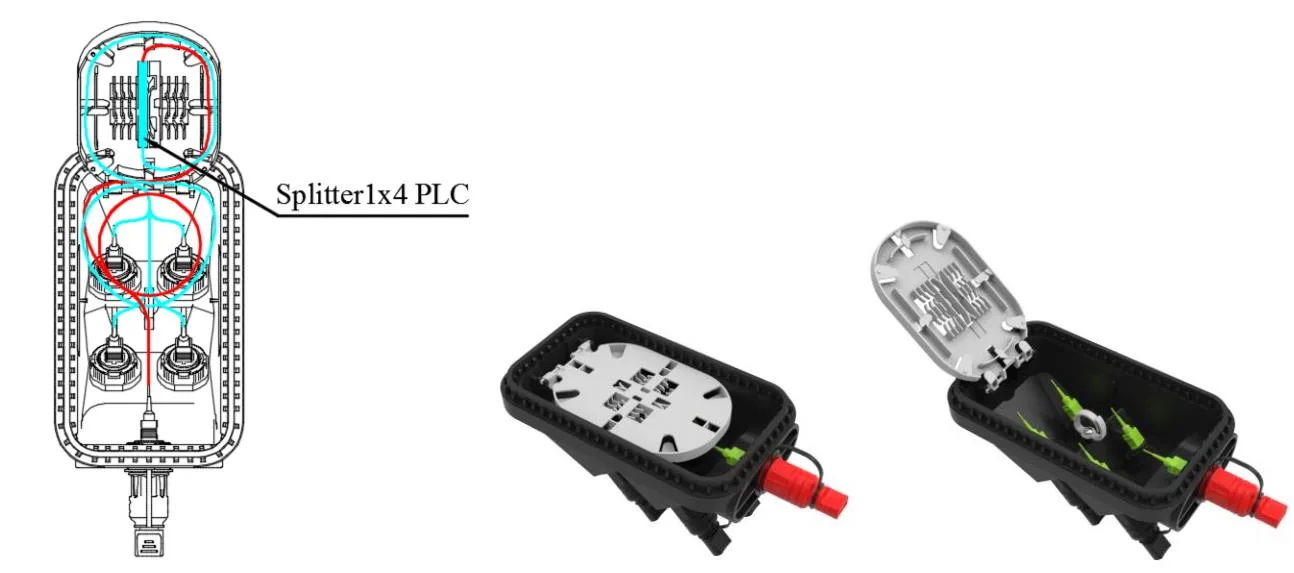

5. Interjöör on varustatud 1x4 plc jagajaga.

6. Paigaldusmeetod: poolakatele kinnitatud, õhust paigaldatud, seinale kinnitatud.

3. Spetsifikatsioonid

3.1 Mehaanilised spetsifikatsioonid

4. Konfiguratsioon

Peamised optilised parameetrid

Ülaltoodud tabelis näidatud optilised parameetrid on vaikeväärtused ja neid saab kohandada vastavalt nõuded.

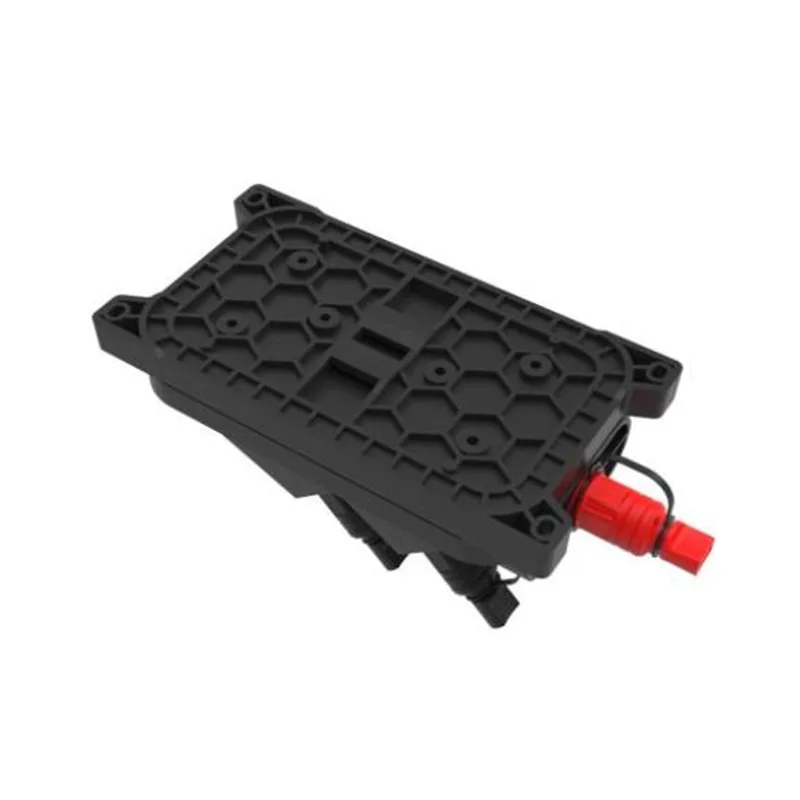

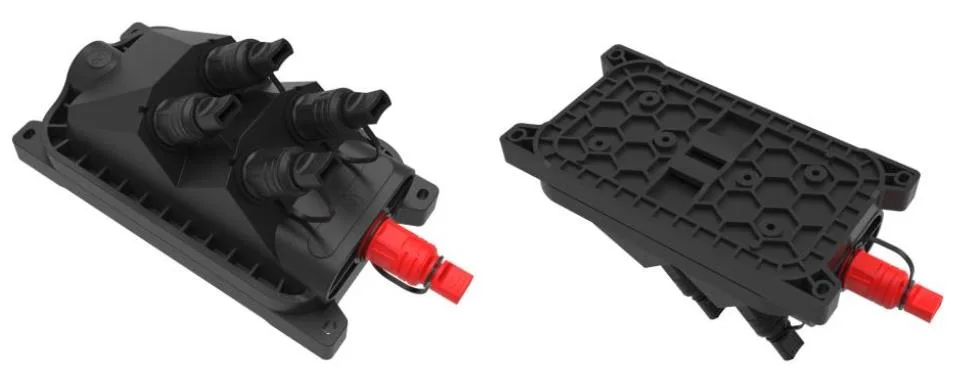

5. Tootepilt

5.1 Tootekaabli viisid:

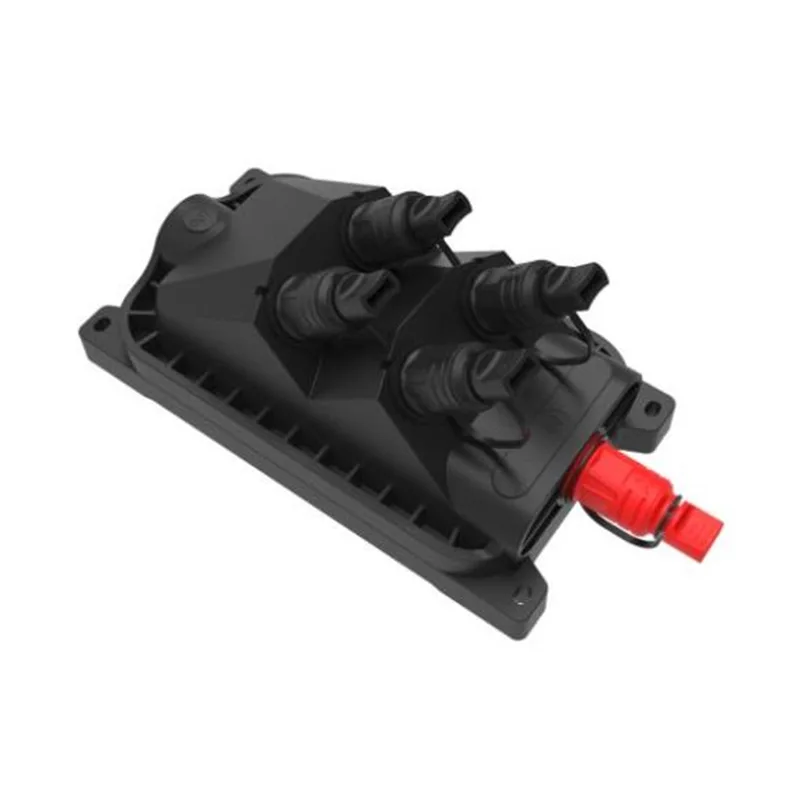

GFS-004-008C tootepilt

6. keskkonnaomadused

See toode vastab ROHS -i keskkonnakaitse direktiivile ning plii, kaadmiumi, elavhõbeda, heksavalentse kroomi, polübromitud bifenüüli (PBB) (PBB) (PBB) (PBB) ja polübromitud difenüüleeter (PBDE) sisaldus ei ületa piiri.

7. Paigaldamine

7.1. Seinale kinnitatud paigaldus

Puurige 4 auku seina, mis põhineb tabelil 1, asetage paisupolt φ8*40, asetage kast augud sobitamiseks ja kasutage polti kinnitamiseks.

Seinale kinnitatud paigaldus

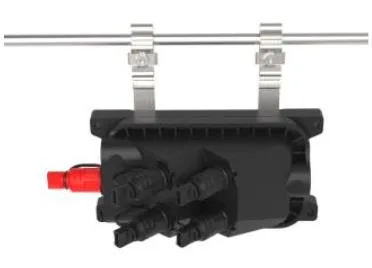

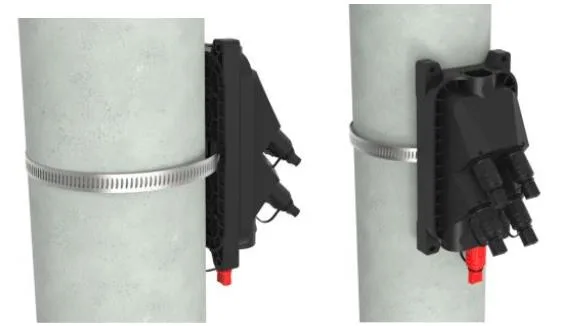

7.2. Poolakale kinnitatud installimine

Parandage 1 pooluse rõnga komplekt telekommunikatsiooni poolusele

Poolaka paigaldatud paigaldus

7.3. Üldstruktuur

Siduge kaks traadile riputatud pealiskuse külge paigaldatud ja seejärel poltidega, vältige juhtumi väljalangemist.

Üldstruktuur

8.

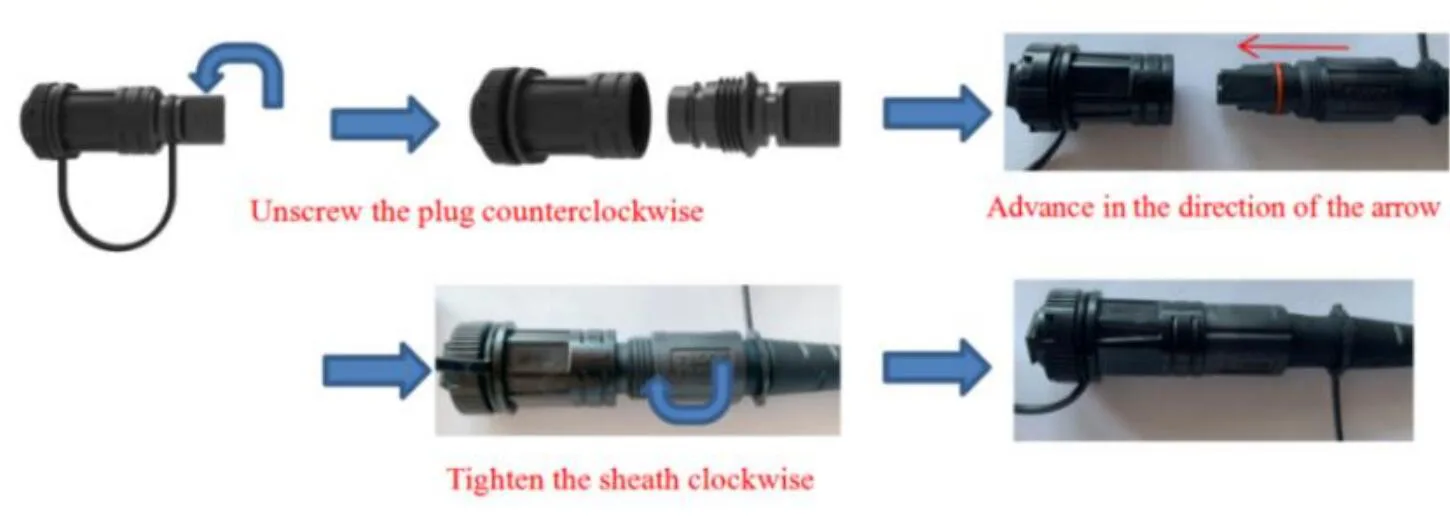

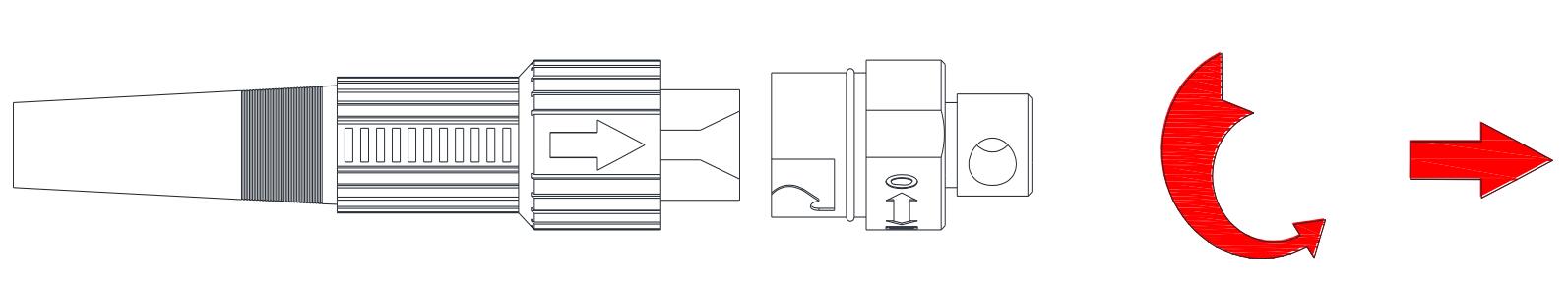

8.1 eelnevalt ühendatud adapter - A （E）

⚫ Pöörake kiudühenduse nooleosa vastupäeva ja võtke välja tolmukork.

⚫ Kiudühenduse nooleosa on ülal, sisestage kiudude pistik pistikupesasse ja pöörake nool osa päripäeva.

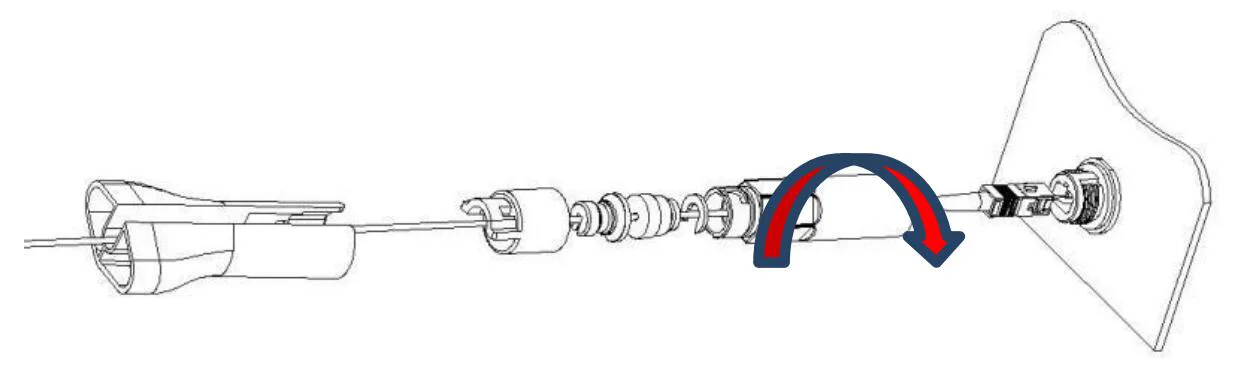

8.2 eelnevalt ühendatud adapter - B （XL）

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Keerake nahast kaabliklambikoha kork päripäeva kestale

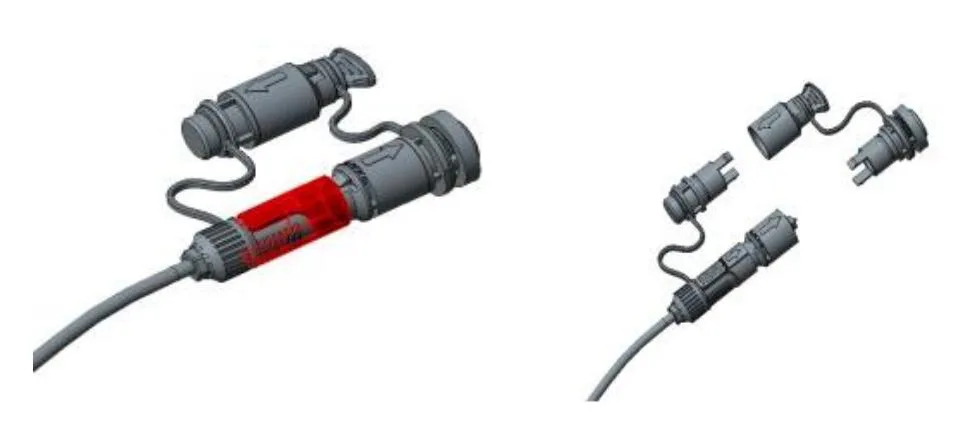

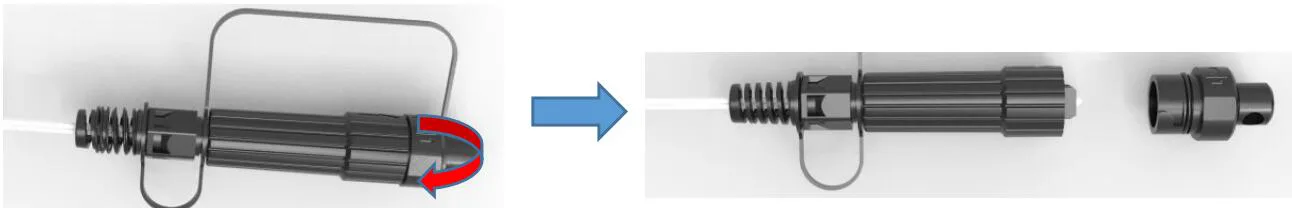

8.3 eelnevalt ühendatud adapter - C

⚫ Lükake tolmukorgi eemaldamiseks noole suunas optilise kiu eelnevalt vormitud pistiku libisemisrõnga; Vajutage nuppu, et võtta välja adapteri tolmukork noole suunas.

⚫ Joondage eelvormitud pistiku korpus adapteri pandlaga, kuni see on kinnitatud. Ühendage kaks tolmukattet samal viisil.

⚫ Paigaldatud kokkupandatud pistik lükkab pandla vabastamiseks libiseva rõnga ja tõmmake põhikorpus selle eraldamiseks tahapoole.

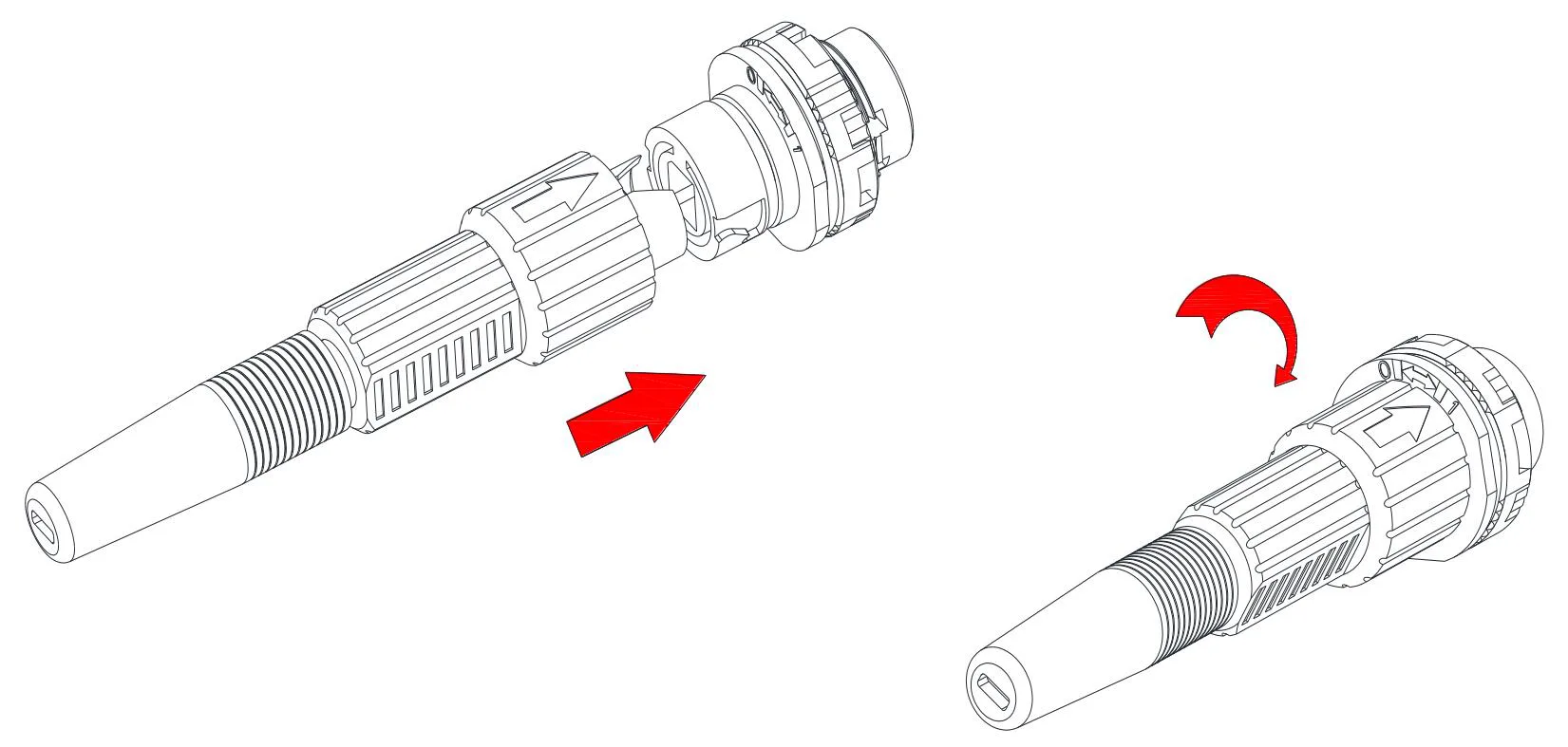

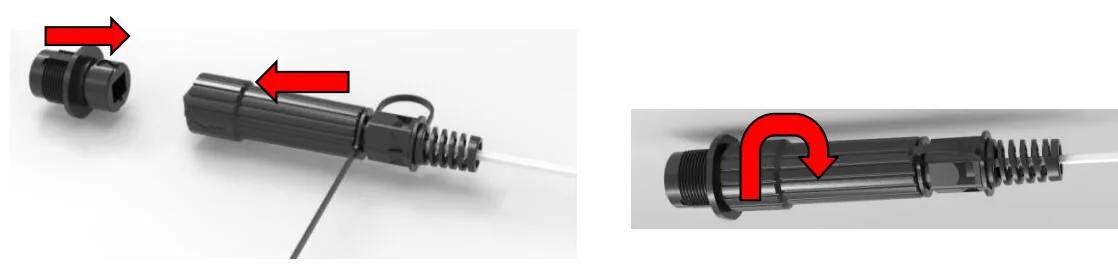

8.4 eelnevalt ühendatud adapter - D

⚫ Keerake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas.

⚫ Ühendage eelnevalt ühendatud pistik D ja eelnevalt ühendatud adapter D noole suunas ja pöörake pistik päripäeva, et see parandada.

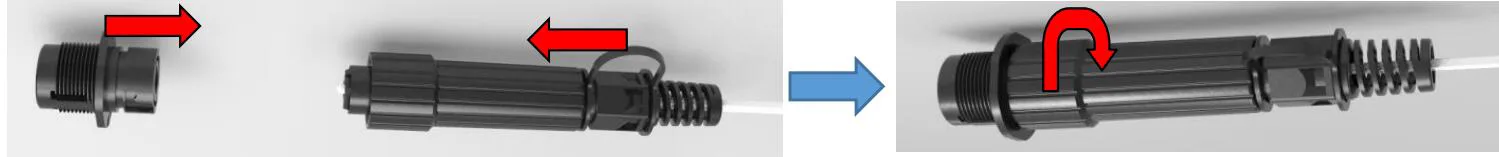

8.5 eelnevalt ühendatud adapter - E (a)

⚫ Pöörake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas

⚫ Ühendage eelnevalt ühendatud pistik E ja eelnevalt ühendatud adapter E noole suunas ning pöörake pistik päripäeva, et see parandada.

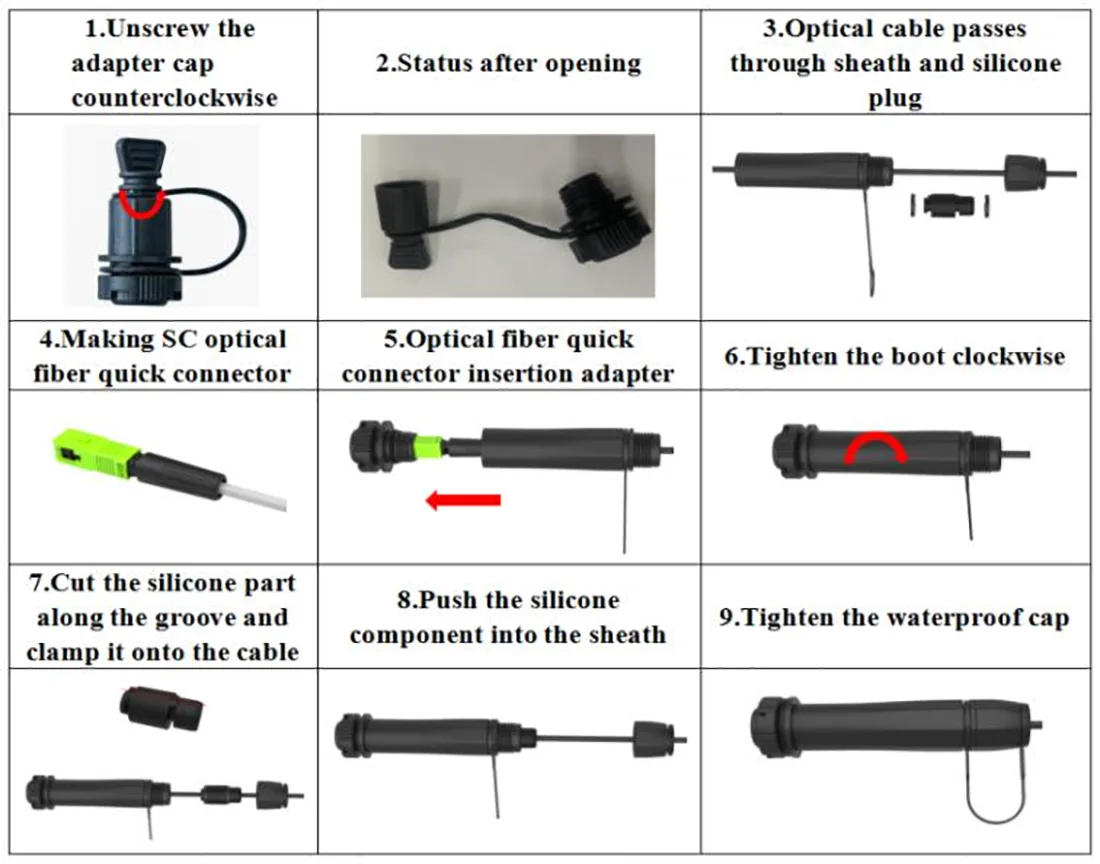

8.6 eelnevalt ühendatud adapter -f

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Kruvige nahast kaabliklambikoha kork päripäeva kestale.

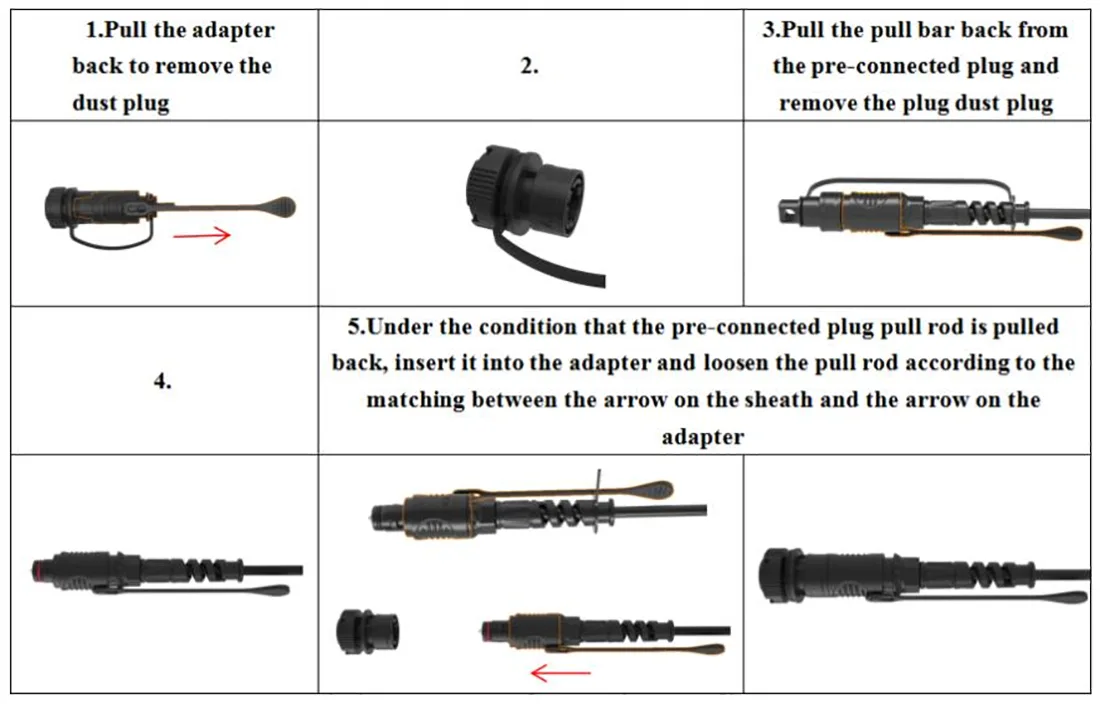

8.7 eelnevalt ühendatud adapter - g

8.8 eelnevalt ühendatud adapter-H-1

8.9 eelnevalt ühendatud adapter-J-1

9. pakett
