Klaasist lõnga juurdepääs hoone kiudoptiline kaabel

Klaasilõnga juurdepääsu hoonete kiudoptilise kaabli konstruktsioon on panna φ250 μm optilise kiud kõrge moodulimaterjalist valmistatud lahtisesse torusse ja täita lahtise toru veekindla materjaliga. Lahtine toru on kaetud klaaskiudude tugevduskomponentide kihiga ja välimine kiht ekstrudeeritakse madala suitsuga nullhalogeenmaterjaliga (LSZH, madal suitsu, halogeenivaba, leegi aeglustav) kestaga.

Saada päring

Tootekirjeldus

Omadused

Hea mehaaniline ja temperatuuri jõudlus

Lahtise toru materjalil endal on hea hüdrolüüsiresistentsus ja kõrge tugevus

Hea survetakistus ja pehmus

Klaasilõnga tugevuse liige tagab tõmbetugevuse

Väike läbimõõt, kerge ja sõbralik paigaldus

Standardid

Järgige standardset YD/T 1770, ICEA-596, GR.409, IEC 60794, IEC 332-1OR IEC 332-3C.

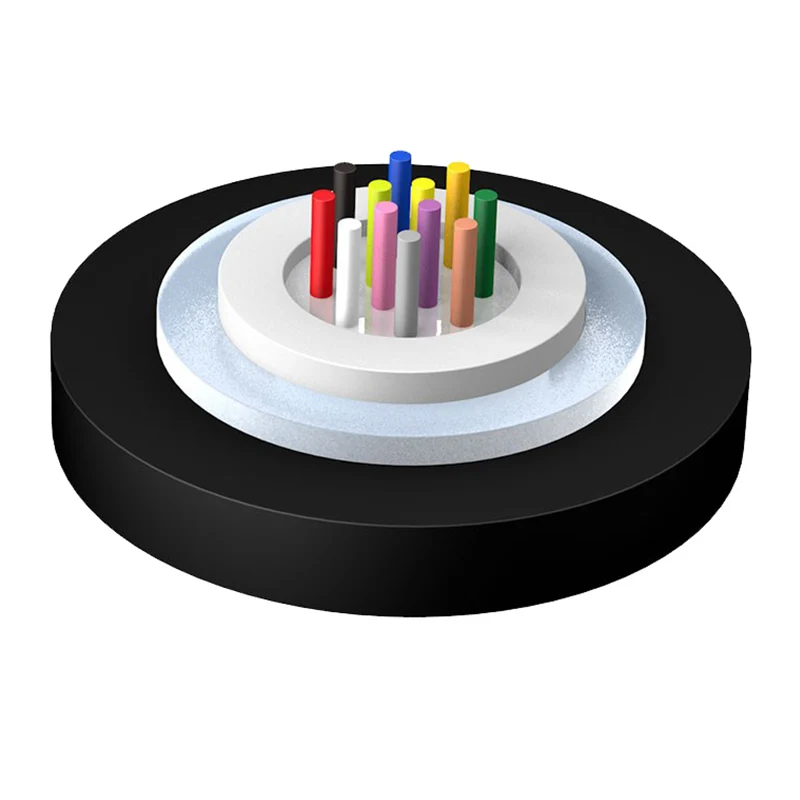

Konstruktsiooni joonistamine

1. kiudu

2.Tube täiteühend

3.Loose toru

4. Glass lõng

5.lszh jope

Glass Yarn Access Building Fiber Optic Cable

Tehnilised parameetrid

Kaablimudel

Kiudaine arv

Kaabli kaal (viide)

(kg/km)

Tõmbetugevus

Pikk/lühiajaline

(N)

Purustamiskindlus

Pikk/lühiajaline

(N/100mm)

Painderaadius

Dünaamiline/staatiline

(mm)

ABC-I-zk-2 ~ 12xn

2 ~ 12

55.5

200/660

300/1000

10D/20D

ABC-I-ZK-14 ~ 24xn

14 ~ 24

200/660

300/1000

10D/20D

Optilised omadused

Kiu tüüp	Sumbumine				Ofl	Efektiivne režiimi ribalaius	10 Gbit/s Etherneti lingi pikkus	Minimaalne painderaadius
Tingimus	1310/1550nm		850/1300nm		850/1300nm	850NM	850NM	/
Tingimus	Tüüpiline väärtus	Maksimaalne väärtus	Tüüpiline väärtus	Maksimaalne väärtus	850/1300nm	850NM	850NM	/
Ühik	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
