Aramid Yarn Access hoone kiudoptiline kaabel

Aramiidi lõnga juurdepääsu hoonete kiudoptilise kaabli struktuur on φ250 μm optilise kiu panemine kõrge moodulimaterjalist valmistatud lahtisesse torusse ja lahtise toru on täidetud veekindla ühendiga. Lahtine toru on kaetud aramiidi tugevdamise elemendi kihiga ja seejärel on pikisuunas mähitud kiht kahepoolset plastkattega terasvööd (PSP) ja väljast ekstrudeeritakse kiht madala suitsu null halogeenmaterjaliga (LSZH, madala suitsu, halogeenivaba, leegiaegne).

Saada päring

Tootekirjeldus

Omadused

Hea mehaaniline ja temperatuuri jõudlus

Lahtise toru materjalil endal on hea hüdrolüüsiresistentsus ja kõrge tugevus

Hea survetakistus ja pehmus

Aramid lõnga tugevuse liige tagab tõmbetugevuse

PSP suurendav niiskusekindla

Väike läbimõõt, kerge ja sõbralik paigaldus

Standardid

Vastake standardsele YD/T 1770, ICEA.596, GR 409, IEC 60794, IEC 332-1 või IEC 332-3C.

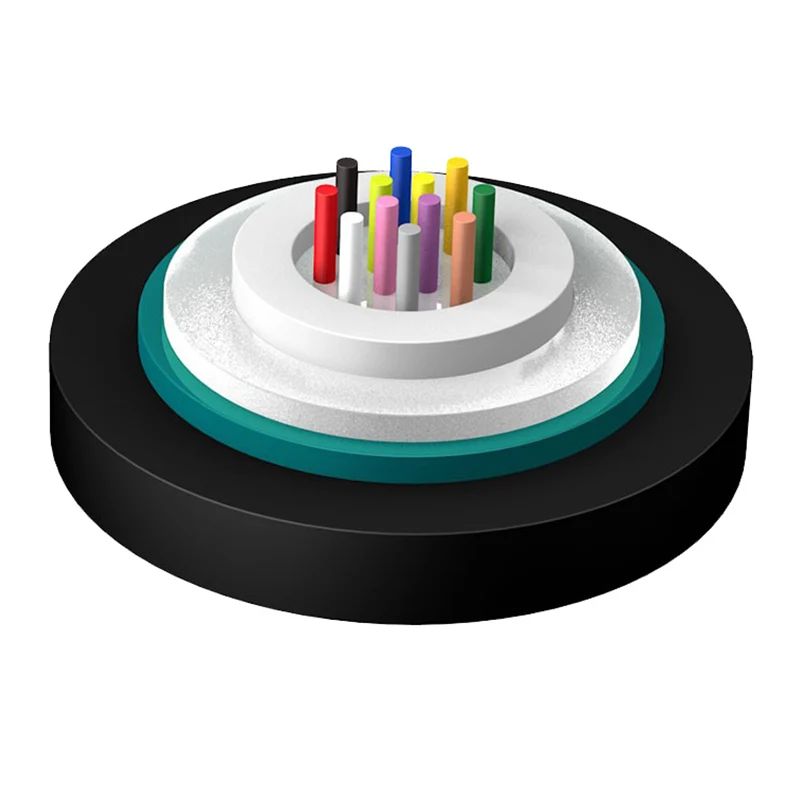

Konstruktsiooni joonistamine

1. kiudaine

2. torude täitmise ühend

3. lahtine toru

4. aramid lõnga

5. PSP

6. LSZH jope

Aramid Yarn Access Building Fiber Optic Cable

Tehnilised parameetrid

Kaablimudel

Kiudaine arv

Kaabli kaal (viide)

(kg/km)

Tõmbetugevus

Pikk/lühiajaline

Purustamiskindlus

Pikk/lühiajaline

(N/100mm)

Painderaadius

Dünaamiline/staatiline

(mm)

ABC-IIS-zk-2 ~ 12xn

2 ～ 12

200/660

300/1000

10D/20D

ABC-IIS-ZK-14 ~ 24xn

14 ～ 24

102

200/660

300/1000

10D/20D

Optilised omadused

Kiu tüüp	Sumbumine				Ofl	Efektiivne režiimi ribalaius	10 Gbit/s Etherneti lingi pikkus	Minimaalne painderaadius
Tingimus	1310/1550nm		850/1300nm		850/1300nm	850NM	850NM	/
Tingimus	Tüüpiline väärtus	Maksimaalne väärtus	Tüüpiline väärtus	Maksimaalne väärtus	850/1300nm	850NM	850NM	/
Ühik	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
