Keerutatud toruga optilise kiu komposiit õhuliini maandusjuhe

Orientalfiber Stranded-tube Optical Fiber Composite Overhead Ground Wire (OPGW) on multifunktsionaalne õhuliini hübriidkaabel Orientalfiberilt, usaldusväärselt Hiina tootjalt ja tarnijalt. See OPGW integreerib optilised kiud keerdunud torustruktuuri, toimides nii õhuliini maandusjuhtmena kui ka suure võimsusega optilise sidekandjana. See on konstrueeritud tagama stabiilse andmeedastuse, tugeva mehaanilise jõudluse ja pikaajalise vastupidavuse üldkasutatavates juurutuskeskkondades. Toode sobib elektrivõrkudele, raudteedele ja muudele infrastruktuuriprojektidele, kus kombineeritud piksekaitse ja side töökindlus on hädavajalikud.

Saada päring

Tootekirjeldus

Kaasaegses elektrivõrgu ehituses pole nõudlus samaaegse kõrgepingeülekande ja kiire andmeside tagasiühenduse järele kunagi olnud suurem.Idamaine kiudpakub spetsialiseerunudKeerulise toruga optilise kiu komposiitmaandustraat (OPGW), keerukas hübriidkaabel, mis on mõeldud traditsiooniliste varjestusjuhtmete asendamiseks. Integreerides optilised kiud keerdunud metallkonstruktsiooni, pakub meie OPGW kahefunktsioonilist lahendust: pakkudes kõrgepingeliinidele usaldusväärset piksekaitset, olles samal ajal telekommunikatsiooni ja võrgu automatiseerimise tugisammas.

Toote määratlus: kahe rolliga infrastruktuur

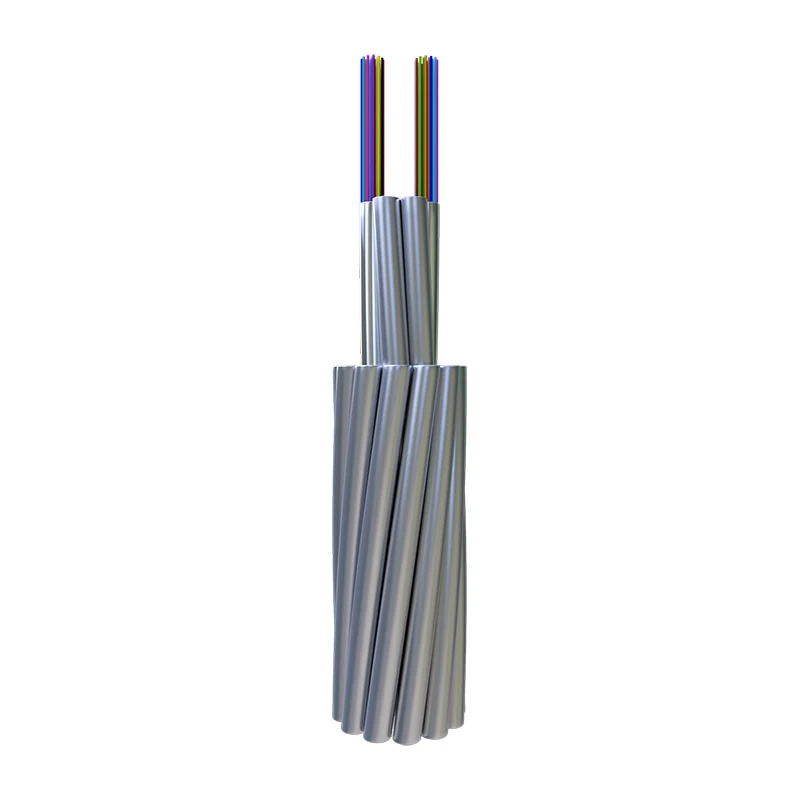

TheKeerutatud toruga optilise kiu komposiit õhuliini maandusjuheon õhukaabel, mis täidab tavapärase maandusjuhtme funktsioone (kaitseb ülekandeliini pikselöögi ja lühisvoolude eest), sisaldades andmeedastuseks optilisi kiude. See luhtunud disain võimaldab suuremat kiudude arvu ja suuremat vastupidavust, muutes selle eelistatud valikuks magistraalvõrgu ehitamiseks elektrivõrkude sektoris.

Strateegiline väärtus hangete ja projekteerimise jaoks

ValimineIdamaine kiudkuna teie tarnepartner tagab, et teie infrastruktuur vastab 2026. aasta energiamaastiku rangetele nõudmistele. Peamised hanke eelised hõlmavad järgmist:

Kõrge kiudainete tihedus:Meie keerdunud toruga disain mahutab oluliselt rohkem kiude kui kesktoru versioonid, toetades tulevikukindlat võrgulaiendust 5G ja nutika võrgu asjade Interneti jaoks.
Optimeeritud lühisevõimsus:Loodud taluma suuri rikkevoolusid, kahjustamata sees olevate optiliste kiudude terviklikkust.
Vähendatud elutsükli kulud:Kui kasutusiga vastab ülekandeliinile endale,Keerutatud toruga optilise kiu komposiit õhuliini maandusjuhevähendab vajadust sagedase hoolduse või uuendamise järele.
Globaalne logistika ja ulatus:Aastase toodanguga 20 miljonit dollarit pakume tootmismahtu, mis on vajalik 500 KV ja 750 KV riikliku tasandi infrastruktuuriprojektide toetamiseks.

Tehnilised omadused ja jõudluse eelised

TheIdamaine kiudOPGW on toodetud täpselt, et tagada selle õitseng ka kõige muutlikumates väliskeskkondades:

Mehaaniline stabiilsus:Täpne protsessijuhtimine tagab, et kiud jäävad pingevabaks isegi tugeva tuule, jääkoormuse või suure tõmbejõuga paigaldusjõudude korral.
Soojuskaitse:Keerutatud torud on täidetud spetsiaalsete ühenditega, mis kaitsevad kiude elektriliini lühise korral tekkiva äärmise kuumuse eest.
Korrosioonikindlus:Alumiiniumkattega terasest (ACS) ja alumiiniumsulamist juhtmeid kasutades on kaabel ranniku- või tööstuspiirkondades keskkonnaseisundi halvenemise suhtes väga vastupidav.
Suure läbimõõduga valikud:Spetsiaalselt loodud vastama uute kõrgepinge ülekandesüsteemide mehaanilistele nõuetele (110KV kuni 750KV).

Üksikasjalikud spetsifikatsioonid ja disainiparameetrid

Seadme tehniline konfiguratsioonKeerutatud toruga optilise kiu komposiit õhuliini maandusjuhesaab kohandada vastavalt projekti konkreetsele ulatusele ja elektrinõuetele:

Funktsioon	Standardne spetsifikatsioon	Kasutuslik eelis
Pinge aste	110KV, 220KV, 500KV, 750KV	Mitmekülgne piirkondlike ja riiklike võrkude jaoks.
Kiudude arv	Kuni 144 kiudu (või rohkem soovi korral)	Toetab tohutut andmeedastust.
Materjali koostis	ACS (alumiiniumiga kaetud teras) + AA (alumiiniumisulam)	Kõrge tugevuse ja kaalu suhe.
Standardite järgimine	IEEE 1138, IEC 60794-4	Tagab ülemaailmse koostalitlusvõime ja ohutuse.

Põhirakendused: nutika võrgu volitamine

TheKeerutatud toruga optilise kiu komposiit õhuliini maandusjuhealatesIdamaine kiudon kriitiline komponent mitmes võtmesektoris:

Kõrgepinge ülekanne:Peamine maandusjuhe vastvalminud 220KV ja 500KV liinidele, mis pakub piksevarjestust ja maandust.
Toiteallika side:Trafojaamade reaalajas jälgimine, kaugmõõtmine ja kaitserelee.
Lairiba tagasiühendus:Üleliigse fiibervõimsuse rentimine sideoperaatoritele maapiirkondade või kaugside andmeedastuseks.
Nutivõrgu haldamine:Hõlbustab madala latentsusega sidet, mis on vajalik automaatseks rikete tuvastamiseks ja võrgu iseparanemiseks.

Omadused

● Täpne protsessijuhtimine, et tagada hea mehaaniline ja temperatuurinäitaja

● Suurem läbimõõt ja rohkem optilisi kiude

● Stabiilne struktuur ja kõrge töökindlus

● Kõrge tõmbetugevus ja suur lühiajaline voolutugevus

Optilise kiu omadused

	Sumbumine				Ribalaius		Polarisatsioon Režiimi dispersioon
	@ 850 nm	@ 1300 nm	@ 1310 nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Individuaalne Fiber	Disain Lingi väärtus (M = 20, Q = 0,01%)
G652D	—	—	≤0,35 dB/km	≤0,21 dB/km	—	—	≤0,20ps/ km	≤0,1 ps/ km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/ km	≤0,1 ps/ km
50/125 μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Konstruktsioonid ja jõudlus

	Klassifikatsioon	Materjal	Väärtus
Ehitus	Optiline kiud	G652D/G655 jne.	2-144
	Kaitsetoru	Roostevabast terasest toru	1,5-6 mm
	Luhtunud joon	AS traat/AA traat/Al Rod	1,5-6 mm
	Max Läbimõõt		30 mm
	Max Läbilõige		500 mm²
Iseloomulik	Vastavalt DL/T standarditele 832, IEC60794-4-10, IEEE1138
	Max Tõmbetugevus (RTS) (kN)		700
	Max Muljumistugevus (N/100 mm)		3000
	Max Lühise voolu võimsus (40 ℃ kuni 200 ℃) (kA2s)		2000
	Min. Painderaadius (dünaamiline)		20D
	Min. Painderaadius (staatiline)		15D
Keskkond Esitus	Paigaldamine (℃)		-10 kuni +50
	Transport ja käitamine (℃)		-40 kuni +65

Märkus: D on kaabli läbimõõt.

Konkreetne tüüp ja tehnilised andmed

Ei.	Tehnilised andmed
Ei.	Toote tüüp	Struktuuri tüüp	Max Fiber Count	AS Wire osakond (mm2)	Läbimõõt (mm)	Kaabli kaal (kg/km)	Hinda tõmbetugevust (kN)	20℃DC Vastupidavus (Ω/km)	Lühiajaline vooluvõimsus (40-200℃kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS＋4/2,5/20AS＋ 11/2.8/20AS, optiline seade 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, optiline seade 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, optiline seade 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, optiline seade 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, optiline seade 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, optiline seade 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA , optiline seade 1/2.7	24	≈37 ≈74 (AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, optiline seade 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, optiline seade 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, optiline seade 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3,2/20AS＋4/3,0/20AS＋ 12/3.0/20AS, optiline seade 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3,2/30AS＋4/3,0/30AS＋ 12/3.0/30AS, optiline seade 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, optiline seade 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, optiline seade 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, optiline seade 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, optiline seade 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/20AS, optiline seade 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3,3/30AS＋5/3,2/30AS＋ 12/3.2/30AS, optiline seade 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/AA, optiline seade 1/3.1	36	≈49 ≈96 (AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS＋5/3,3/20AS＋ 12/3.3/20AS, optiline seade 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS＋5/3,3/30AS＋ 12/3.3/30AS, optiline seade 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS＋5/3,3/40AS＋ 12/3.3/40AS, optiline seade 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS＋4/3,3/20AS＋ 12/3.3/20AS, optiline seade 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS＋4/3,3/30AS＋ 12/3.3/30AS, optiline seade 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS＋5/3,5/20AS＋ 12/3.5/20AS, optiline seade 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS＋4/3,6/20AS＋ 12/3.6/20AS, optiline seade 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS＋5/3,6/14AS＋ 12/3.6/14AS, optiline seade 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS＋5/3,6/20AS＋ 12/3.6/20AS, optiline seade 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS＋5/3,6/30AS＋ 12/3.6/30AS, optiline seade 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113 262]	1/3,8/40AS＋5/3,6/40AS＋ 12/3.6/40AS, optiline seade 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS＋4/2,5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Optiline seade 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Mehaanilised ja keskkonnakatsete omadused

Üksus	Test meetod	Nõuded
Pinge	IEC 60794-1-2-E1 Laadimine: vastavalt kaabli struktuurile Näidis pikkus: mitte vähem kui 10 m, ühendatud pikkus vähemalt 100 m Kestus aeg: 1 min	40% RTS täiendavat kiudude pinget pole (0,01%), täiendavat pole sumbumine (0,03 dB). 60% RTS kiudude tüvi ≤0,25% ，lisa sumbumine≤0,05dB (Ei täiendav sumbumine pärast katset).
Purustama	IEC 60794-1-2-E3 Laadimine: vastavalt ülaltoodud tabelile kolm punkti Kestus aeg: 10 min	Täiendav sumbumine 1550 nm juures ≤0,05 dB/kiud; Elemente ei kahjustata
Vesi Tungimine	IEC 60794-1-2-F5B Aeg : 1 tund Proovi pikkus: 0,5m Vesi kõrgus: 1m	Ei vee lekkimine.
Temperatuur Jalgrattasõit	IEC 60794-1-2-F1 Näidis pikkus: mitte vähem kui 500 m Temperatuur vahemik: -40 ℃ kuni +65 ℃ Tsüklid: 2 Temperatuur rattasõidu testi ooteaeg: 12h	The sumbumisteguri muutus peab olema väiksem kui 0,1 dB/km 1550 nm juures.

Korduma kippuvad küsimused (KKK)

Miks on keerdunud toruga OPGW kõrgepingeliinide jaoks parem?

Keerulise toruga disain võimaldab suuremat kaabli läbimõõtu ja suuremat kiudude arvu. Samuti jaotab see mehaanilise pinge ühtlasemalt üle kaabli, mis on ülioluline 500KV ja 750KV liinides kasutatavate pikaajaliste ristmike jaoks.

Kuidas Orientalfiber tagab OPGW kvaliteedi?

Tegutseme ISO9001 kvaliteedijuhtimise ja ISO45001 ohutussüsteemide alusel. Iga keerutatud toruga optilise kiudkomposiitmaandusjuhtme partii läbib enne tarnimist tõmbetugevuse, muljumiskindluse ja lühise toimimise range testimise.

Kas seda kaablit saab kasutada olemasolevatel liinidel?

Kuigi seda kasutatakse sageli "vastvalminud" liinide jaoks, kasutatakse OPGW-d sageli olemasolevate traditsiooniliste maandusjuhtmete asendamiseks võrgu moderniseerimisprojektide käigus, et lisada vanadele marsruutidele sidevõimalusi.
