Eeltermineeritud ümmargune fiiberoptiline kukkumiskaabel

Eelotsaga ümmargused fiiberoptilised tilkkaablid pakuvad kiire ja täpse ühendussüsteemi kaudu tugevat ja suletud lahendust Fiber to the Home (FTTH) jaoks, vähendades paigaldusaega, tehnilisi vigu ja hooldust. Lisaks tagab see võrgu kõrge töökindluse ja vastupidavuse.

Saada päring

Tootekirjeldus

Tootekategooria: Fiber to the Home (FTTH) ühenduvuslahendused
Võtmefunktsioon: Kiiresti paigaldatav tugevdatud SC/APC-otsaga plug-and-play-drop-kaabel.
Vastavus: vastab IEC 61754-4 optilise liidese jõudluse standarditele.

Orientalfiber pakub eellõigatud ümmargust fiiberoptilist langevat kaablit kui suure jõudlusega lahendust elamutes ja kommertskasutuses. See Jiangsu Xuben Photoelectric Technology Co., Ltd. disainitud kaabel integreerib tugeva mehaanilise kaitse täppiskonstrueeritud pistikutega, et tagada stabiilne signaaliedastus erinevates keskkonnatingimustes.

Toote määratlus ja funktsionaalne ulatus

Eeltermineeritud ümmargune fiiberoptiline kukkumiskaabel on spetsiaalne optiline koost, mis koosneb suure tõmbetugevusega 5 mm ümarkaablist, mis on tehases kinnitatud tugevdatud SC/APC-pistikuga. Erinevalt tavalistest väljaotsaga kaablitest välistab see eelühendatud lahendus vajaduse kohapealse splaissimise järele abonendi otsas, kasutades kvaliteetset tsirkooniumümbrist, et säilitada väike sisestuskadu ja suur tagasivoolukadu kogu võrgu eluea jooksul.

Peamised eelised ja tehniline tipptase

1. Täppistehnika

Eeltermineeritud ümmarguse fiiberoptilise kukkumiskaablil on tugevdatud SC/APC-pistik küljel A, mis tagab suletud ja ilmastikukindla ühenduse. Tsirkooniumtorude kasutamine tagab stabiilse joonduse, vähendades signaali halvenemise ohtu temperatuurikõikumiste või mehaanilise vibratsiooni tõttu.

2. Täiustatud vastupidavus

Pikaealisuse tagamiseks ehitatud kaabli konstruktsioon sisaldab:

HDPE/LSZH välisjope: tagab vastupidavuse UV-kiirgusele ja keskkonnamõjudele.

Vett blokeerivad komponendid: integreeritud klaaskiud ja aramiidlõngad takistavad niiskuse sissepääsu.

G657A1/A2 kiud: pakub suurepärast paindetundlikku jõudlust, mis on kriitiline kitsa marsruudi jaoks linna FTTH keskkondades.

3. Optimeeritud juurutamise efektiivsus

Eeltermineeritud ümmarguse fiiberoptilise kukkumiskaabli abil saavad sideoperaatorid paigaldusaega märkimisväärselt lühendada. Küljel B asuv "avatud ots" võimaldab torude hõlpsat tõmbamist enne lõplikku lõpetamist jaotuspunktis.

Rakendusväljad

Eeltermineeritud ümmarguse fiiberoptilise kukkumiskaabli mitmekülgsus muudab selle sobivaks erinevatesse suure nõudlusega sektoritesse:

Telekommunikatsioon: viimase miili FTTH-ühendused kodumajapidamiste Interneti-teenuse pakkujatele.

Ringhääling: signaaliedastus raadio- ja televisioonivõrkudele.

Tööstuslik infrastruktuur: esiotsa ühendused nutikate võrkude, raudteetransiidi ja maanteede seiresüsteemide jaoks.

Kohalikud võrgud (LAN): kiire andmeedastus ülikoolilinnakute või kontorikomplekside jaoks.

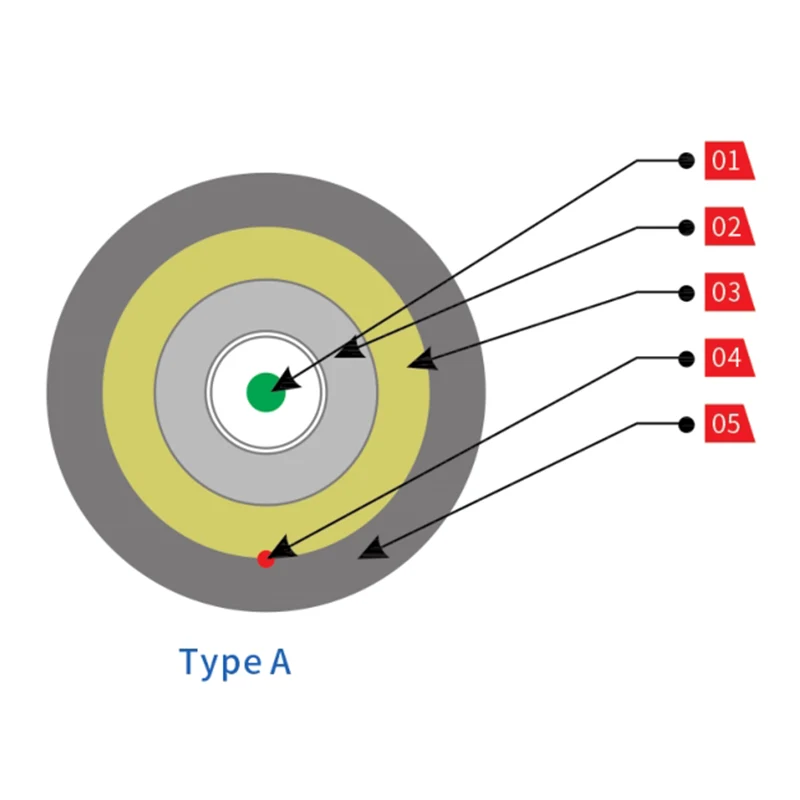

Struktuuri joonistamine

900 μm puhver

PBT toru

Vett blokeerivad klaaskiust ja aramiidlõngast kiudpuhvrid

Ripcord

LSZH jope

Pre-terminated Round Fiber Optic Drop Cable

Tüüp A

900 μm puhver

Sisemine kest

Vett blokeerivad klaaskiust ja aramiidlõngast kiudpuhvrid

Tugevusliige

Ripcord

Väliskest

Sinine värviline joon

Pre-Terminated Round Fiber Optic Drop Cable

Tüüp B

Ühenduse üksikasjad

Mudel: tüüp E

Värv: must

Materjal: PC+ABS

Pistik: SC/APC

Kohaldatav kaabel: 5 mm kaabel

Omadused

Modulaarne disain, lihtne laiendada

See võib töötada ja paigaldada väljapoole

Kaitseaste: IP68

RL: ≥55 dB

Pre-Terminated Round Fiber Optic Drop Cable

Optilised spetsifikatsioonid

Parameeter	Väärtus
Ühenduse tüüp	E tüüp
Pistiku sisestamise kadu (dB)	IL: ≤0,3 dB Max 0,3 dB + 0,4 dB/km * L(km) @ 1310 nm Max 0,3 dB + 0,35 dB/km * L(km) @ 1550 nm vastavalt IEC 61300-3-4 meetodile B
Pistiku tagastuskadu (dB)	RL: ≥55 dB Min. 60 dB @ 1310 ja 1550 nm Vastavalt standardile IEC 61300-3-6
Kaabli pikkus (m)	50, 100, 150, 200, 250 jne
Kaitseaste	IP 68

Kaabli kokkupanek

Sisestuskadu: max. 0,3 dB + 0,35 dB/km * L(km) @ 1310 nm

Max 0,3 dB + 0,21 dB/km * L(km) @ 1550 nm

Vastavalt IEC 61300-3-4 meetodile B

Tagastuskadu: min. 60 dB @ 1310 ja 1550 nm

Vastavalt standardile IEC 61300-3-6

Mehaanilised spetsifikatsioonid

Üksus	Testimismeetod	Nõue
Tõmbetugevus	IEC 60794-1-E1 (1000N/1h)	Kiu pikenemine ≤0,40% Jääkvenivus ≤ 0,05% Sumbumise muutus ≤ 0,1 dB @ 1550 nm
Lamendamine	IEC 60794-1-E3 (1000 N/100 mm 15 minutiga)	Sumbumise muutus ≤ 0,1 dB @ 1550 nm
Mõju	IEC 60794-1-2-E4 (5 N.m löök ja D = 300 mm)	Sumbumise muutus ≤ 0,1 dB @ 1550 nm
Torsioon	IEC 60794-1-2-E7 (25N koormus ja 10 tsüklit)	Summutuse muutus ≤ 0,1 dB @ 1550 nm
Kumerus	IEC 60794-1-2-E6 (D = 100 mm ja 55 N koormus, 25 tsüklit)	Summutuse muutus ≤ 0,1 dB @ 1550 nm
Temperatuurivahemik	IEC 60794-1-2-F1 (-15 °C ~ + 65 °C)	Summutuse muutus ≤ 0,2 dB @ 1550 nm
Vee läbitungimine	IEC 60794-1-2-F5A (3 m pikk, 1 m kõrgus, 24 tundi)	Lõpetage veelekke
Katte kokkutõmbumine	EIA-RS-455-86 (85 °C, 4 tundi) EIA-RS-455-86 (85°C, 4小时)	≤ 5,0%
RoHs (2011/65/EL)	Vastab
