Eelnevalt ühendatud kiudoptilise kaabli jaotuskasti GFS-16SX

1. kindral

1.1 Kirjeldus

Eelnevalt ühendatud optiline jaotuskast kui kõige arenenum FTTX-võrgu jaotussõlme seadmed, tagavad FTTX-võrgu kiire ja usaldusväärse ühenduse, head kaitset ja haldamist.

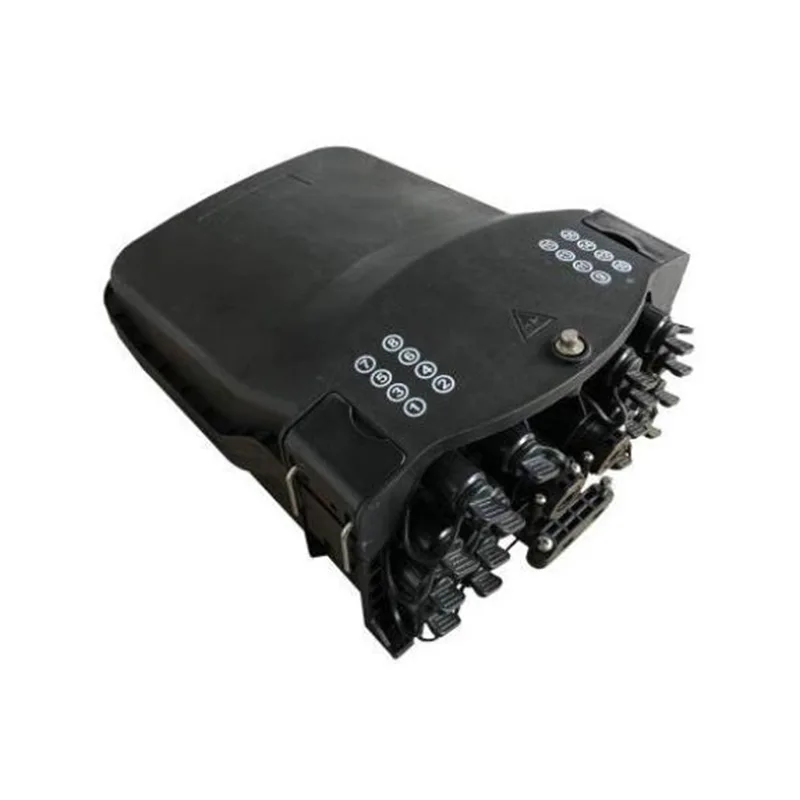

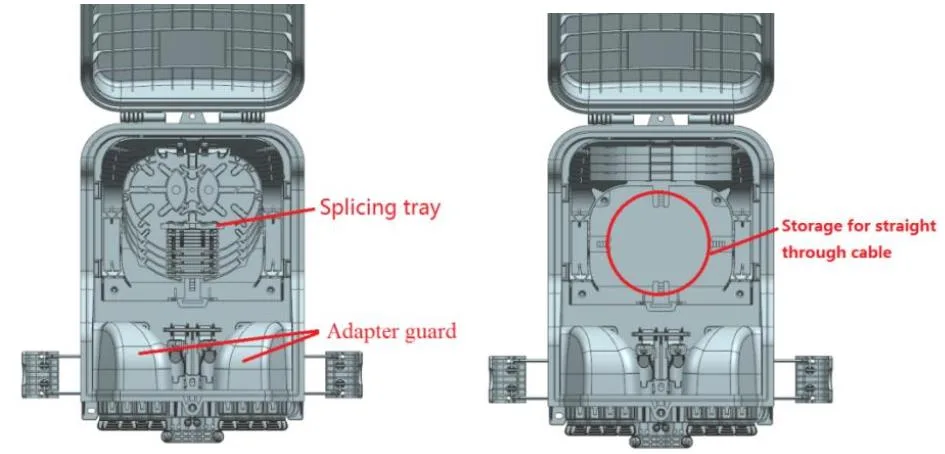

GFS-16SX välimus

1.2 Standardid vastavad

Pakutavad toodangu on kavandatud, toodetud ja testitud vastavalt standarditele järgmiselt:

1.3 rakenduste keskkond

2. Omadused

1. täiustatud struktuuri kujundamine, lihtne töö ja mõistlik marsruutimine.

2. materjal: lk+gf.

3. niiskusekindlus, veekindel, tolmukindel, vananemisvastane.

4. Kaitsetase kuni IP65.

5. 1 ovaalne optiline kaabli sisestus, 2 haru optilise kaabli sissekannet ja 16 eelnevalt ühendatud adapterit.

6. Saadaval on mitmesuguseid splaissimisalust.

7. Paigaldusmeetod: poolakatele kinnitatud, õhust paigaldatud, seinale kinnitatud.

8. Seda saab varustada tilgakaabli hoiualusega, et see vastaks 50 meetri pikkuse 5 mm ümmarguse kaabli ladustamisele.

3. Spetsifikatsioonid

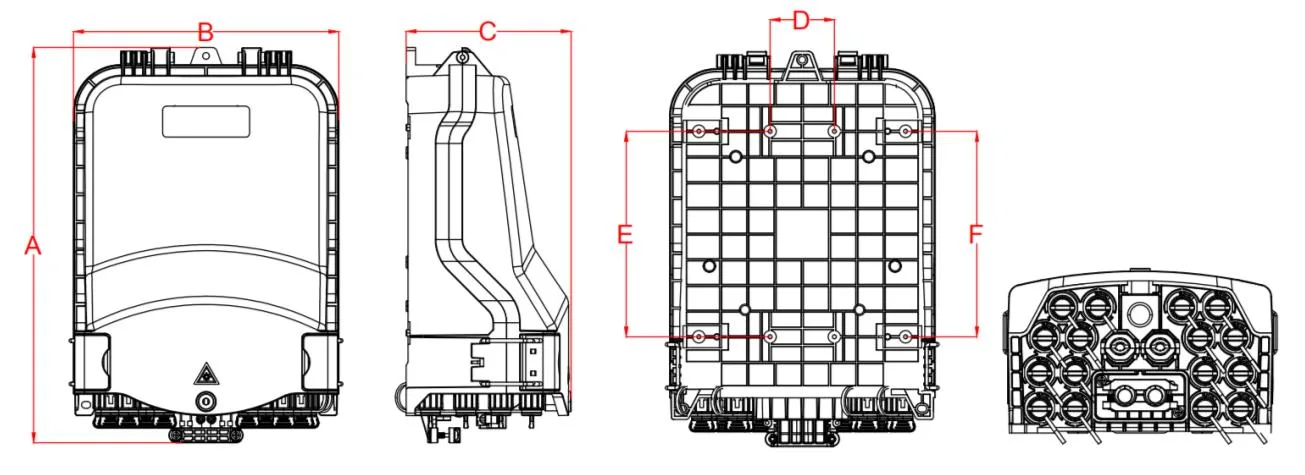

3.1 Mehaanilised spetsifikatsioonid

4. Konfiguratsioon

4.1 peamised optilised parameetrid

Ülaltoodud tabelis näidatud optilised parameetrid on vaikeväärtused ja neid saab kohandada vastavalt nõuetele.

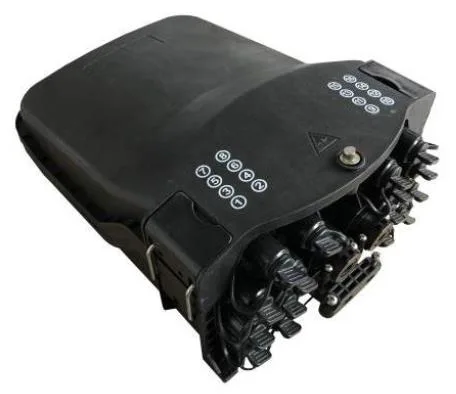

5. Tootepilt

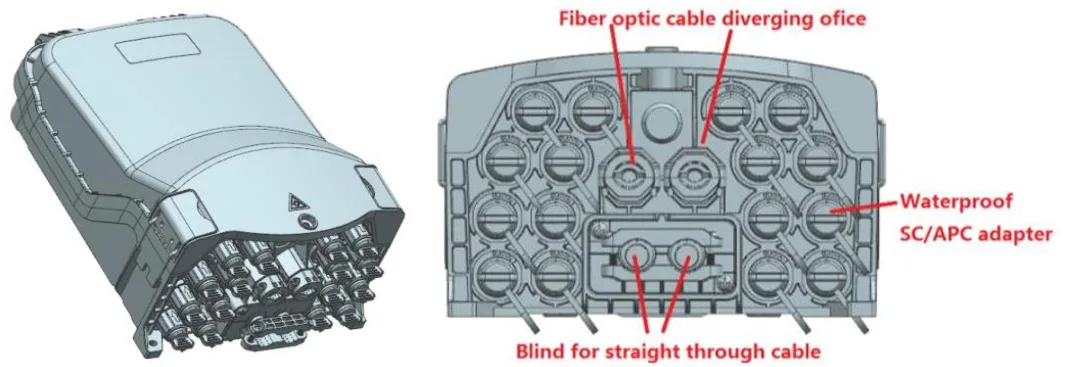

5.1 Tootekaabli viisid:

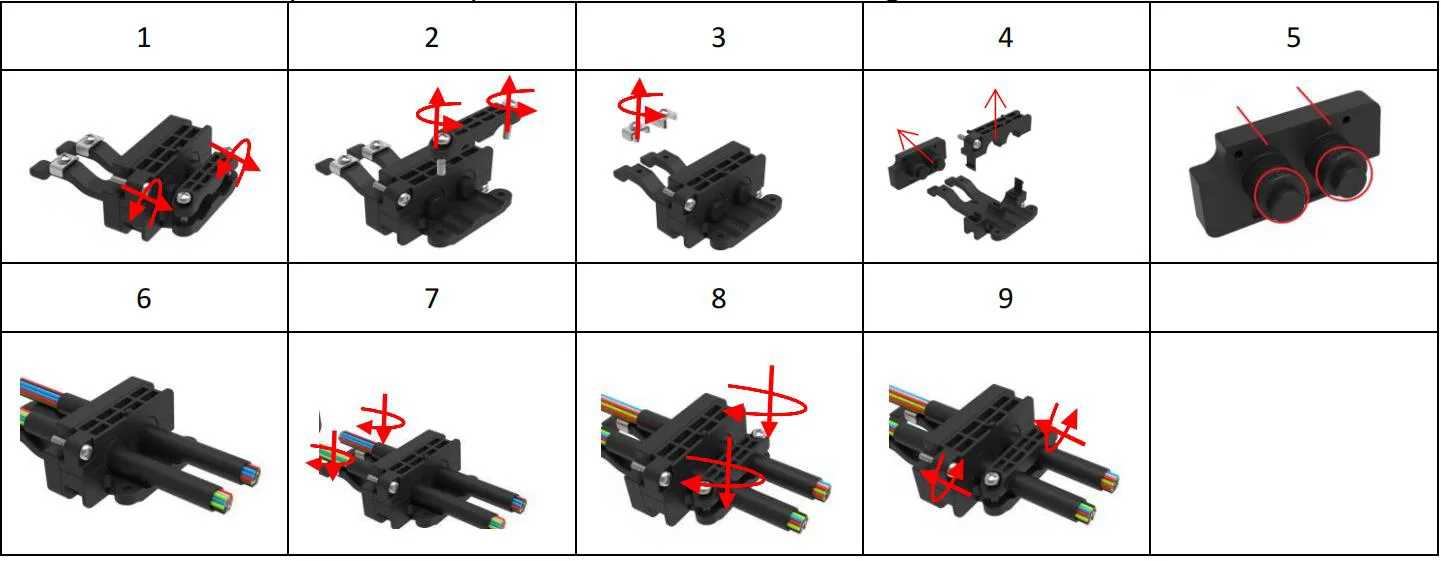

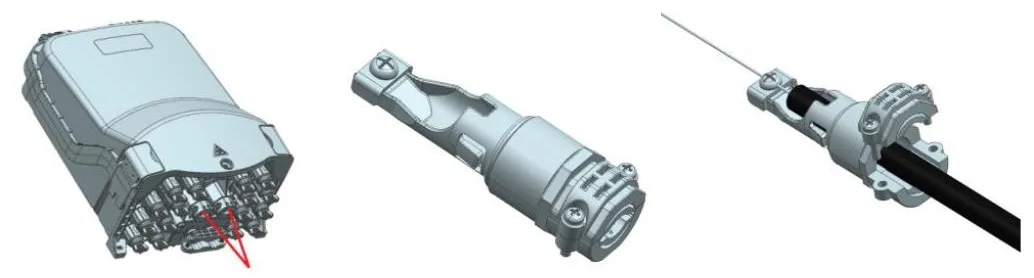

5.2 Kiire pistik

1. lahti keerake kruvi ja eemaldage ühendus.

2. lahti keerake kruvi ja eemaldage rõhuplaat.

3. Kergendage tugevuse liikme surveplaadi kruvi.

4. Eemaldage kummist pistik ja plastosad.

5. Lõika kummist pistik vastavalt vajalikule kaabli suurusele.

6. Mööduge eemaldatud kaabli kaudu kummist pistikust ja pange kaabel kummist pistikuga kokku.

7. Tutvustage tugevuse liige kattesse, suruge surveplaadi alla ja pingutage kruvi, et kinnitada tugevusliige.

8. Vajutage surveplaat alla ja keerake kruvi optilise kaabli kinnitamiseks.

9. Lükake komponendid optilise kaabliga põhja ja pingutage kruvid.

5.3 Kiudoptilise kaabli hargnemine

5.4 Tootekaabli viisid

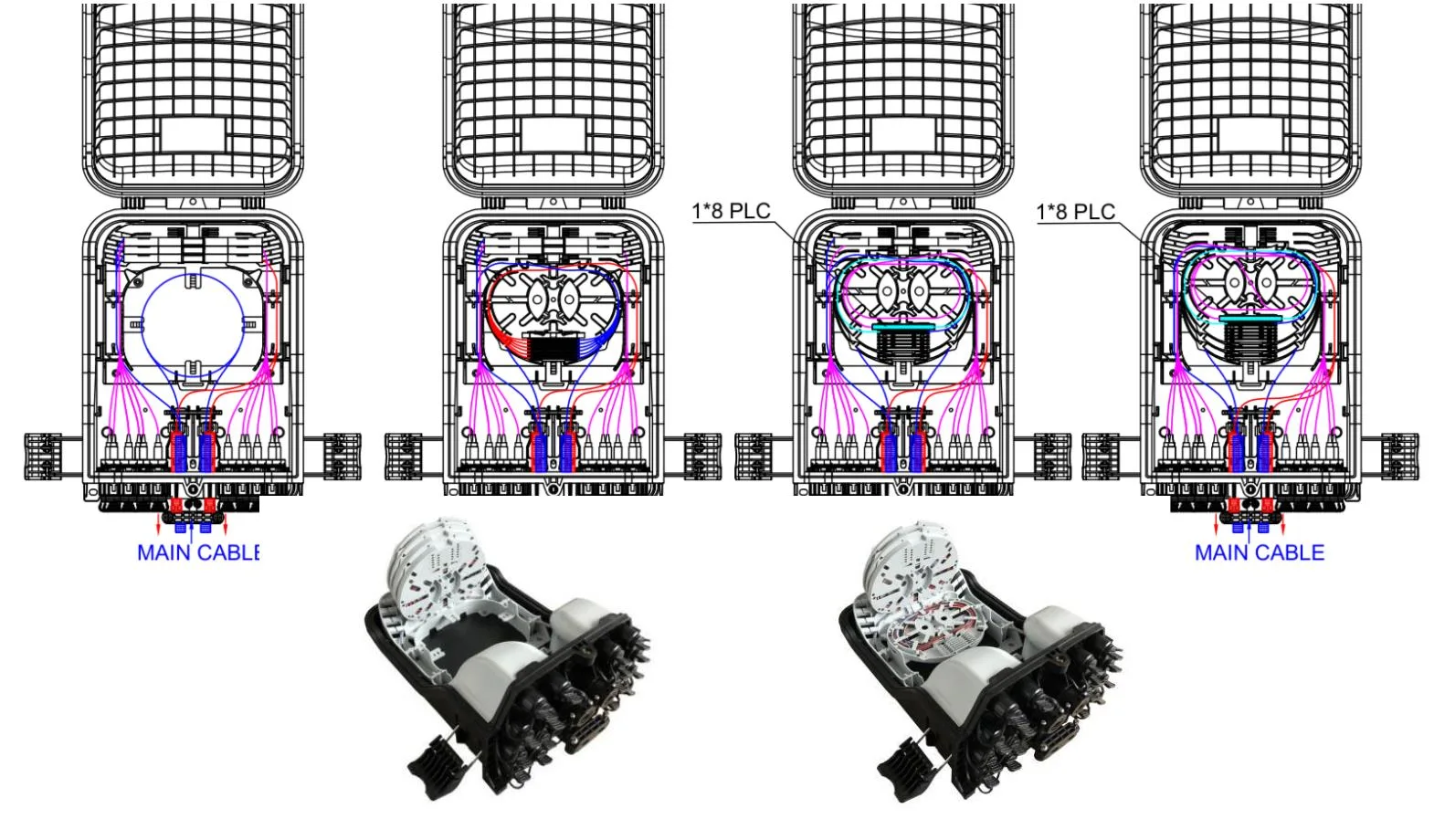

GFS-16SX marsruutimisskeem

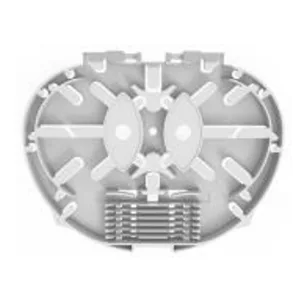

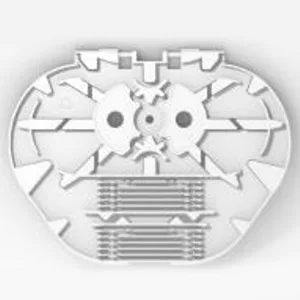

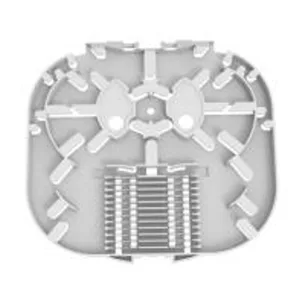

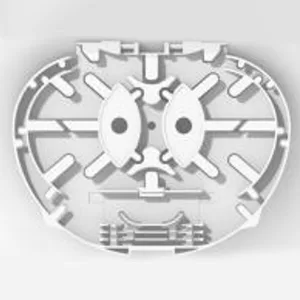

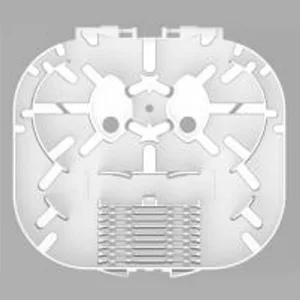

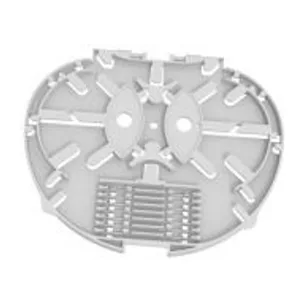

5.5 Splaisialus

Ese	Splaissimine salv a	Splaissimine B	Splitter-salv A-1	Splaissimine C
Mõõtmed (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Netomass (kg)	0.021	0.015	0.021
Pilt
Värvus	Ral7035	Ral7035	Ral7035
Materiaalne	PC+ABS	PC+ABS	PC+ABS
Aluse splaissimisvõime (südamikud)	12 (2 kihti soojuse kokkutõmbuvat kaitsehülsi)	8 (1 kiht soojuse kokkutõmbuvat kaitsehülsi)	6 (2 kihti soojuse kokkutõmbuvat kaitsehülsi)
Aluse jagaja maht (PCS)	1 (PLC 1x2, 1x4, 1x8, 0,9mm kiud, 60x7x4mm)	/	1  (PLC 1x16, 0,9mm kiud, 60x12x4mm)
Maksimaalne (PCS)	4	8	4
Vaikimisi (PCS)	2	/	/
Märkus. 1. Ülaltoodud kandikud saab segada vastavalt nõuetele. 2. konfiguratsioonireeglid: 1a = 2b = 2c = 1d = 1e = 2f 3. kiuketta tüübid suurenevad pidevalt

Ese	Splaissimine C	Splaissimine D	Splaissimine salv E	Splaissinade E-1
Mõõtmed (h* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Netomass (kg)	0.018	0.024	0.033	0.033
Pilt
Värvus	Ral7035	Ral7035	Ral7035	Ral7035
Materiaalne	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Aluse splaissimisvõime (südamikud)	12 (1 kiht soojuse kokkutõmbuvat kaitsehülsi)	24 (2 kihti kuumuse kokkutõmbuvat kaitsehülsi)	24 (2 kihti kuumuse kokkutõmbuvat kaitsehülsi)	18 (2 kihti kuumuse kokkutõmbuvat kaitsehülsi)
Aluse jagaja maht (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9mm kiud, 60x7x4mm)	1 (PLC 1x16, 0,9mm kiud, 60x12x4mm)
Maksimaalne (PCS)	8	4	4	4
Vaikimisi (PCS)	/	/	/	/
Märkus: 1. Ülaltoodud alused saab segada vastavalt nõuetele. 4. konfiguratsioonireeglid: 1a = 2b = 2c = 1d = 1e = 2f 3.Kuude ketaste tüübid suurenevad pidevalt

5.3 Aksessuaarid

Mitte	Osanimi	Võrdluspilt	Ühik	Kogus	Märkus
1	Kasutajate manaal	/	arvutid	1	Sisse
2	Splitteri testi aruanne	/	arvutid	1	Sisse

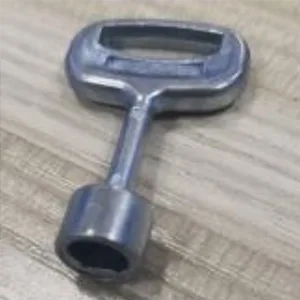

3	Võti		arvutid	1	“D” tüüp

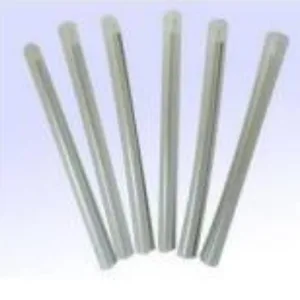

4	Soojusehüüdis kaitsevarrukad		arvutid	16	L = 45mm, Valikuline kui kliendi taotlus
5	Nailon kaabli lips		arvutid	10	3x100mm

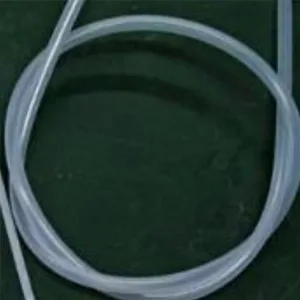

6	Paljas kiudaine kaitsetoru		arvutid	1	OD5mm x 50cm

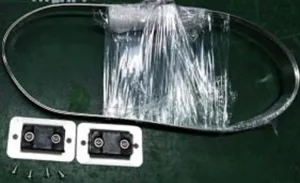

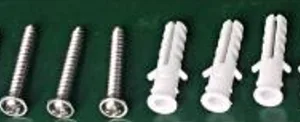

7	Seinale kinnitatud komplekt		komplekt	1	Valikuline kui kliendi taotlus. Laiendatud plastpistik φ7,5x40mm, Phillipsi isekleepuvad kruvid M5x40mm.
8	Poolakale kinnitatud komplekt		komplekt	1	Valikuline kui kliendi taotlus
9	Õhust paigaldatud komplekt		komplekt	1	Valikuline kui kliendi taotlus
10	Tilk kaabli salvestussalv		arvutid	2	Valikuline kui kliendi taotlus

6. keskkonnaomadused

See toode vastab ROHS -i keskkonnakaitse direktiivile ning plii, kaadmiumi, elavhõbeda, heksavalentse kroomi, polübromitud bifenüüli (PBB) ja polübromitud difenüüleetri (PBDE) sisaldust ei ületa piiri.

7. Paigaldamine

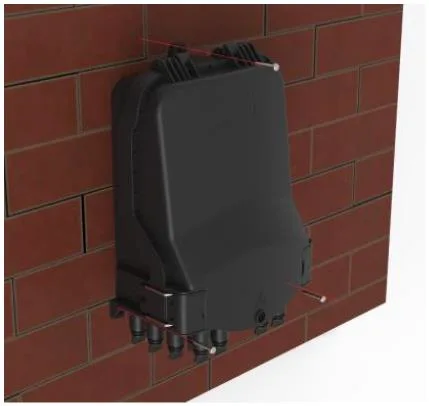

7.1. Seinale kinnitatud paigaldus

Puurige seina 3 augud vastavalt tabeli 2 mõõtmele, asetage paisumisplugφ7,5*40, asetage kast augud sobitamiseks ja kasutage kruvide kinnitamiseks.

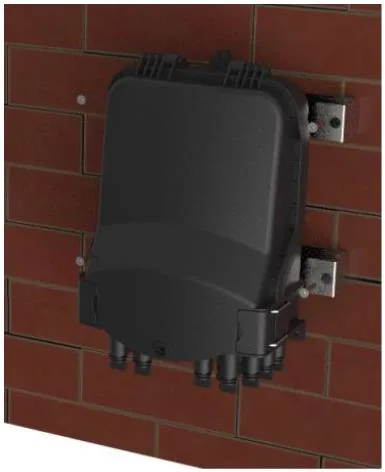

Seinale kinnitatud paigaldus

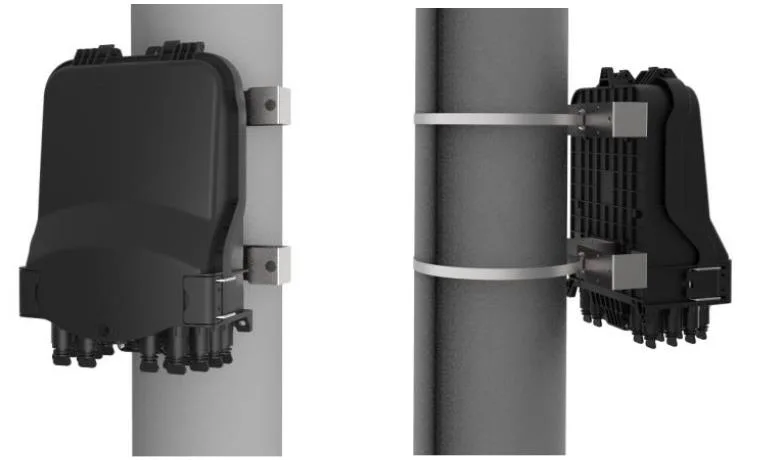

7.2. Poolakale kinnitatud installimine

Mööduge vitsrõngast läbi tagaplaadi pesa ja kinnitage see telekommunikatsiooni poolusele

Poolaka paigaldatud paigaldus

7.3 Üldstruktuur

Siduge kaks traadile riputatud pealiskujule paigaldatud ja seejärel poltidega, vältige juhtumi väljalangemist. (Pilt 6)

Üldstruktuur

7.4 Seinale kinnitatud paigaldus (koos tilgakaabli salvestussalus)

Puurige seinas 4 auku vastavalt tilgakaabli ladustamisaluse kinnitusava mõõtmele, asetage laienduspistik φ 7,5 * 40, asetage kast aukude sobitamiseks ja kinnitage kruvidega.

Seinale kinnitatud paigaldus (tilgakaabli salvestussalus)

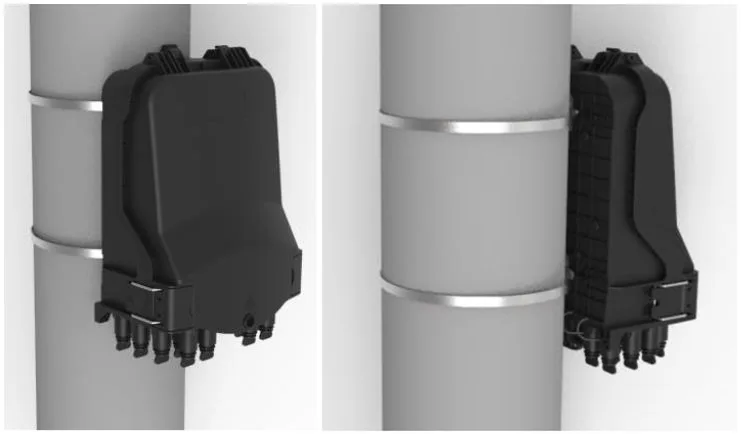

7.5 poolusele kinnitatud paigaldus (tilgakaabli salvestussalusega)

Minge roostevabast terasest vöö läbi tilgakaabli hoiusaluse pessa ja kinnitage see palatil pandlaga.

Poolakale kinnitatud paigaldus (tilgakaabli salvestussalusega)

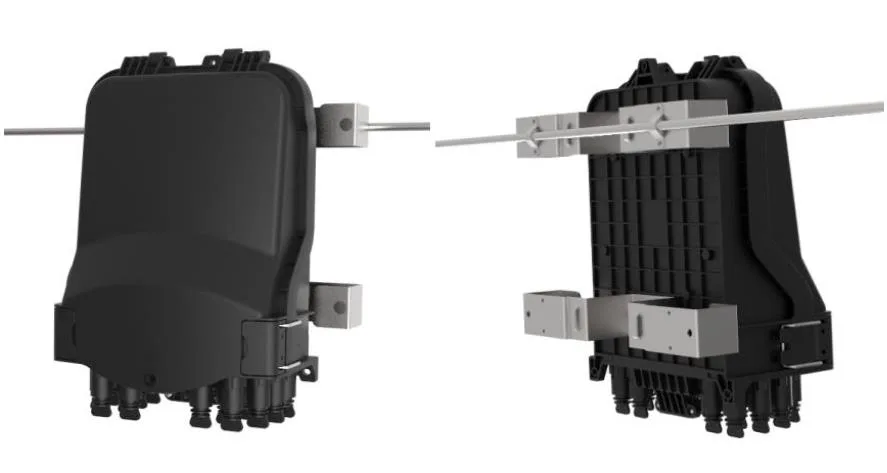

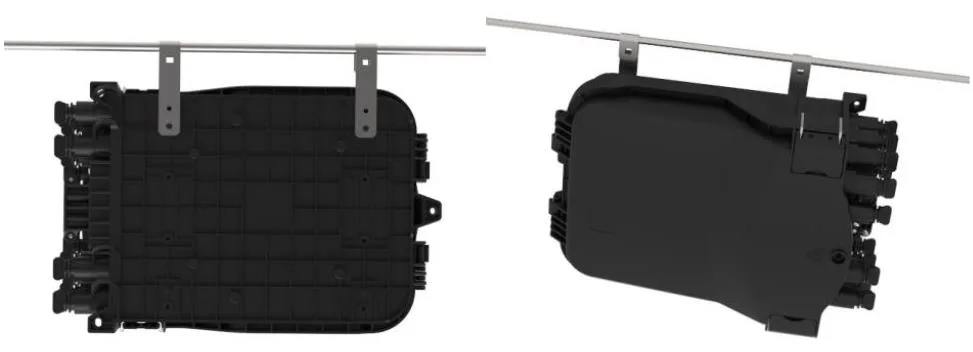

7.6. Õhust paigaldatud paigaldus (tilgakaabli salvestussalus)

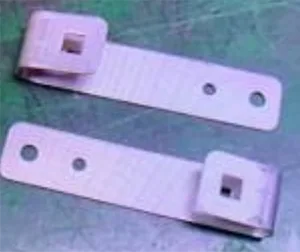

Kasutage väikest metallplaati jaotuskasti Messengeri külge kinnitamiseks.

Õhust paigaldatud paigaldus (tilgakaabli salvestussalus)

8.

8.1 eelnevalt ühendatud adapter - A （E）

⚫ Pöörake kiudühenduse nooleosa vastupäeva ja võtke välja tolmukork.

⚫ Kiudühenduse nooleosa on ülal, sisestage kiudude pistik pistikupesasse ja pöörake nool osa päripäeva.

8.2 eelnevalt ühendatud adapter - B （XL）

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Keerake nahast kaabliklambikoha kork päripäeva kestale

8.3 eelnevalt ühendatud adapter - C

⚫ Lükake tolmukorgi eemaldamiseks noole suunas optilise kiu eelnevalt vormitud pistiku libisemisrõnga; Vajutage nuppu, et võtta välja adapteri tolmukork noole suunas.

⚫ Joondage eelvormitud pistiku korpus adapteri pandlaga, kuni see on kinnitatud. Ühendage kaks tolmukattet samal viisil.

⚫ Paigaldatud kokkupandatud pistik lükkab pandla vabastamiseks libiseva rõnga ja tõmmake põhikorpus selle eraldamiseks tahapoole.

8.4 eelnevalt ühendatud adapter - D

⚫ Keerake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas.

⚫ Ühendage eelnevalt ühendatud pistik D ja eelnevalt ühendatud adapter D noole suunas ja pöörake pistik päripäeva, et see parandada.

8.5 eelnevalt ühendatud adapter - E (a)

⚫ Pöörake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas

⚫ Ühendage eelnevalt ühendatud pistik E ja eelnevalt ühendatud adapter E noole suunas ning pöörake pistik päripäeva, et see parandada.

8.6 eelnevalt ühendatud adapter - SC

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Kruvige nahast kaabliklambikoha kork päripäeva kestale.

8.7 eelnevalt ühendatud adapter - g

9. pakett

1tk mullikotis, 420*350mm;

1 tk väikeses karbis, 340*230*150 mm, brutomass on 1,5 kg;

10tk suure gofreeritud karbis, 480*360*805 mm, brutomass on 16 kg.
