Eelnevalt ühendatud kiudoptilise kaabli jaotuskasti GFS-16QX

1. kindral

1.1 Kirjeldus

Eelnevalt ühendatud optiline jaotuskast kui kõige arenenum FTTX-võrgu jaotussõlme seadmed, tagavad FTTX-võrgu kiire ja usaldusväärse ühenduse, head kaitset ja haldamist.

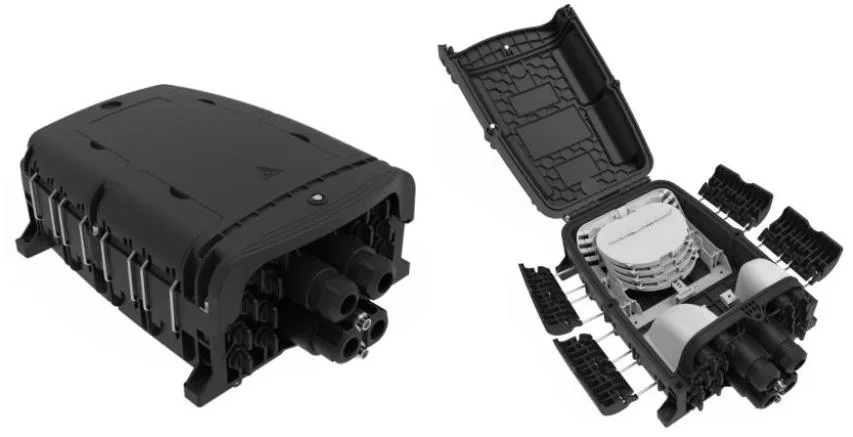

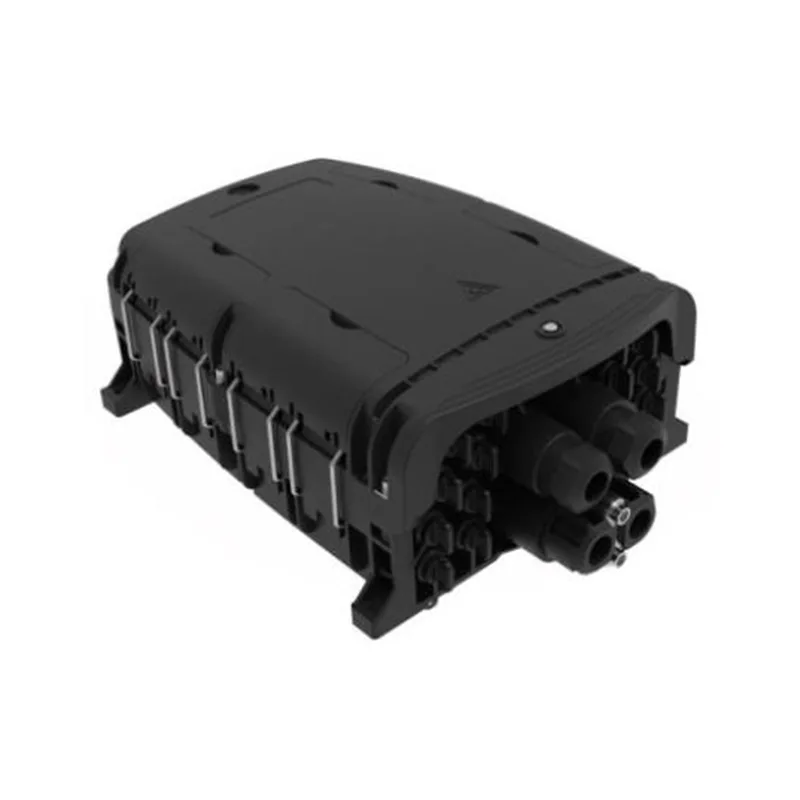

GFS-16QX välimus

1.2 Standardid vastavad

Pakutavad toodangu on kavandatud, toodetud ja testitud vastavalt standarditele järgmiselt:

1.3 rakenduste keskkond

2. Omadused

1. täiustatud struktuuri kujundamine, lihtne töö ja mõistlik marsruutimine.

2. materjal: lk+gf.

3. niiskusekindlus, veekindel, tolmukindel, vananemisvastane.

4. Kaitsetase kuni IP68.

5. 1 ovaalne optiline kaabli sisestus, 2 haru optilise kaabli sissekannet ja 16 eelnevalt ühendatud adapterit.

6. 2 Tüüp Splaisialused valikulised.

7. Paigaldusmeetod: poolakatele kinnitatud, õhust paigaldatud, seinale kinnitatud.

3. Spetsifikatsioonid

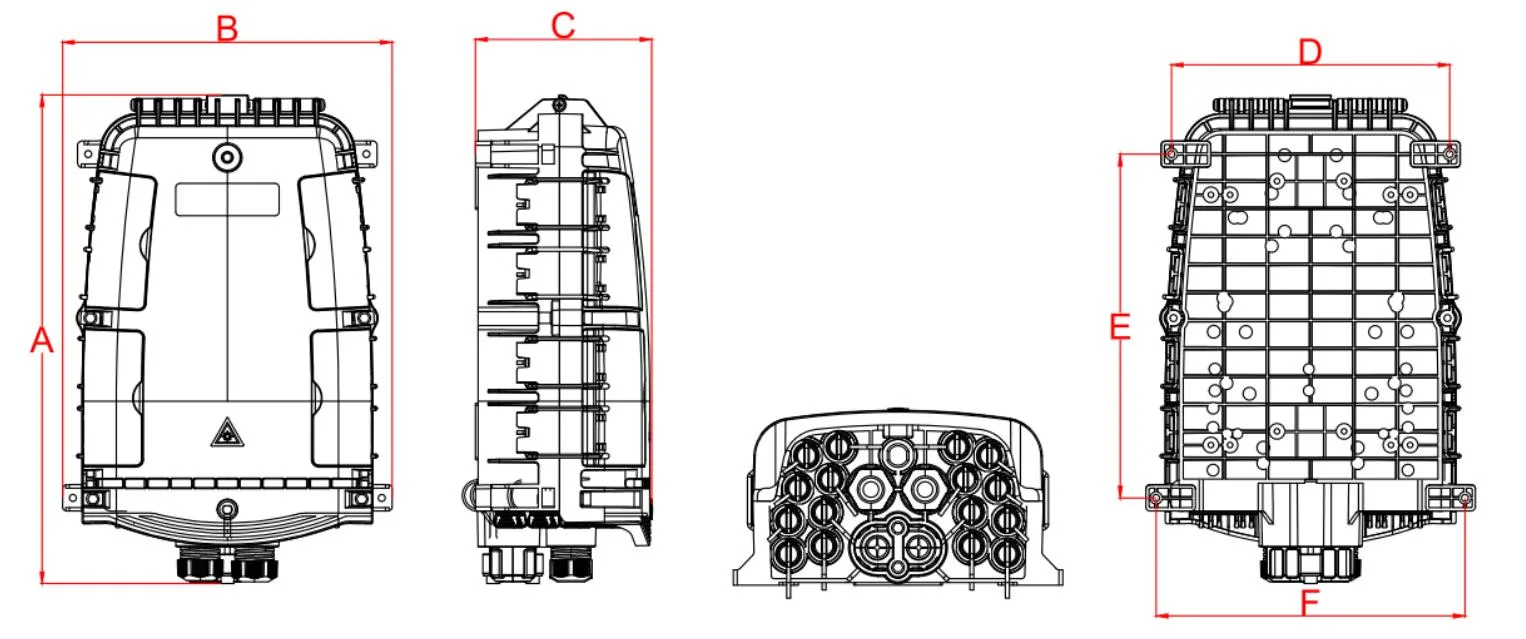

3.1 Mehaanilised spetsifikatsioonid

4. Konfiguratsioon

4.1 peamised optilised parameetrid

Ülaltoodud tabelis näidatud optilised parameetrid on vaikeväärtused ja neid saab kohandada vastavalt nõuetele.

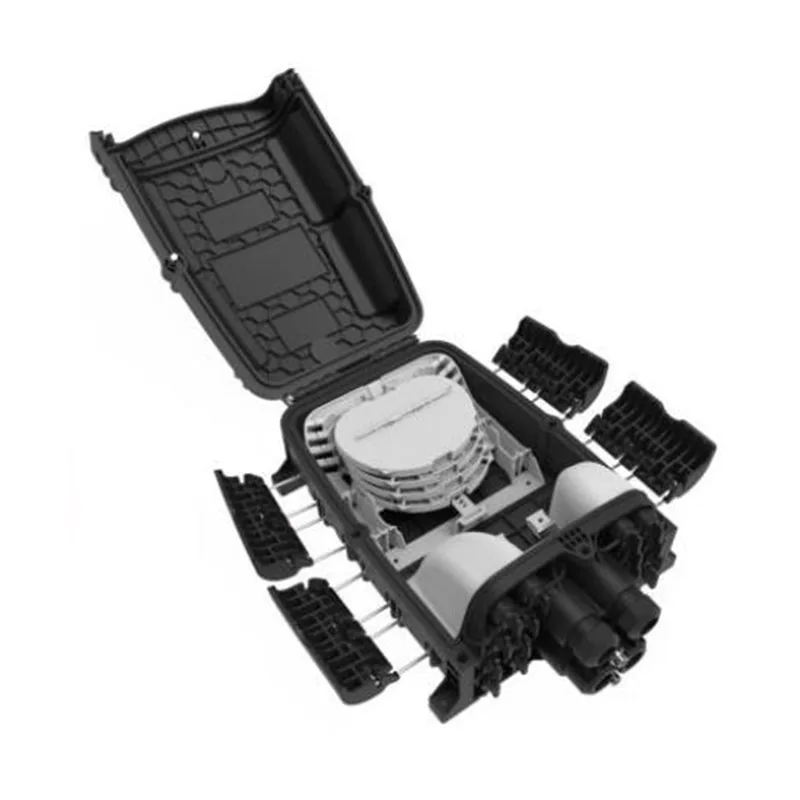

5. Tootepilt

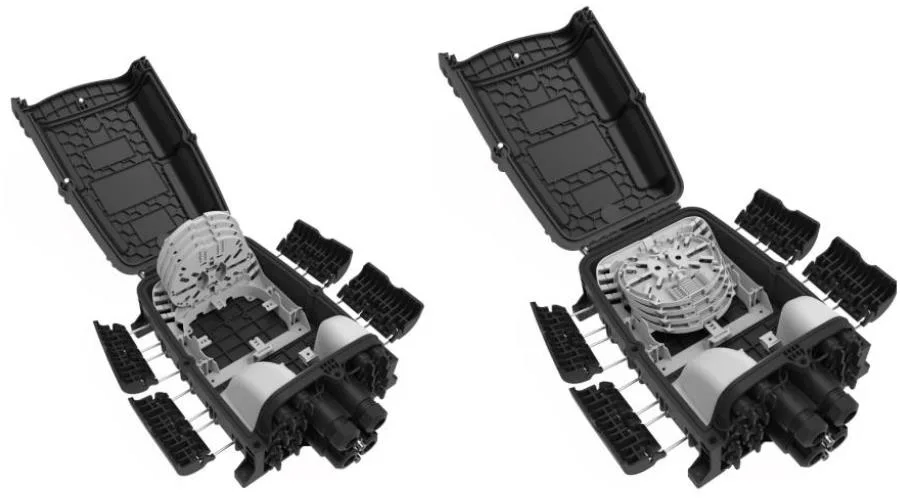

5.1 Tootekaabli viisid:

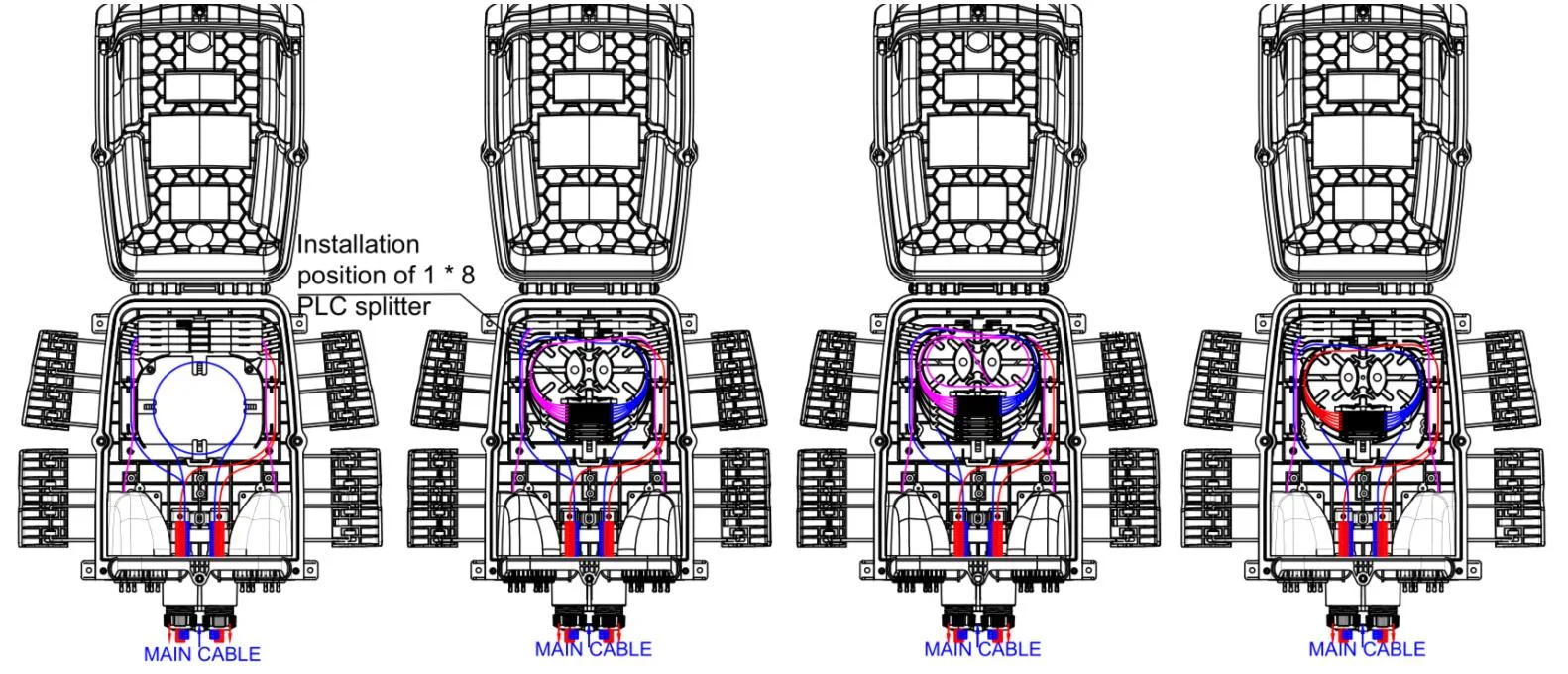

GFS-16QX marsruutimisskeem

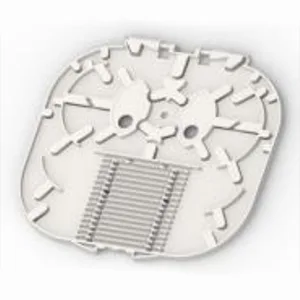

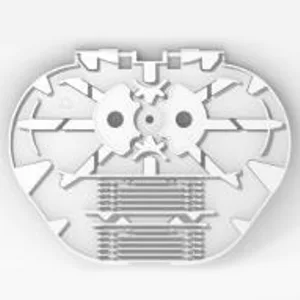

5.2 Splaisialus

Ese	Splaissimine salv a	Splaissimine B	Splitter-salv A-1	Splaissimine C
Mõõtmed (H*w*d, mm)	134*104*8	134*104*4	134*104*8	136*104*4
Netomass (kg)	0.021	0.015	0.021	0.018
Pilt
Värvus	Ral7035	Ral7035	Ral7035	Ral7035
Materiaalne	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Aluse splaissimisvõime (südamikud)	12 (2 kihti soojuse kokkutõmbuvat kaitsehülsi)	8 (1 kiht soojuse kokkutõmbuvat kaitsehülsi)	6  (2 kihti soojuse kokkutõmbuvat kaitsehülsi)	12 (1 kiht soojuse kokkutõmbuvat kaitsehülsi)
Aluse jagaja maht (PCS)	1  (PLC 1x2, 1x4, 1x8, 0,9mm kiud, 60x7x4mm)	/	1  (PLC 1x16, 0,9mm kiud, 60x12x4mm)	/
Maksimaalne (PCS)	4	8	4	8
Vaikimisi (PCS)	2	/	/	2
Märkus. 1. Ülaltoodud kandikud saab segada vastavalt nõuetele. 2. konfiguratsioonireeglid: 1a = 2b = 2c = 1d = 1e = 2f 3. kiuketta tüübid suurenevad pidevalt

Ese	Splaissimine D	Splaissimine salv E	Splaissinade E-1	Splaissimine f
Mõõtmed (h* W*d, mm)	136 * 104 * 8	135 *125 *8	135 *125 *8	135 *125 *4
Netomass (kg)	0.024	0.033	0.033	0.021
Pilt
Värvus	Ral7035	Ral7035	Ral7035	Ral7035
Materiaalne	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Aluse splaissimisvõime (südamikud)	24 (2 kihti kuumuse kokkutõmbuvat kaitsehülsi)	24 (2 kihti kuumuse kokkutõmbuvat kaitsehülsi)	18 (2 kihti kuumuse kokkutõmbuvat kaitsehülsi)	16 (1 kiht soojuse kokkutõmbuvat kaitsehülsi)
Aluse jagaja maht (PCS)	/	1 (PLC 1x2, 1x4, 1x8, 0,9mm kiud, 60x7x4mm)	1 (PLC 1x16, 0,9mm kiud, 60x12x4mm)	/
Maksimaalne (PCS)	4	4	4	8
Vaikimisi (PCS)	/	/	/	/
Märkus: 1. Ülaltoodud alused saab segada vastavalt nõuetele. 4. konfiguratsioonireeglid: 1a = 2b = 2c = 1d = 1e = 2f 3.Kuude ketaste tüübid suurenevad pidevalt

5.3 Aksessuaarid

Mitte	Osanimi	Võrdluspilt	Ühik	Kogus	Märkus
1	Kasutajate manaal	/	arvutid	1	Sisse
2	Splitteri testi aruanne	/	arvutid	1	Sisse
3	Võti		arvutid	1	“D” tüüp
4	Soojusehüüdis kaitsevarrukad		arvutid	16	L = 45mm, Valikuline kui kliendi taotlus
5	Nailon kaabli lips		arvutid	10	3x100mm

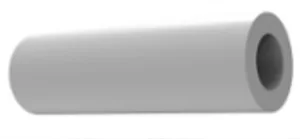

6	Paljas kiudaine kaitsetoru		arvutid	1	OD5mm x 50cm
7	Seinale kinnitatud komplekt		komplekt	1	Valikuline kui kliendi taotlus. Laiendatud plastpistik φ7,5x40mm, Phillipsi isekleepuvad kruvid M5x40mm.

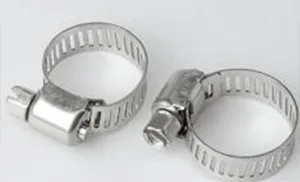

8	Vits		arvutid	2	ᴓ13-19mm
9	Optiline kaabli sissepääsu tihenduspistik		arvutid	2
10	Brachi kaabli tihendamise mutrivõti		arvutid	1

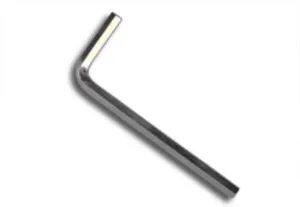

11	M6 Alleni võti		arvutid	1	M6

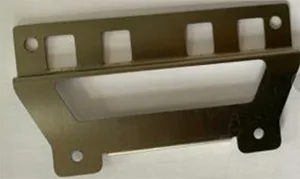

12	Poolakale kinnitatud kit-a		komplekt	1	Valikuline kui kliendi taotlus
13	Poolakale kinnitatud komplekt-b		komplekt	1	Valikuline kui kliendi taotlus
14	Õhust paigaldatud komplekt		komplekt	1	Valikuline kui kliendi taotlus
15	Tilk kaabli salvestussalv		arvutid	2	Valikuline kui kliendi taotlus

6. keskkonnaomadused

See toode vastab ROHS -i keskkonnakaitse direktiivile ning plii, kaadmiumi, elavhõbeda, heksavalentse kroomi, polübromitud bifenüüli (PBB) ja polübromitud difenüüleetri (PBDE) sisaldust ei ületa piiri.

7. Paigaldamine

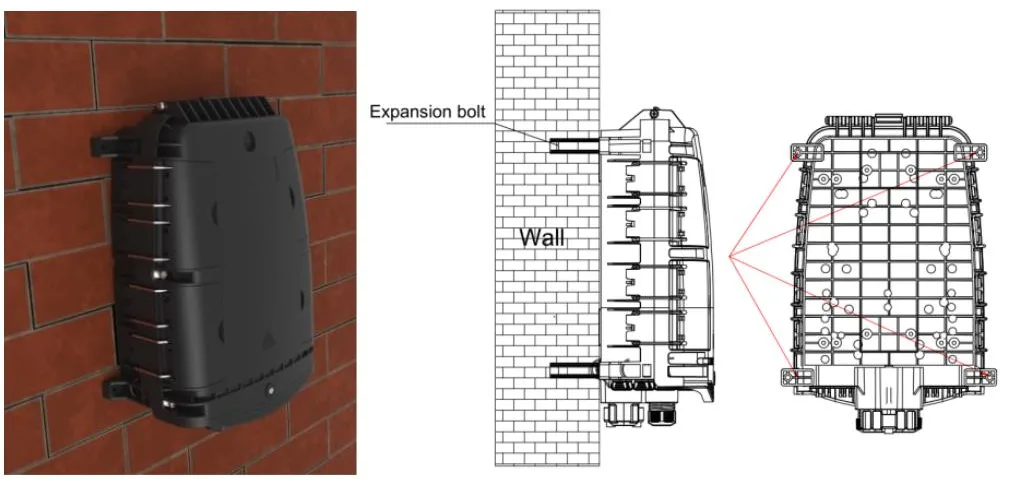

7.1. Seinale kinnitatud paigaldus

Puurige seinas 4 augud vastavalt tabeli 3.1 mõõtmele, asetage laiendusplugφ7,5*40, asetage kast augud sobitamiseks ja kinnitamiseks kruvidega.

Seinale kinnitatud paigaldus

7.2. Poolakale kinnitatud installimine

Mööduge vitsrõngast läbi tagaplaadi pesa ja kinnitage see telekommunikatsiooni poolusele

Poolaka paigaldatud paigaldus

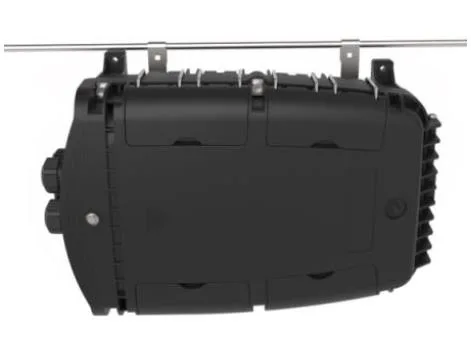

7.3 Üldstruktuur

Siduge kaks traadile riputatud pealiskuse külge paigaldatud ja seejärel poltidega, vältige juhtumi väljalangemist.

Üldstruktuur

8.

8.1 eelnevalt ühendatud adapter - A （E）

⚫ Pöörake kiudühenduse nooleosa vastupäeva ja võtke välja tolmukork.

⚫ Kiudühenduse nooleosa on ülal, sisestage kiudude pistik pistikupesasse ja pöörake nool osa päripäeva.

8.2 eelnevalt ühendatud adapter - B （XL）

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Keerake nahast kaabliklambikoha kork päripäeva kestale

8.3 eelnevalt ühendatud adapter - C

⚫ Lükake tolmukorgi eemaldamiseks noole suunas optilise kiu eelnevalt vormitud pistiku libisemisrõnga; Vajutage nuppu, et võtta välja adapteri tolmukork noole suunas.

⚫ Joondage eelvormitud pistiku korpus adapteri pandlaga, kuni see on kinnitatud. Ühendage kaks tolmukattet samal viisil.

⚫ Paigaldatud kokkupandatud pistik lükkab pandla vabastamiseks libiseva rõnga ja tõmmake põhikorpus selle eraldamiseks tahapoole.

8.4 eelnevalt ühendatud adapter - D

⚫ Keerake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas.

⚫ Ühendage eelnevalt ühendatud pistik D ja eelnevalt ühendatud adapter D noole suunas ja pöörake pistik päripäeva, et see parandada.

8.5 eelnevalt ühendatud adapter - E (a)

⚫ Pöörake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas

⚫ Ühendage eelnevalt ühendatud pistik E ja eelnevalt ühendatud adapter E noole suunas ning pöörake pistik päripäeva, et see parandada.

8.6 eelnevalt ühendatud adapter - SC

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Kruvige nahast kaabliklambikoha kork päripäeva kestale.

8.7 eelnevalt ühendatud adapter - g

9. pakett

1tk mullikotis, 400*480mm;

1 tk väikeses karbis, 385*260*150 mm, brutomass on 3,5 kg;

8tk suure gofreeritud karbis, 540*405*640 mm, brutomass on 29 kg.
