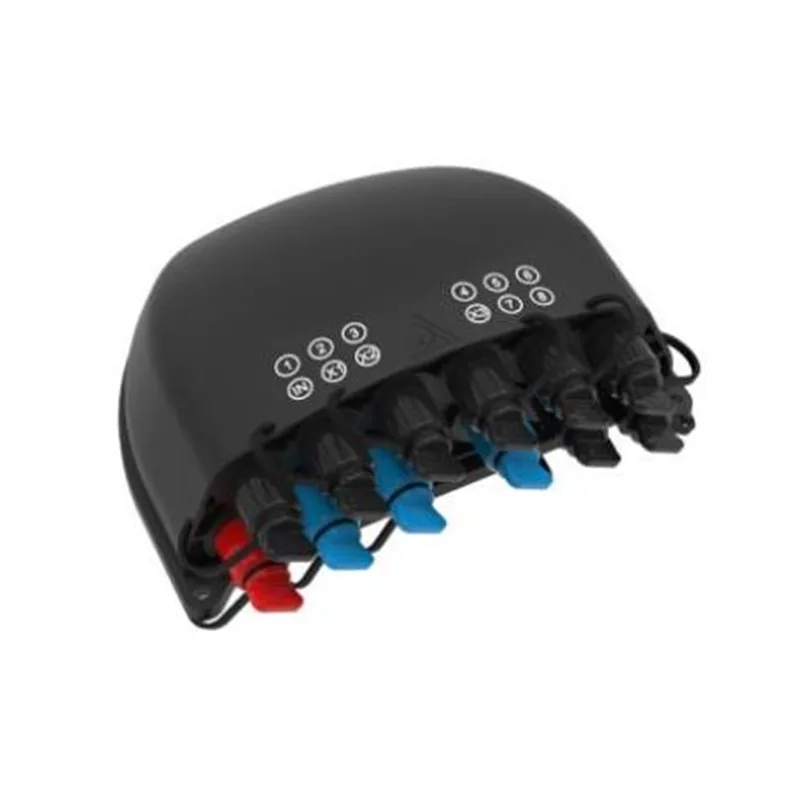

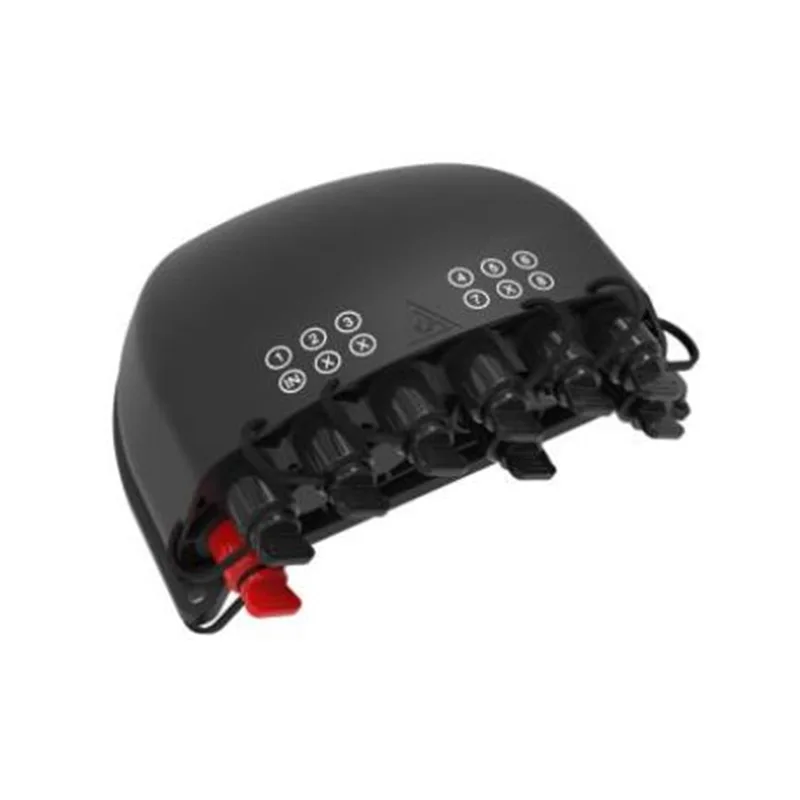

Eelnevalt ühendatud kiudoptilise kaabli jaotuskasti GFS-12BY & -1 ja -2

1. kindral

1.1 Kirjeldus

Eelnevalt ühendatud optiline jaotuskast kui kõige arenenum FTTX-võrgu jaotussõlm, pakkuge FTTX-i kiiret ja usaldusväärset ühendust, head kaitset ja haldamist võrk.

1.2 Standardid vastavad

Pakutavad toodangu on kavandatud, toodetud ja testitud vastavalt standarditele järgmiselt:

1.3 rakenduste keskkond

2. Omadused

1. Alumine kest ja ülemine kate on keevitatud kuuma plaadi keevitamisega, mis pole eemaldatav.

2. materjal: lk.

3. niiskusekindlus, veekindel, tolmukindel, vananemisvastane.

4. Kaitsetase kuni IP68.

5. Interjöör on varustatud 1x4 plc -jaoturiga+ 1x8 plc jaoturiga või 1x8 plc jagajaga.

6. Paigaldusmeetod: poolakatele kinnitatud, õhust paigaldatud, seinale kinnitatud.

7. Adapteri positsiooni saab kohandada vastavalt kliendi nõuetele.

3. Spetsifikatsioonid

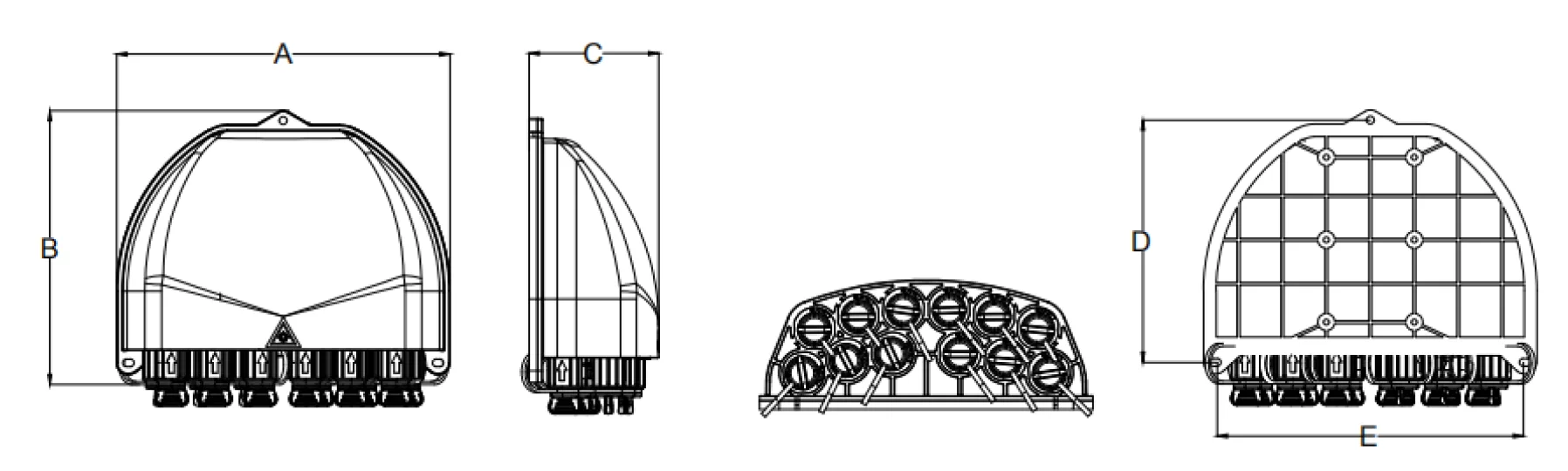

3.1 Mehaanilised spetsifikatsioonid

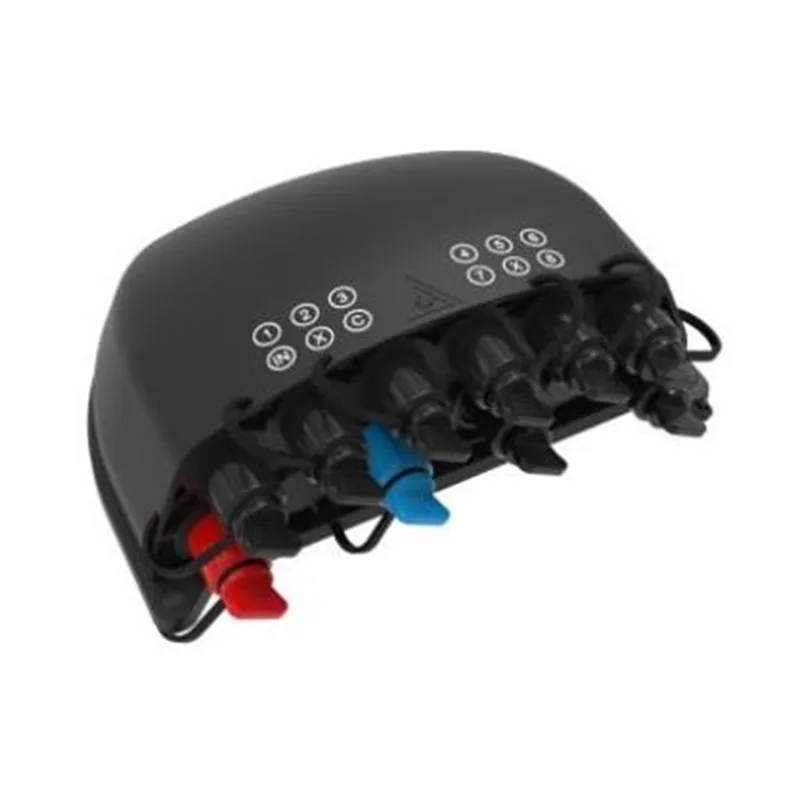

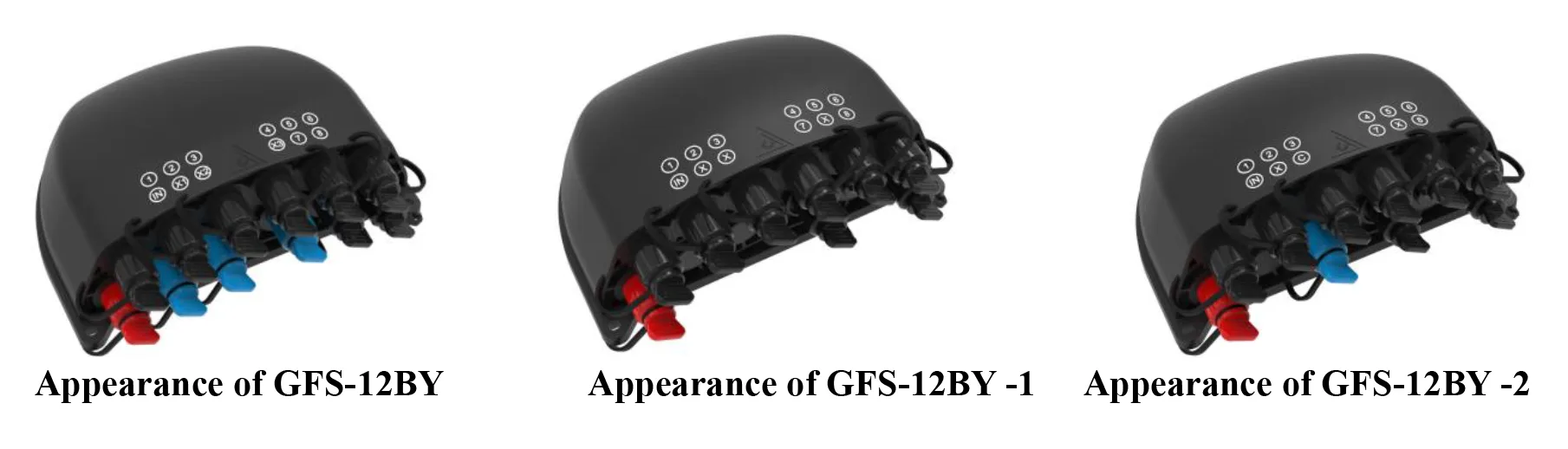

4. tootepilt

4.1 tootekaabli viisid:

PLC peal, FBT alt

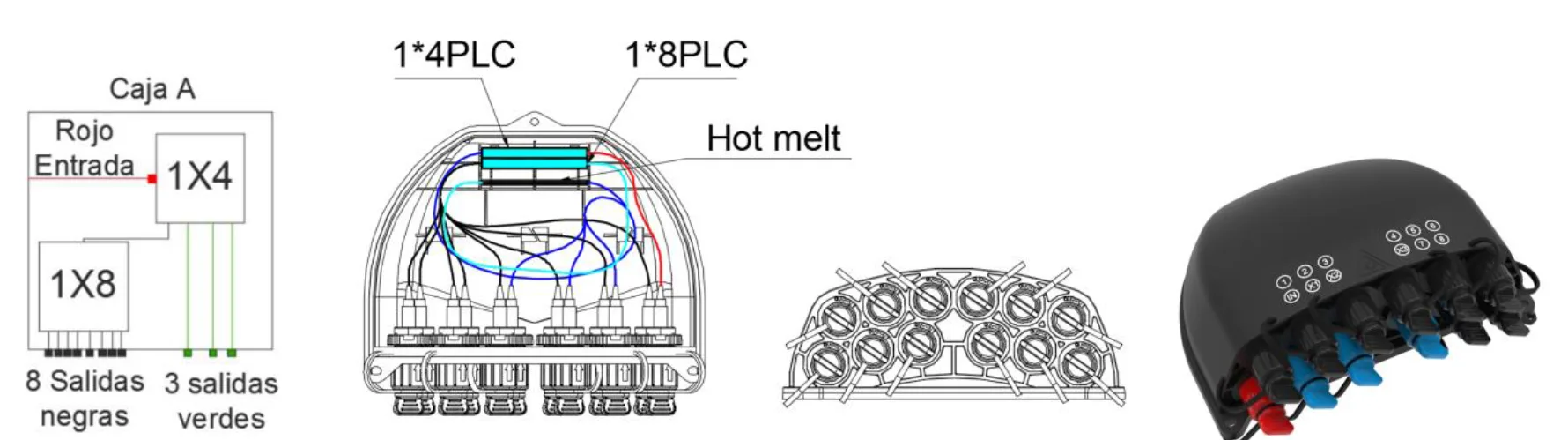

GFS-12by (1 * 4 plc + 1 * 8 plc splitter kaabliviisid)

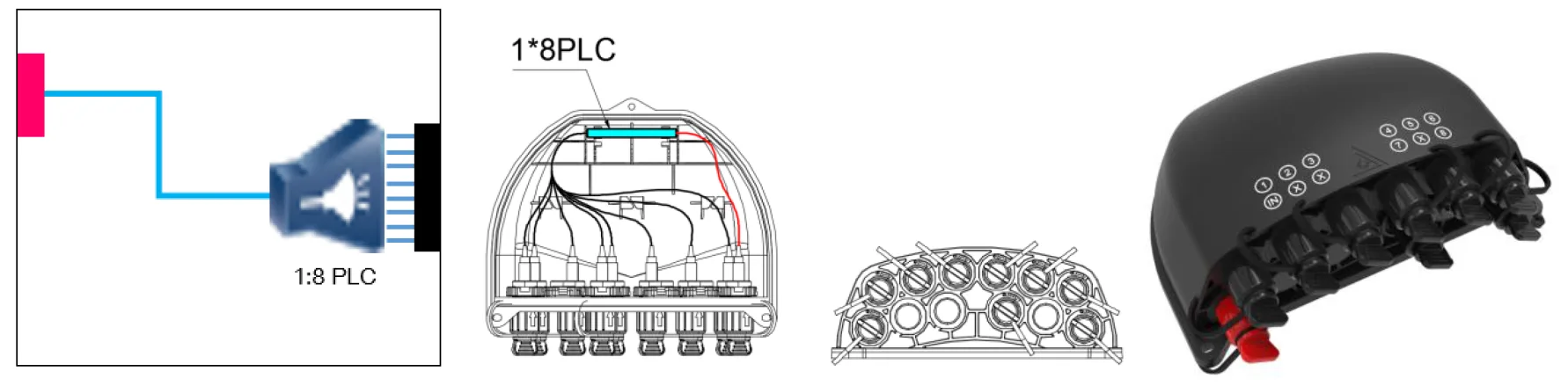

GFS-12BY-1 (1 * 8 PLC Splitter Cable'i teed)

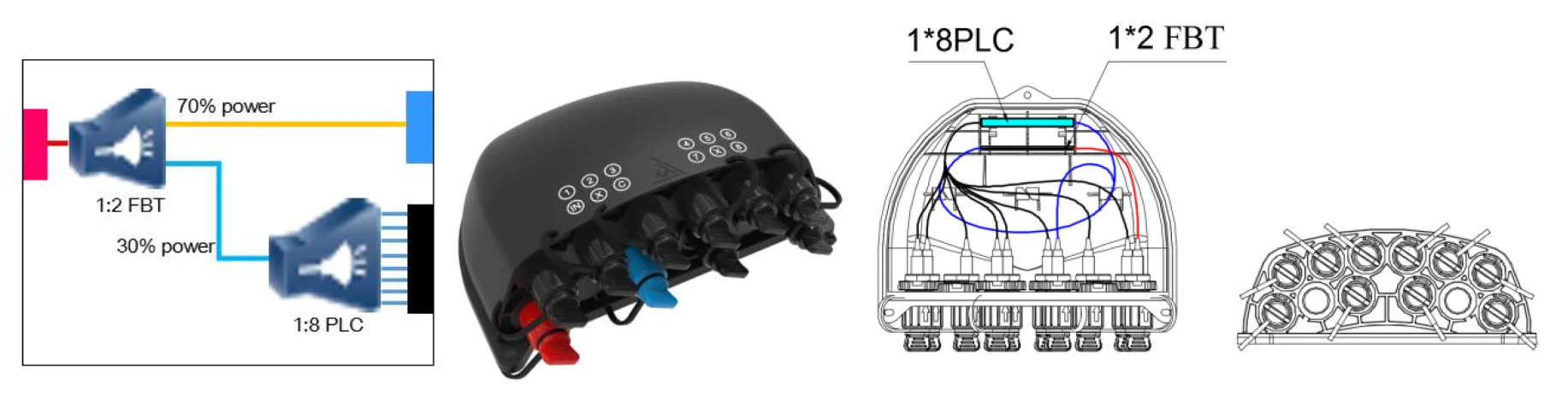

GFS-12BY-2 (1 * 2FBT+1 * 8 PLC Splitter Cable'i teed)

4.2 Konfiguratsioon

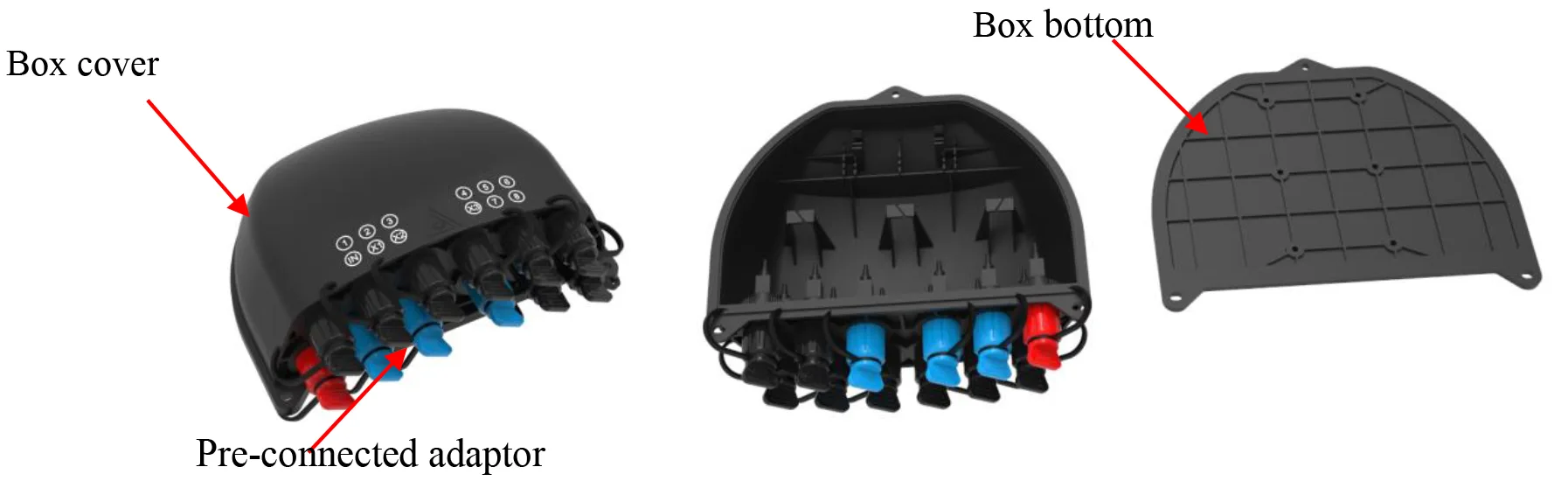

4.2.1 peamised osad

4.2.2 Lisaseadmed

Mitte	Osanimi	Võrdluspilt	Ühik	Kogus	Märkus
1	Kasutajate manaal	/	arvutid	1	Sisse
2	Splitteri testi aruanne	/	arvutid	1	Sisse
3	Seinale kinnitatud komplekt		komplekt	1	Valikuline kui kliendi oma taotlema
4	Poolakale kinnitatud komplekt		komplekt	1	Valikuline kui kliendi oma taotlema
5	Õhust paigaldatud komplekt		komplekt	1	Valikuline kui kliendi oma taotlema

5. Keskkonnaomadused

See toode vastab ROHS -i keskkonnakaitse direktiivile ning plii, kaadmiumi, elavhõbeda, heksavalentse kroomi, polübromitud bifenüüli (PBB) (PBB) (PBB) (PBB) ja polübromitud difenüüleeter (PBDE) sisaldus ei ületa piiri.

6. Paigaldamine

6.1. Seinale kinnitatud paigaldus

Puurige seinale 3 auku vastavalt mõõtmele, asetage laienduspistik φ7,5*40, asetage kast augud sobitamiseks ja kasutage kruvide kinnitamiseks.

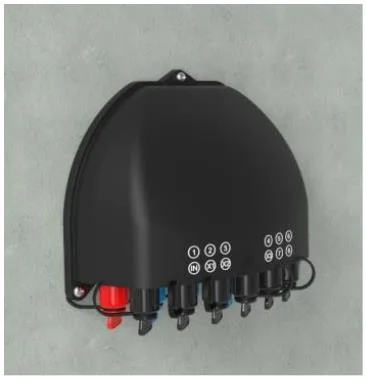

Seinale kinnitatud paigaldus

6.2. Poolakale kinnitatud installimine

Mööduge vitsrõngast läbi tagaplaadi pesa ja kinnitage see telekommunikatsiooni poolusele

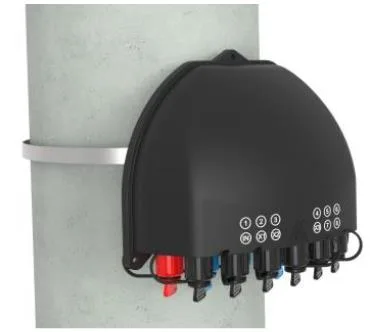

Poolaka paigaldatud paigaldus

6.3 Seinale kinnitatud paigaldus (tilgakaabli salvestussalusega)

Siduge kaks traadile riputatud pealiskuse külge paigaldatud ja seejärel poltidega, vältige juhtumi väljalangemist.

Seinale kinnitatud paigaldus (koos tilgakaabli salvestusalusega

7.

7.1 eelnevalt ühendatud adapter - A （E）

⚫ Pöörake kiudühenduse nooleosa vastupäeva ja võtke välja tolmukork.

⚫ Kiudühenduse nooleosa on ülal, sisestage kiudude pistik pistikupesasse ja pöörake nool osa päripäeva.

7.2 eelnevalt ühendatud adapter - B （XL）

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Keerake nahast kaabliklambikoha kork päripäeva kestale

7.3 eelnevalt ühendatud adapter - C

⚫ Lükake tolmukorgi eemaldamiseks noole suunas optilise kiu eelnevalt vormitud pistiku libisemisrõnga; Vajutage nuppu, et võtta välja adapteri tolmukork noole suunas.

⚫ Joondage eelvormitud pistiku korpus adapteri pandlaga, kuni see on kinnitatud. Ühendage kaks tolmukattet samal viisil.

⚫ Paigaldatud kokkupandatud pistik lükkab pandla vabastamiseks libiseva rõnga ja tõmmake põhikorpus selle eraldamiseks tahapoole.

7.4 Eelnevalt ühendatud adapter - D

⚫ Keerake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas.

⚫ Ühendage eelnevalt ühendatud pistik D ja eelnevalt ühendatud adapter D noole suunas ja pöörake pistik päripäeva, et see parandada.

7.5 eelnevalt ühendatud adapter - E (a)

⚫ Pöörake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas

⚫ Ühendage eelnevalt ühendatud pistik E ja eelnevalt ühendatud adapter E noole suunas ning pöörake pistik päripäeva, et see parandada.

7.6 eelnevalt ühendatud adapter -f

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Kruvige nahast kaabliklambikoha kork päripäeva kestale.

8. pakett
