Eelnevalt ühendatud kiudoptilise kaabli jaotuskasti GFS-016-007C

1. kindral

1.1 Kirjeldus

Eelnevalt ühendatud optiline jaotuskast kui kõige arenenum FTTX-võrgu jaotussõlm, pakkuge FTTX-i kiiret ja usaldusväärset ühendust, head kaitset ja haldamist võrk.

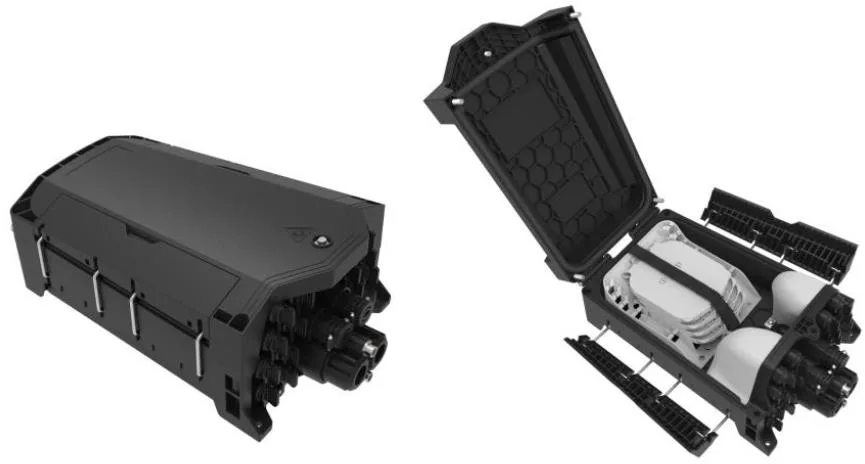

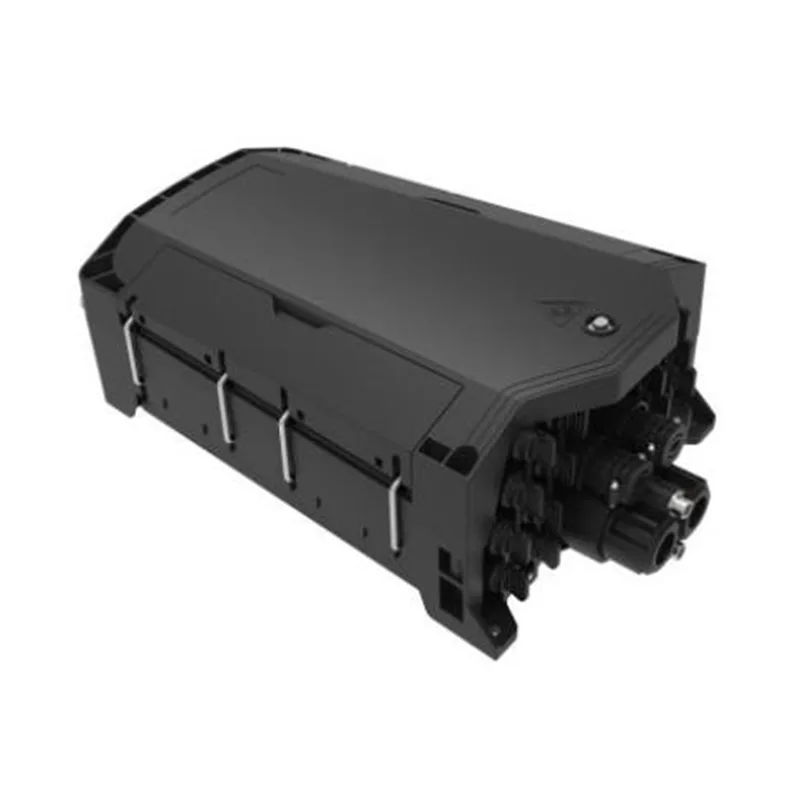

GFS-016-007C välimus

1.2 Standardid vastavad

Pakutavad toodangu on kavandatud, toodetud ja testitud vastavalt standarditele järgmiselt:

1.3 rakenduste keskkond

2. Omadused

1. Alumine kest ja ülemine kate on keevitatud kuuma plaadi keevitamisega, mis pole eemaldatav.

2. materjal: lk+gf.

3. niiskusekindlus, veekindel, tolmukindel, vananemisvastane.

4. Kaitsetase kuni IP68.

5. 1 ovaalne optiline kaabli sisestus, 2 haru optilise kaabli sissekannet ja 16 eelnevalt ühendatud adapterit.

6. Saadaval on erinevat tüüpi splaissiinad.

7. Paigaldusmeetod: poolakatele kinnitatud, õhust paigaldatud, seinale kinnitatud.

3. Spetsifikatsioonid

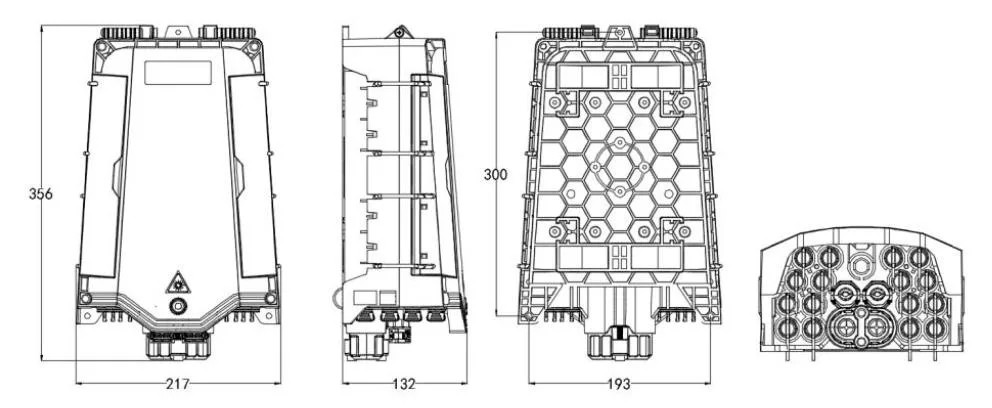

3.1 Mehaanilised spetsifikatsioonid

4. Konfiguratsioon

4.1 peamised optilised parameetrid

Ülaltoodud tabelis näidatud optilised parameetrid on vaikeväärtused ja neid saab kohandada vastavalt nõuetele.

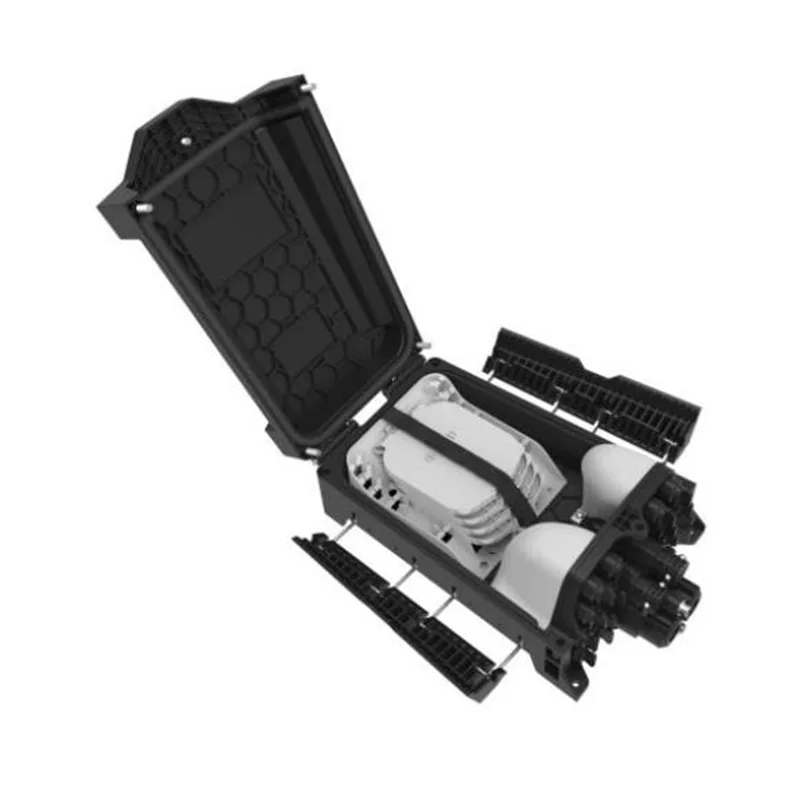

5. Tootepilt

5.1 Tootekaabli viisid:

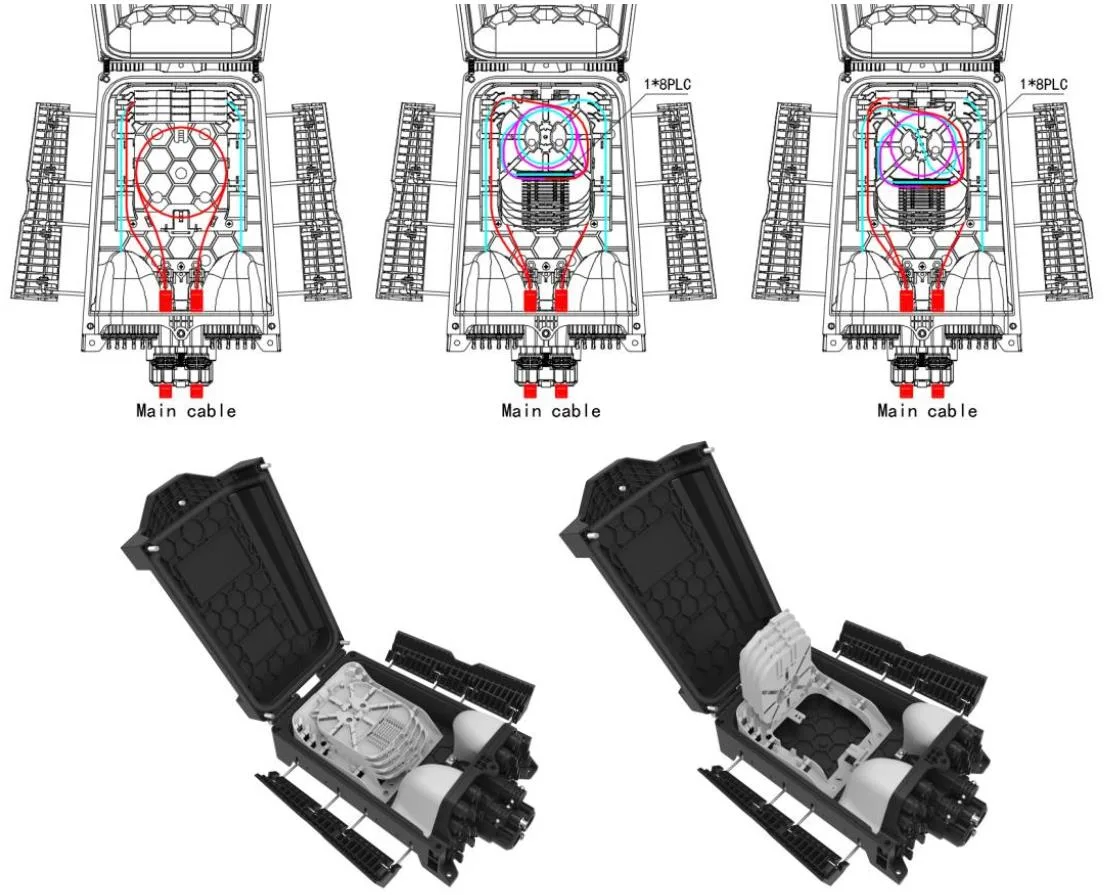

GFS-016-007C marsruutimisskeem

5.2 Splaisialus

Ese	Splaissimine salv a	Splaissimine B	Splaissimine C
Mõõtmed (h*w*d, mm)	121 * 101 * 4	125*101*8	125*101*8
Netomass (kg)	0.017	0.026	0.026
Pilt
Värvus	Pantone 428c	Pantone 428c	Pantone 428c
Materiaalne	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Aluse splaissimisvõime (südamikud)	12  (1 kiht soojuse kokkutõmbuvat kaitsehülsi)	16  (2 kihti soojuse kokkutõmbuvat kaitsehülsi)	2 (2 kihti soojuse kokkutõmbuvat kaitsehülsi)
Atray splitter (PCS)	/	1  (PLC 1x2, 1x4, 1x8, 0,9mm kiud, 60x7x4mm)	2 (Plc 1x2, 1x4, 1x8, 0,9mm kiud, 60x7x4mm), 1 (Plc 1x16, 0,9mm kiud, 60x12x4mm), 1  (1*2 FBT, 0,9mm kiud, Ø3*60mm)
Maksimaalne (PCS)	8	4	4
Vaikimisi (PCS)	/	4	/

Märkus:

1. Ülaltoodud alused saab segada vastavalt nõuetele.

2.

5.3 Aksessuaarid

Mitte	Osanimi	Võrdluspilt	Ühik	Kogus	Märkus
1	Kasutajate manaal	/	arvutid	1	Sisse
2	Splitteri testi aruanne	/	arvutid	1	Sisse

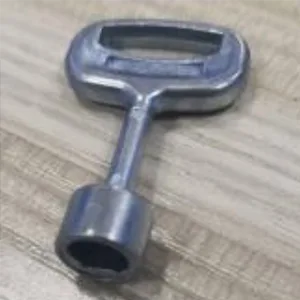

3	Võti		arvutid	1	“D” tüüp

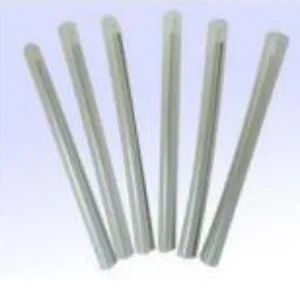

4	Soojusehüüdis kaitsevarrukad		arvutid	16	L = 45mm, valikuline kui kliendi taotlus

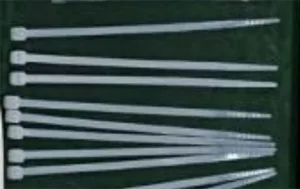

5	Nailon kaabli lips		arvutid	10	3x100mm

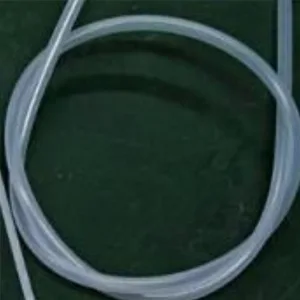

6	Paljas kiudaine kaitsetoru		arvutid	1	OD5mm x 50cm
7	Seinale kinnitatud komplekt		komplekt	1	Valikuline kui kliendi taotlus. (Laiendatud plastikust pistik φ8x40mm, Phillipsi isekleepuvad kruvid M5X40mm.)

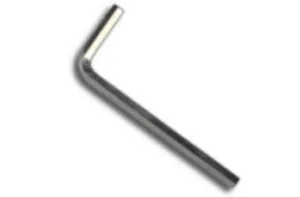

8	M6 Alleni võti		arvutid	1	M6

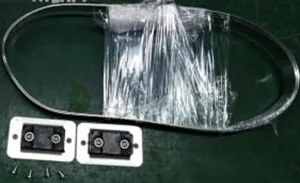

9	Poolakale kinnitatud komplekt		komplekt	1	Valikuline kui kliendi taotlus
10	Õhust paigaldatud komplekt		komplekt	1	Valikuline kui kliendi taotlus

6. keskkonnaomadused

See toode vastab ROHS -i keskkonnakaitse direktiivile ning plii, kaadmiumi, elavhõbeda, heksavalentse kroomi, polübromitud bifenüüli (PBB) (PBB) (PBB) (PBB) ja polübromitud difenüüleeter (PBDE) sisaldus ei ületa piiri.

7. Paigaldamine

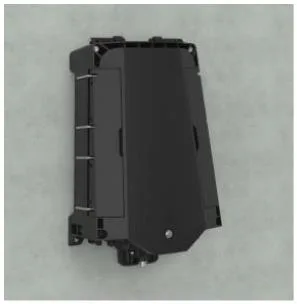

7.1. Seinale kinnitatud paigaldus

Puurige 3 seina augud vastavalt tabeli 3.1 mõõtmele, asetage laiendusplugφ7,5*40, asetage kast augud sobitamiseks ja kinnitamiseks kruvidega.

Seinale kinnitatud paigaldus

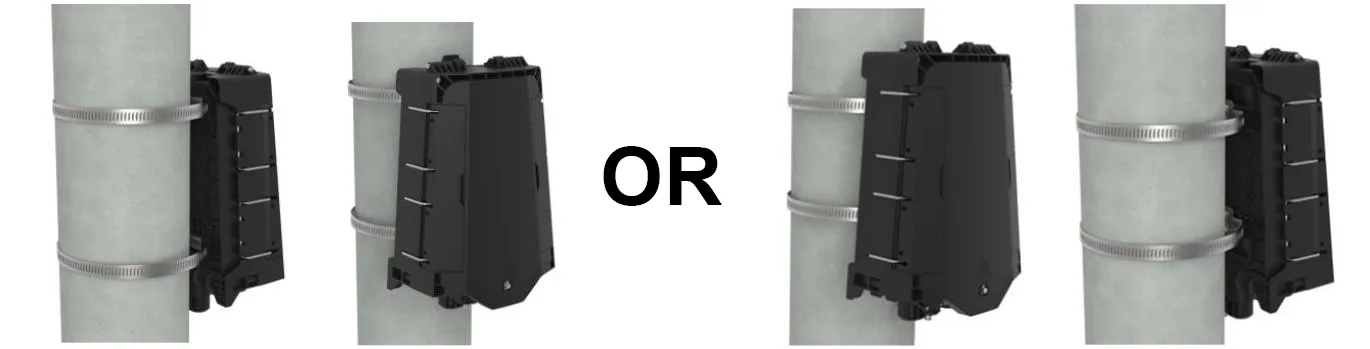

7.2. Poolakale kinnitatud installimine

Mööduge vitsrõngast läbi tagaplaadi pesa ja kinnitage see telekommunikatsiooni poolusele

Poolaka paigaldatud paigaldus

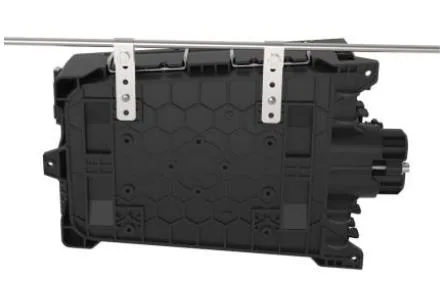

7.3 Seinale kinnitatud paigaldus (tilgakaabli salvestussalusega)

Siduge kaks traadile riputatud pealiskuse külge paigaldatud ja seejärel poltidega, vältige juhtumi väljalangemist.

Üldstruktuur

8.

8.1 eelnevalt ühendatud adapter - A （E）

⚫ Pöörake kiudühenduse nooleosa vastupäeva ja võtke välja tolmukork.

⚫ Kiudühenduse nooleosa on ülal, sisestage kiudude pistik pistikupesasse ja pöörake nool osa päripäeva.

8.2 eelnevalt ühendatud adapter - B （XL）

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Keerake nahast kaabliklambikoha kork päripäeva kestale

8.3 eelnevalt ühendatud adapter - C

⚫ Lükake tolmukorgi eemaldamiseks noole suunas optilise kiu eelnevalt vormitud pistiku libisemisrõnga; Vajutage nuppu, et võtta välja adapteri tolmukork noole suunas.

⚫ Joondage eelvormitud pistiku korpus adapteri pandlaga, kuni see on kinnitatud. Ühendage kaks tolmukattet samal viisil.

⚫ Paigaldatud kokkupandatud pistik lükkab pandla vabastamiseks libiseva rõnga ja tõmmake põhikorpus selle eraldamiseks tahapoole.

8.4 eelnevalt ühendatud adapter - D

⚫ Keerake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas.

⚫ Ühendage eelnevalt ühendatud pistik D ja eelnevalt ühendatud adapter D noole suunas ja pöörake pistik päripäeva, et see parandada.

8.5 eelnevalt ühendatud adapter - E (a)

⚫ Pöörake eelnevalt ühendatud pistik päripäeva ja avage eelneva ühendatud pistik ja tolmukate noole suunas

⚫ Ühendage eelnevalt ühendatud pistik E ja eelnevalt ühendatud adapter E noole suunas ning pöörake pistik päripäeva, et see parandada.

8.6 eelnevalt ühendatud adapter -f

⚫ Sisestage SC optilise kiudühenduse pistik läbi lahtiste osade ja seejärel ühendage see adapterisse;

⚫ Paigaldage XL eelnevalt ühendatud adapteri kest adapterile plastvõtmega;

⚫ Sisestage Snap -vedru pistik kesta;

⚫ Kaabliklamber tuleb paigaldada ja joon peab olema pistiku lähedal;

⚫ Kruvige nahast kaabliklambikoha kork päripäeva kestale.

8.7 eelnevalt ühendatud adapter - g

9. pakett

1tk mullikotis, 480*400mm;

1 tk väikeses karbis, 365*225*145 mm, brutomass on 2,1 kg;

8tk suure gofreeritud karbis, 470*385*615 mm, brutomass on 18 kg.
