Kiudoptilise kaabli juurdepääsu klemmil paneel GFS-1F

1. kindral1.1 Kirjeldus Seadmeid kasutatakse tilgakaabli lõpetamispunktina, et ühendada FTTX -i sidevõrgusüsteemis ONU korteri sisemise sisemise sisemise sisemine Kiudude splaissimist saab teha selles kastis ja vahepeal pakub see FTTX võrguhoone jaoks kindlat kaitset ja hald......

Saada päring

Tootekirjeldus

1. kindral

1.1 Kirjeldus

Seadmeid kasutatakse tilgakaabli lõpetamispunktina, et ühendada FTTX -i sidevõrgusüsteemis ONU korteri sisemise sisemise sisemise sisemine Kiudude splaissimist saab teha selles kastis ja vahepeal pakub see FTTX võrguhoone jaoks kindlat kaitset ja haldamist.

Tootmistüüp	Klassifikatsioon
GFS-1F	Kiudoptiline kaabli juurdepääsu klemmide paneel

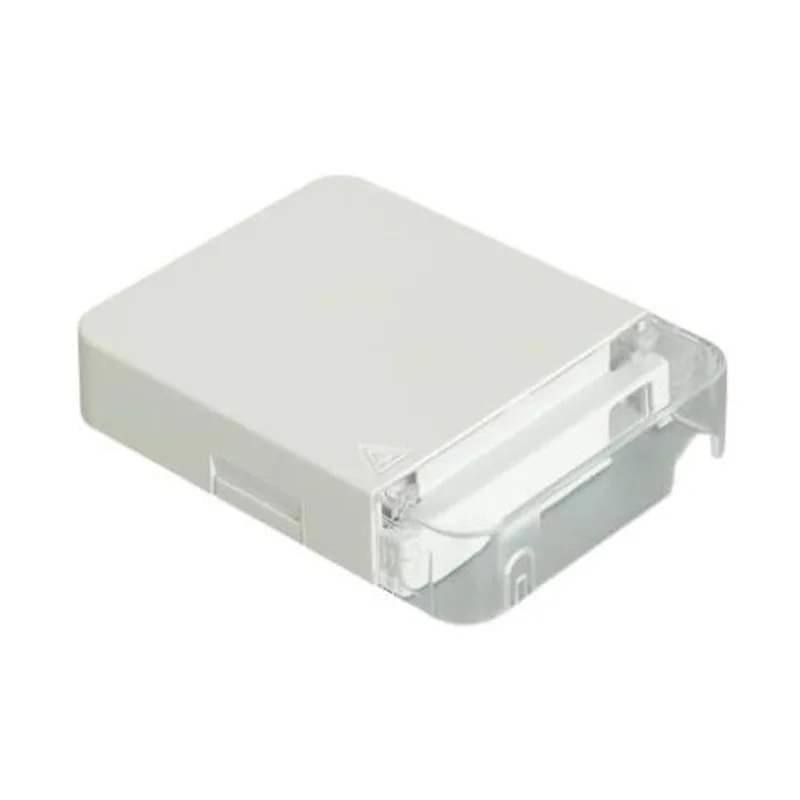

GFS-1F välimus

1.2 Standardid vastavad

Pakutavad toodangu on kavandatud, toodetud ja testitud vastavalt standarditele järgmiselt:

IEC61300-2	Kiudoptiline omavahel ühendamise seadmed ja passiivsed komponendid - põhitesti ja mõõtmisprotseduurid
IEC60068-2	Elektri- ja elektrooniliste toodete keskkonnatestide põhiprotseduurid

1.3 rakenduste keskkond

Ese	Väärtustama
Töötemperatuur	-40 ºC ～+60 ºC
Paigaldustemperatuur	-5 ºC ～+40 ºC
Säilitustemperatuur	-45ºC ～+65 ºC

2. Omadused

1. Kasutatakse peretööpiirkonnas, täitke ühe- või kahetuumaline kiudude juurdepääs ja väljund, saab täielikult vastata kiudainete painderaadiuse nõuetele ja kaitsta optilise kiudude juurdepääsu, et pakkuda tuuma kaitsekaitset.

2. Lihtne paigaldamine, mugav töö ja hooldus.

3. Kliendi nõuete kohaselt saab printida logo.

4. Valmistatud ABS+PC -st kõrgekvaliteediline tehniline plastmaterjal, millel on suurepärane intensiivsus.

5. SC adapteri saate installida.

3. Spetsifikatsioonid

3.1 Mehaanilised spetsifikatsioonid

Ese	Spetsifikatsioonid	Märkus
Väline mõõde (MM)	1158623
Värvus	Valge
Sisselaskeportide arv	3
Sisendpordi kiudkaabli läbimõõt (MM)	Φ2 ~ φ3, 2*3
Maht (max)	2 südamikku
IP kaitsetase	IP20
Tuleohtlikkus	UL94-HB	Seda saab kohandada vastavalt vajadustele.

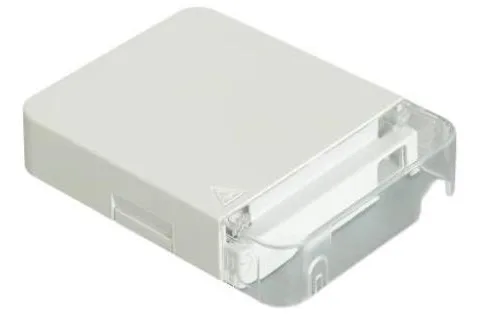

Fiber Optic Cable Access Terminal Panel GFS-1F

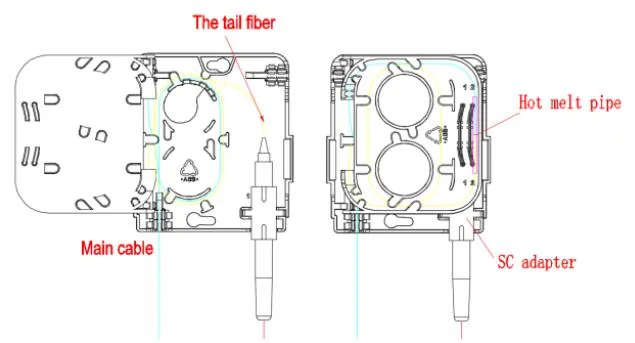

GFS-1F marsruutimiskaart

3.2 Optilised spetsifikatsioonid

Ese	Katsemeetod	Spetsifikatsioon
Sisestuskao (DB)	IEC61300-3-4-metood B	Keskmine≤0,1dB, maksimaalselt 16
Tagasitulek (DB)	IEC61300-3-6-METHOD 1	APC≥60DB, UPC≥50DB
Juhuslik ühendus	IEC61300-3-4	Keskmine≤0,15dB, maksimaalselt 16
Korratatavus	IEC 61300-2-2 500 tsüklit	Katse ajal peab esialgse mõõtmise ja iga mõõtmise erinevus pärast ühte tsüklit olema väiksem kui 0,20 dB ja see tuleks puhastada teisiti, piirmääraga 25 puhastusvahendit

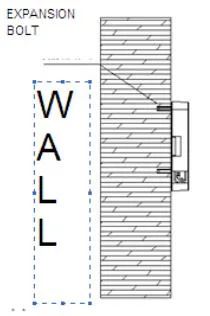

3.3. Seinale kinnitatud paigaldus

Puurige 2 augu seinale vastavalt tabeli 2 mõõtmele, asetage laienduspistik φ6*30, asetage kast augud sobitamiseks ja kasutage kruvide kinnitamiseks.

Fiber Optic Cable Access Terminal Panel GFS-1F

Pic.5 seinale kinnitatud paigaldus

4. Konfiguratsioon

4.1 Lisasegu

Osanimi	Ühik	Kogus	Märk
Kruvid ja kummist pistikud	komplekt	2	M425 Philips peakruvi, φ630 kummist pistik
Kuumuse kahanemise kaitsevarrukas	Arvutid	1	L = 45mm
