ASU kiudoptiline kaabel

ASU kiudoptilise kaabli struktuur on panna 250 μm optilise kiud kõrge moodulimaterjalist valmistatud lahtisesse torusse ja lahtine toru on täidetud veekindla ühendiga. Lahtine toru ja FRP on SZ keerutatud. Kaabli südamikule lisatakse vett blokeeriv lõng, et vältida vee imbumist, ja seejärel ekstrudeeritakse kaabli moodustamiseks polüetüleenist. Ripcordi saab kasutada kaabli kesta all lahti rebimiseks.

Saada päring

Tootekirjeldus

Omadused

Ainulaadne teine katte- ja keerdtehnoloogia tagab optilise kiu jaoks piisava ruumi ja paindetakistuse, tagades sellega kaabli optilise kiudainete hea optilise jõudluse.

Head mehaanilised ja temperatuuri omadused

Kvaliteetsed toorained tagavad kaabli pika kasutusaja

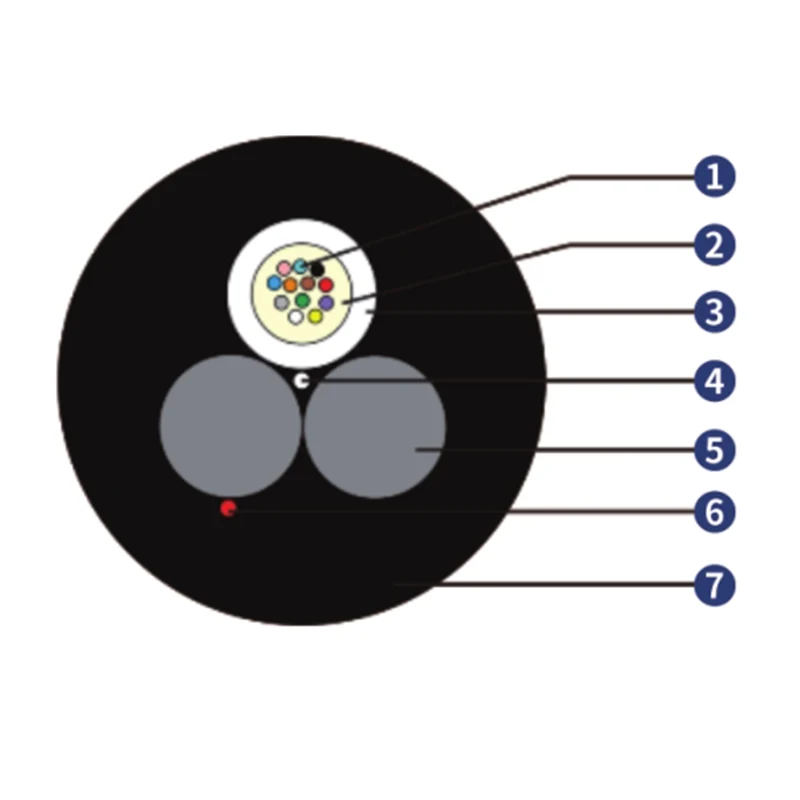

Konstruktsiooni joonistamine

1. optiline kiud

2. torude täitmise ühend

3. lahtine toru

4. vesi blokeeriv lõng

5. tugevusliige

6. ripcord

7. väliskesta

ASU Fiber Optic Cable

Tehnilised parameetrid

Kiudaine		1-12		24
Ulatus		80 meetrit	120 meetrit	80 meetrit	120 meetrit
Kiu tüüp		G.652d
Lahtine toru	Materiaalne	PBT
	Läbimõõt	2,0 ± 0,06 mm	2,5 ± 0,06 mm	3,0 ± 0,1 mm
	Paksus	0,32 ± 0,03mm	0,35 ± 0,03mm	0,50 ± 0,05 mm
	Värv	Valge
Jõuliige	Materiaalne	Kiududega tugevdatud polümeer (FRP)
	Läbimõõt	2,0 ± 0,05 mm	2,5 ± 0,05 mm	2,0 ± 0,05 mm	2,5 ± 0,05 mm
Väliskinn	Materiaalne	Pesa
	Paksus	1,0 ± 0,1 mm
Ripimisjuht	Materiaalne	Nailon
	Värv	Punane
	Arv	1
Kaabli läbimõõt		6,6 ± 0,2 mm	7,6 ± 0,2 mm	7,5 ± 0,2 mm	8,2 ± 0,2 mm
Kaabli kaal		45 ± 5,0 kg/km	62 ± 5,0 kg/km	52 ± 5,0 kg/km	65 ± 5,0 kg/km
Lubatud tõmbetugevus		1500N	2000N	1500N	2000N
Lubatud purustakistus		2200n/100mm
Min. Painderaadius	Ilma pingeta	10,0*Kaabli läbimõõt
	Maksimaalne pinge	20,0*Kaabli läbimõõt
Temperatuurivahemik	Paigaldus	-20 ~+60 ℃ （-4 ~ 140 ℉）
	Transport/ladustamine	-40 ~+70 ℃ （-4 ~ 158 ℉）
	Operatsioon	-40 ~+70 ℃ （-4 ~ 158 ℉）
