Kõik dielektrilised ise toetavad ADSS õhukiuduoptilise kaabli

Kõik dielektrilised ise toetavad ADSS õhukiuduoptilise kaabli abil võetakse kasutusele lahtise torukihi kihilise konstruktsiooni ja 250 μm optiline kiud on ümbritsetud lahtise toruga, mis on valmistatud kõrgest moodulimaterjalist, ja lahtise toru on täidetud veekindla ühendiga. Lahtine toru (ja täiterois) väänatakse mittemetallilise keskmise tugevdamise südamiku (FRP) ümber, moodustades kompaktse kaabli südamiku, ja kaabli südamiku tühimik on täidetud vee blokeeriva määrdega. Kaabli südamikku ekstreerutakse polüetüleeni (PE) sisekestaga, seejärel kaetakse tugevdamiseks aramiidiga ja ekstrudeeritakse lõpuks polüetüleeni (PE) välimise kestaga või elektrilise jälgimisega (AT) välimise kestaga.

Saada päring

Tootekirjeldus

Omadused

Saab installida ilma energiat välja lülitamata

Adopteerimine kesta juures suurepärase jälgimisvastase esinemisega

Kerge ja väike kaabli läbimõõt vähendab jää ja tuule mõju ning koormust tornidele ja tugedele

Suur vahepikkus ja suurim vahemik on üle 1000 m

Suurepärased tõmbetugevuse ja temperatuuri omadused

Kujunduse eluiga on üle 30 aasta

Rakendus

Kõigi dielektriliste ise toetatavate ADSS-i õhukiuduoptilise kaabli kujundamine arvestab täielikult elektriliinide olukorda ja sobib erineva tasemega kõrgepingeliinide jaoks. 10kV ja 35kV elektriliinide jaoks võib kasutada polüetüleeni (PE) kesta; 110 kV ja 220kV elektriliinide puhul tuleb optilise kaabli rippumispunkt määrata elektrivälja tugevuse arvutamise ja välimise kesta abil. Samal ajal on aramiidi kogus ja täiuslik keerdusprotsess hoolikalt kavandatud vastama erinevate ulatuste rakendusnõuetele.

Standardid

ADSS-kaabel vastab nii standardsele IEEE 1222 kui ka IEC 60794-1.

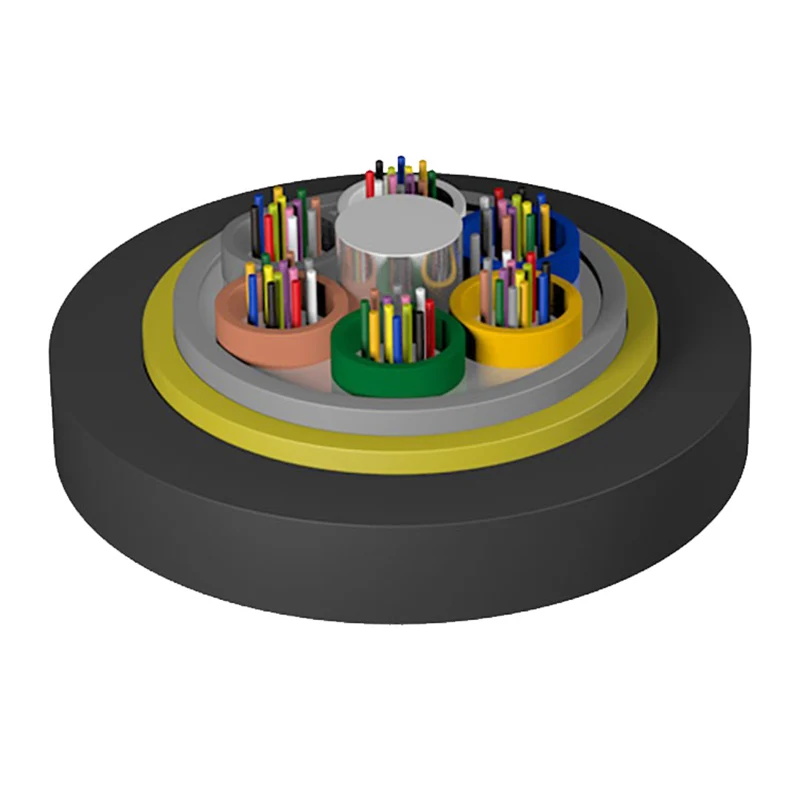

Konstruktsiooni joonistamine

1. FRP tugevuse liige

2. kiudaine

3. torude täitmise ühend

4. Lahtine toru

5. kaabli täitmise ühend

6. PE sisemine kerk

7. Aramid lõnga

8. PE/VÄLJAS KORDA

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Tehnilised parameetrid

Ref. Välimine läbimõõt (mm)	Ref. Kaal (kg/km)		Rec. Daily Max. Tööpinge (KN)	Maksimaalne lubatud tööpinge (KN)	Purunemisjõud (KN)	Tungiv liige CSA (MM2)	Elastsuse moodul (KN/MM2)	Soojuse laienemise koefitsient × 10-6/K	Sobiv ulatus (NESC standard, M)
Ref. Välimine läbimõõt (mm)	Pesk	Kesta juures	Rec. Daily Max. Tööpinge (KN)	Maksimaalne lubatud tööpinge (KN)	Purunemisjõud (KN)	Tungiv liige CSA (MM2)	Elastsuse moodul (KN/MM2)	Soojuse laienemise koefitsient × 10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Ladustamine/töötemperatuur: -40 ℃ -+70 ℃

Optilised omadused

Kiudoptiline tüüp	（+20 ℃）				ribalaius		numbriline ava	Lõika optilise kaabli lainepikkus
Kiudoptiline tüüp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	numbriline ava	Lõika optilise kaabli lainepikkus
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3,3db/km	≤1,2dB/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 juba	---
62,5/125 um	≤3,5db/km	≤1,2dB/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 juba	---
