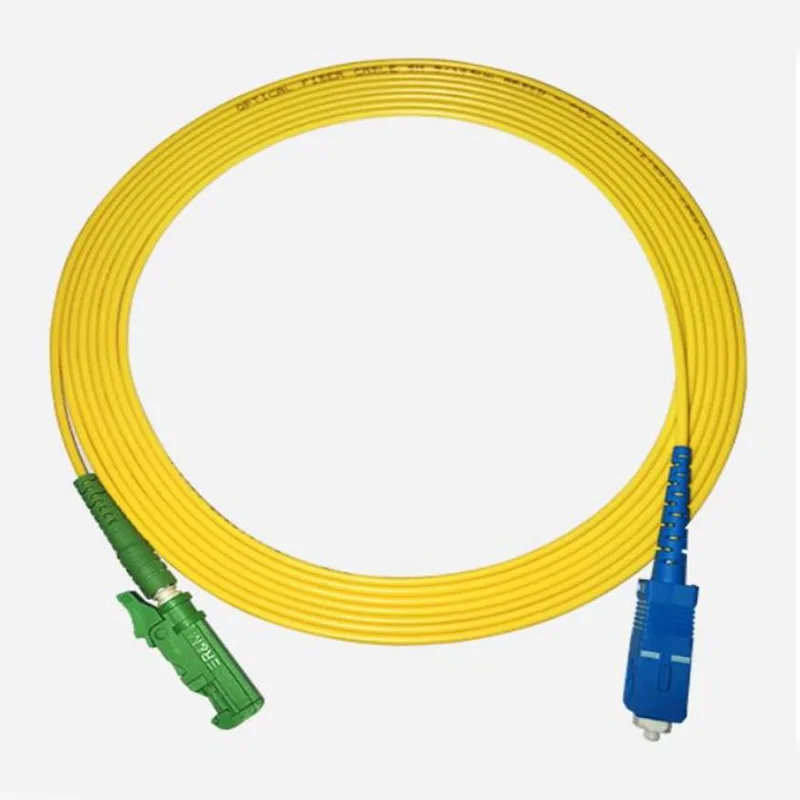

3 mm ümmargune kaabel E2000/APC-SC/UPC plaastrijuhtmed

Orientalfiber offers the 3mm Round Cable E2000/APC- SC/UPC Patch Cords, a reliable fiber optic solution from a leading manufacturer in China. Designed for high-precision data transmission, these patch cords support multiple applications in data centers, FTTH projects, and Ethernet networks. Available in customizable lengths, these cables are factory terminated, tested, and compliant with industry standards, ensuring seamless integration into your network setup.

Saada päring

Tootekirjeldus

The3 mm ümmargune kaabel E2000/APC-SC/UPC plaastrijuhtmedOrientalfiber on loodud pakkuma ühtlast signaali kvaliteeti erinevates võrgukeskkondades. Tänu ülitäpsetele pistikutele ja suurepärastele otspinna poleerimisvõimalustele (UPC ja APC) sobivad need kaablid ühekiuliste ühenduste jaoks, toetades SC- ja LC-pistikuid. Orientalfiber pakub hulgimüügi- ja tarnimisvõimalusi klientidele, kes otsivad töökindlaid fiiberoptilisi lahendusi.

Rakendused

Andmekeskused ja serveriruumid
Etherneti võrgupaigaldised
FTTH (Fiber to the Home) juurutamine
Põhi-, horisontaal- ja tõusutoru kaabeldus
Video-, andme- ja kõneedastus
Integratsioon katseseadmete ja mõõtesüsteemidega

Põhifunktsioonid

Kõrge täpsusega pistik väikese sisestuskadu jaoks
UPC ja APC otsapinna poleerimisvalikud
Toetab SC, LC ja muid ühekiulisi pistikuid
Kohandatavad pikkused vastavalt projekti vajadustele
100% tehases lõpetatud ja testitud
ROHS-iga ühilduv keskkonnaohutuse tagamiseks

Tehnilised eelised

Orientalfiberi 3 mm ümmargune kaabel E2000/APC-SC/UPC plaastrijuhtmed on loodud rangete tootmisstandarditega. Kaablid säilitavad stabiilse optilise jõudluse erinevates tingimustes, vähendades signaali sumbumist ja tagades usaldusväärse ühenduvuse. Need sobivad olenevalt võrgu konstruktsioonist nii sise- kui ka välistingimustes kasutamiseks.

Miks valida Orientalfiber

Professionaalinatarnija ja tootja, Orientalfiber pakub fiiberoptiliste võrkude jaoks täislahendusi. Orientalfiber toetab nelja tehasega, mis hõlmavad sise- ja välisoptilisi kaableid, ODN-i komponente ja optilise võrgu seadmeid, laiaulatuslikke kasutuselevõttu ja projekteerimisprojekte kogu maailmas. Nende kvaliteedisertifikaadid, sealhulgas ISO9001 ja ISO45001, peegeldavad pühendumust täppistootmisele ja tööohutusele.

Paigaldus ja hooldus

3 mm ümmargune kaabel E2000/APC-SC/UPC plaastrijuhtmed on kiireks kasutuselevõtuks valmis. Tehase lõpetamine tagab minimaalse seadistamisaja, samal ajal kui poleeritud pistikud vähendavad signaali peegeldust. Orientalfiber annab ka juhiseid õigeks marsruutimiseks, käsitsemiseks ja testimiseks, et säilitada optimaalne jõudlus kogu kaabli eluea jooksul.

KKK

Kas ma saan tellida kohandatud pikkuseid?

Jah, Orientalfiber pakub kohandatavaid pikkusi vastavalt teie projekti nõuetele.

Milliseid konnektoritüüpe toetatakse?

SC, LC ja muud ühekiulised pistikud on toetatud nii UPC kui ka APC poleerimisvalikutega.

Kas neid plaastrijuhtmeid on enne saatmist testitud?

Jah, iga3 mm ümmargune kaabel E2000/APC-SC/UPC plaastrikaabelon 100% tehases lõpetatud ja testitud, et tagada töökindlus.

Võtke ühendust Orientalfiberiga

Hulgimüügi, hulgitellimuste või üksikasjalike tootespetsifikatsioonide saamiseks võtke ühendust Orientalfiberiga. Nende professionaalne meeskond pakub täielikku tuge hankimisel, projekti planeerimisel ja müügijärgsel teenindusel.

Tehniline spetsifikatsioon:

Konstruktsioonid	Üksus	Kirjeldused
Fiber Mode		Üksikrežiim: ITU-T G657A1
Kiudude arv		Lihtne
Lainepikkus	nm	1310/1550
Sisestamise kaotus	dB	≤0,30
Tagastamise kaotus	dB	≥55 (APC) ≥50 (UPC)
Tihe puhverkiu läbimõõt	um	900
Tihe puhverkiu värv		Valge
Kaabli jope värv		Kollane
Kaabli mantli materjal		LSZH
Kaabli läbimõõt	mm	Φ3,0 ±0,20
Pikkus	m	3,0 +0,1/-0
Pistiku tüüp		SC/APC (roheline) SC/UPC (sinine)
Otsapinna poleerimine		APC ja UPC
Hüdrauli materjal		Keraamilised
Ühenduse korratavus		> 800 korda
Minimaalne painderaadius	mm	≥20
Kiud-/kaablikinnitus vastab	N	50N±2N kiirusel 5N/s 120s kestusega
Töötemperatuur	℃	-25 ℃ ~ +65 ℃
Säilitustemperatuur	℃	-25 ℃ ~ +65 ℃

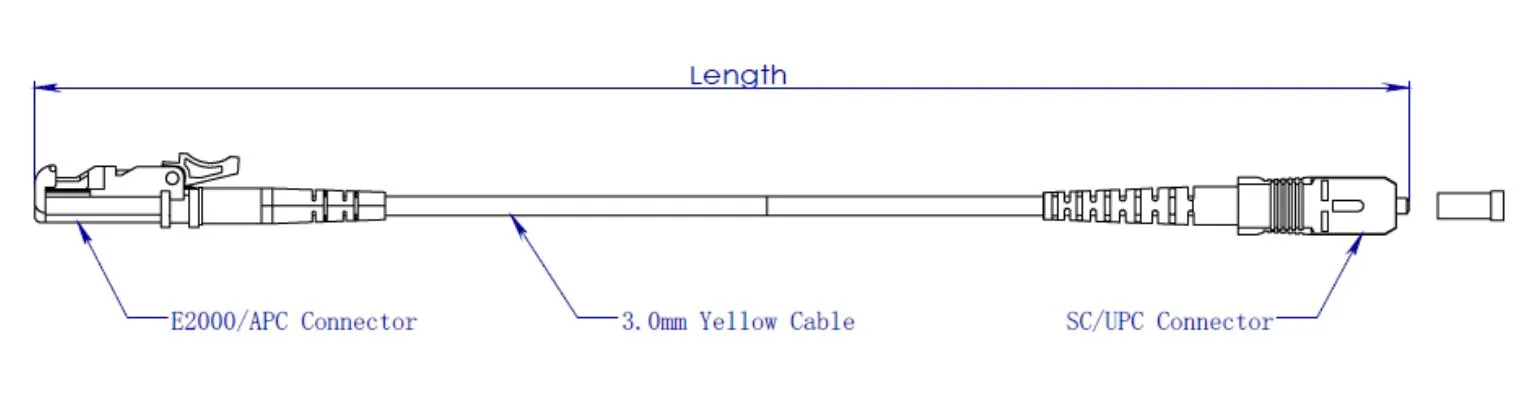

Mõõtmete joonis:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

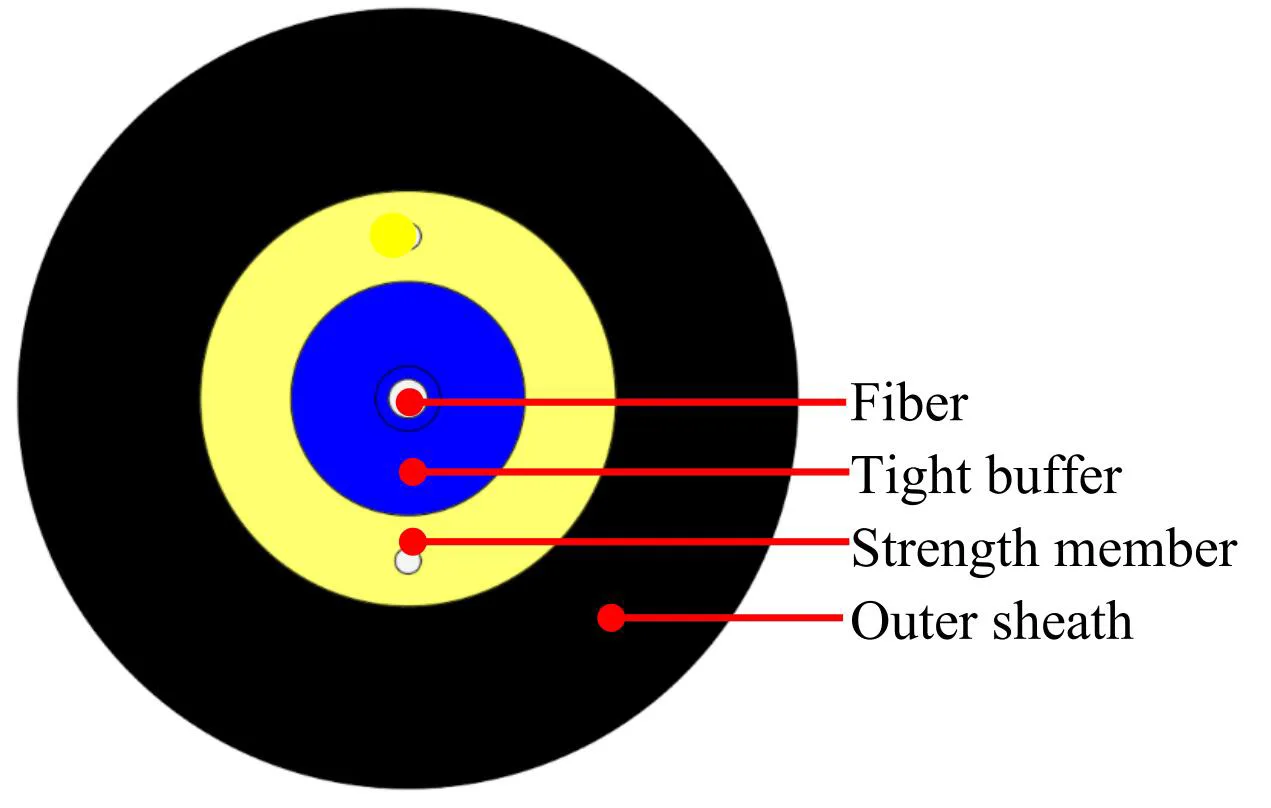

Kaabli ehitus:

3mm Round Cable E2000/APC- SC/UPC Patch Cords

Üksused		Tehnilised andmed
Tihe puhverkiud	Kiudude arv	1
	Kiu tüüp	G.657A1
	Kiu värv	Sinine
	Materjal	LSZH
	Läbimõõt	Φ0,9 ± 0,05 mm
	Tihe puhvri värv	Valge
Tugevusliige	Materjal	Polüesterlõng
Väliskest	Materjal	LSZH
	Läbimõõt	Φ3,0 ± 0,2 mm
	Väliskest Värv	Kollane
Tindimärk	Värv	Must

Kiudude omadused:

Kõik kaabelkiu (valmis kaabli kiud) omadused peavad vastama vähemalt ITU-T soovitusele G.657A1 ja olema järgmised.

Üksus	Spetsifikatsioon
Kiu tüüp	Üksikrežiim
Kiudmaterjal	Legeeritud ränidioksiid
Sumbumise koefitsient @ 1310 nm @ 1383nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kaabli läbilõike lainepikkus	≤ 1260 nm
Nulldispersiooni lainepikkus	1300 ~ 1324 nm
Nulldispersiooni kalle	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromaatiline dispersioon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm km)
Režiimivälja läbimõõt @ 1310 nm	8,8±0,4 um
Südamiku/katte kontsentrilisuse viga	≤ 0,5 um
Katte läbimõõt	125,0 ± 0,7 um
Katte mitteringikujulisus	≤5%
Esmase katte läbimõõt	242 ± 7 um
Kontsentrilisus Esmane kate / kate	≤10 µm
Katte mitteringikujulisus	≤0,7%
Sumbumine kaabli paindekaoga 1 pööre 1 raadius 10 mm 10 pööret 1 raadiusega 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km
