Uni-toru Mittemetallist õhku puhuv mikrokaabel

See Uni-toruga mittemetallist õhku puhuv mikrokaabel on mõeldud suure tihedusega kiudude kasutamiseks kaasaegsetes sidevõrkudes. Hiina tootja ja tarnija lahendusena on sellel tootel kompaktne uni-toru struktuur, mis on kombineeritud mittemetallilise tugevdusega, mistõttu sobib see õhkpuhumisega paigaldamiseks. Disain keskendub stabiilsele jõudlusele, lihtsale juurutamisele ja pikaajalisele töökindlusele magistraal-, juurdepääsuvõrgu- ja FTTH-rakendustes.

Saada päring

Tootekirjeldus

Ostjatele, kes otsivad Hiinast pärit Uni-toru mittemetallist õhku puhuvat mikrokaablit, pakub see toode tasakaalu kerge disaini, mehaanilise tugevuse ja niiskuskaitse vahel, aidates vähendada paigalduskulusid ja parandada kiudoptilise võrgu ehitamise tõhusust.

Toote ülevaade

Kompaktne ja tõhus struktuur

Kaablis kasutatakse uni-toru struktuuri, kus 250 μm optilised kiud (ühemoodiline või mitmemoodiline) asetatakse suure mooduliga lahtisesse torusse. See disain võimaldab suurt kiudude tihedust, hoides välisläbimõõdu väikesena, mis sobib eriti hästi õhupuhumisega paigaldamiseks mikrokanalitesse.

Mittemetallist disaini eelis

Kasutades aramiidlõnga metallilise tugevduse asemel, väldib kaabel elektromagnetilisi häireid (EMI) ja raadiosageduslikke häireid (RFI). See muudab selle praktiliseks võimaluseks keskkondades, kus signaali stabiilsus on oluline.

Niiskuskaitse ja vastupidavus

Lahtine toru on täidetud mittetoksilise veekindla seguga, mis aitab vältida niiskuse sissepääsu. Koos HDPE väliskestaga säilitab kaabel stabiilse jõudluse isegi niiskes või maa-aluses keskkonnas.

Põhifunktsioonid

Häirevastane jõudlus

Täielikult mittemetallist struktuur välistab elektromagnetilised ja raadiosageduslikud häired, sobib keerukates võrgukeskkondades.

Usaldusväärne mehaaniline tugevus

Aramiidlõnga tugevdus tagab stabiilse tõmbetugevuse, toetades õhku puhuvat paigaldust ilma kahjustusteta.

Stabiilne torustruktuur

Tihe ja hästi juhitav torukonstruktsioon aitab vältida kokkutõmbumist ja deformeerumist paigaldamise ja kasutamise ajal.

Niiskuskindlus

Veekindel täitesegu tagab pikaajalise kaitse niiskuse läbitungimise eest.

Paindlik ja kerge

Väike läbimõõt ja kerge kaal muudavad transportimise ja paigaldamise lihtsamaks, eriti tihedates kanalisüsteemides.

Kõrge kiudainete tihedus

Optimeeritud sisemine struktuur võimaldab kompaktses kaablis rohkem kiude, parandades ruumikasutust.

Rakendused

Põhivõrk

Sobib suure võimsusega kiudoptiliseks edastamiseks põhivõrgu infrastruktuuris.

Juurdepääs võrgule

Toetab tõhusat kasutuselevõttu linna- ja äärelinna jaotusvõrkudes.

FTTH (Fiber to the Home)

Laialdaselt kasutatav viimase miili kiu paigaldamisel, kus on vaja kompaktset suurust ja paindlikkust.

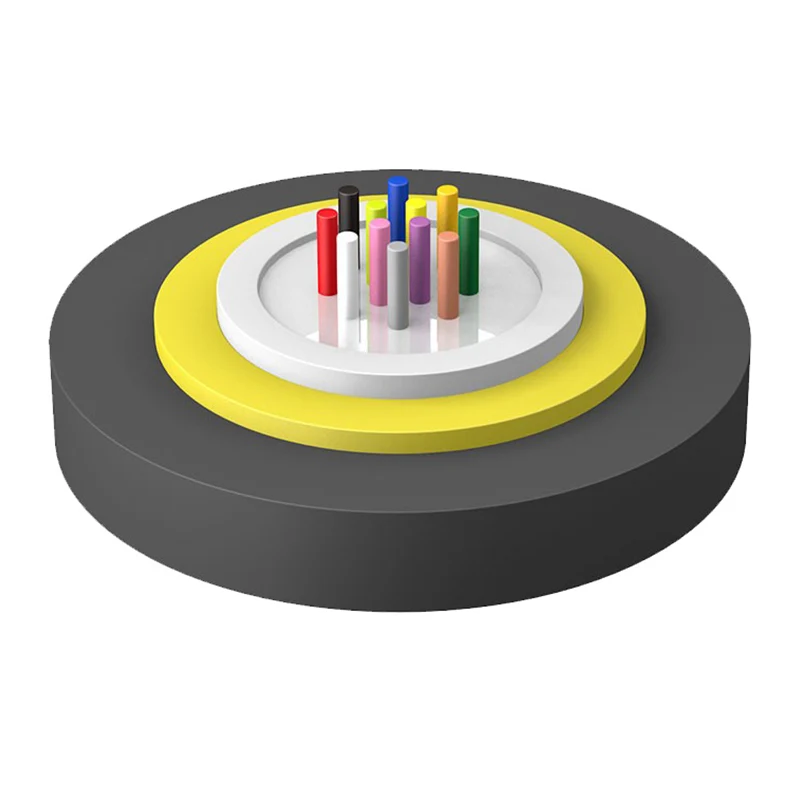

Struktuuri üksikasjad

Kaabli ehitus

Fiber
Torutäite segu
Lahtine toru
Aramiidlõng (mittemetallist tugevusliige)
PE ümbris (HDPE välisjope)

Uni-tube Non-metallic Air-blowing Micro Cable

Tehnilised parameetrid

Kaabli tüüp

(Suurenenud 2 kiu võrra)

Kiudude arv

Kaabli läbimõõt

(mm)

Kaabli kaal (viide)

(kg/km)

Tõmbetugevus

Pikaajaline / Lühiajaline

(N)

Purustuskindlus

Pikaajaline / Lühiajaline

(N/100 mm)

Painderaadius

Staatiline/dünaamiline

(mm)

GCYXTY- 2~12Xn

2-12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY- 14 ~ 24Xn

14-24

4,4±0,3

60/150

150/450

10D/20D

Säilitus-/töötemperatuur: -30 ℃ - +70 ℃

Optilised omadused

Kiu tüüp	Sumbumine (+20 ℃)				Ribalaius		Numbriline ava	Kaabli katkestus lainepikkus λcc
Kiu tüüp	@ 850 nm	@ 1300 nm	@1310nm	@ 1550 nm	@ 850 nm	@ 1300 nm	Numbriline ava	Kaabli katkestus lainepikkus λcc
G.652	---	---	≤0,36 dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.657	---	---	≤0,36 dB/km	≤0,22dB/km	---	---	---	≤1260nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz · km	≥500 MHz · km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200 MHz · km	≥500 MHz · km	0,275±0,015 NA	---
