Ühe kanali CWDM -seeria (1x2)

ParameetridSümbolEsinemineÜhikLainepikkuse vahemikWr1260 ~ 1620nmKanali keskpunkti lainepikkusCW1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571nmKanali vahekaugusSP20nmPassband Bandwidth@-1dbPbλc ± 6,5nmLisakahjumIlPassband: ≤0,40dbPeegeldus: ≤0,40dbKülgnev kan......

Saada päring

Tootekirjeldus

Parameetrid	Sümbol	Esinemine	Ühik
Lainepikkuse vahemik	Wr	1260 ~ 1620	nm
Kanali keskpunkti lainepikkus	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Kanali vahekaugus	SP	20	nm
Passband Bandwidth@-1db	Pb	λc ± 6,5	nm
Lisakahjum	Il	Passband: ≤0,40	db
Lisakahjum	Il	Peegeldus: ≤0,40	db
Külgnev kanali eraldatus	Suur	≥ 30	db
Mitte-külgnematu kanali eraldatus	Ison	≥ 40	db
Peegelduskanali eraldatus	Isor	≥ 13	db
Polarisatsioonist sõltuv kaotus	Pdl	≤ 0,1	db
Tagastamise kahjum	RL	≥ 50	db
Direktor	Rež	≥ 50	db
Polarisatsioonirežiimi dispersioon	PMD	≤ 0,1	db
Optiline sisendvõimsus	P	≤ 300	MW
Töötemperatuur	Tipus	-25 ~ +70	℃
Säilitustemperatuur	Tsp	-40 ~ +85	℃
Kiu tüüp		Corning SMF-28 ultrakiud (G657 A1), paljas kiud
Kiu pikkus		≥1,2	m
Paketi mõõde	Pkg	Φ4,0 × 30 Φ5,5 × 35 või φ5,5 × 38	mm

MÄRKUS. 1. Kõik spetsifikatsioonid, välja arvatud pistikud.

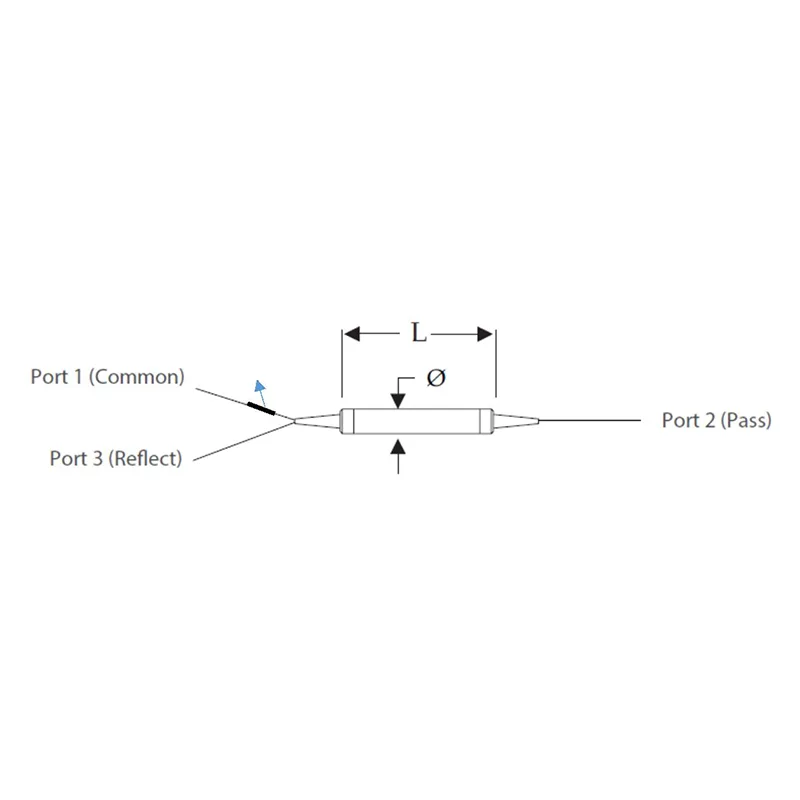

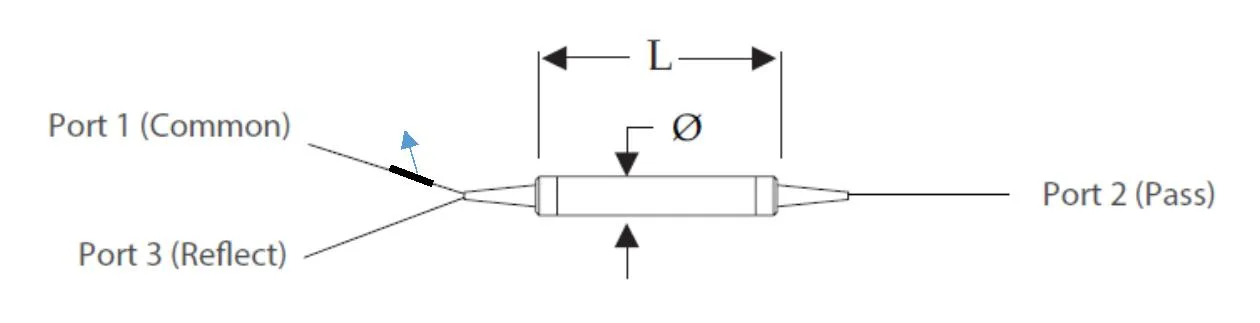

Mehaaniline joonis (ühik ： MM)

Single Channel CWDM Series (1x2)
