Mitmeotstarbelise jaotuskiudoptiline kaabel (≥24f)

Mitmeotstarbeline jaotuskiudoptiline kaabel (≥24f) kasutab mitmetuumalisi alamüksusi (φ900 μm tihedalt puhverdatud optiliste kiudude, aramiidi tugevdamise elemendid), mittemetallilise kesk tugevdamise südamiku, optiliste kaablituumade keskmes ja polüvüül-chor moodustamiseks keeratakse optilise kaabli alamüksused, moodustades keskosa tuuma ja lahtikooled (Polyinyl) (Polyinüül). (LSZH, madala suitsega, halogeenivaba, leegipeetav) kest väljapoole ekstrudeeritakse.

Saada päring

Tootekirjeldus

Omadused

Luhtunud mittemetallilise tugevuse liikme struktuur tagab kaabli kestmise suuremat tõmbetugevust

Tihe puhverkiudu on suurepärane leegilustaja jõudlus

Aramidi lõng kui tugevuse liige kaabel on suurepärane tõmbetugevus

Väline materjal on korrosioonikindlad, veekindel, UV-vastupidav, leegiluk ja keskkonnasõbralik.

Rakendused

Eesmärgi kaabli jaotus

Selgroo jaotuskaabel hoones

Mitme optilise kiuga plaastricord

Standardid

Vastake YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 jne standarditele jne. Lisaks tavalistele PVC toodetele on ka tooteid, mis on läbinud UL OFNR ja OFNP sertifikaadid. LSZH tooted kasutavad erinevaid materjale IEC60332-1 või IEC60332-3C.

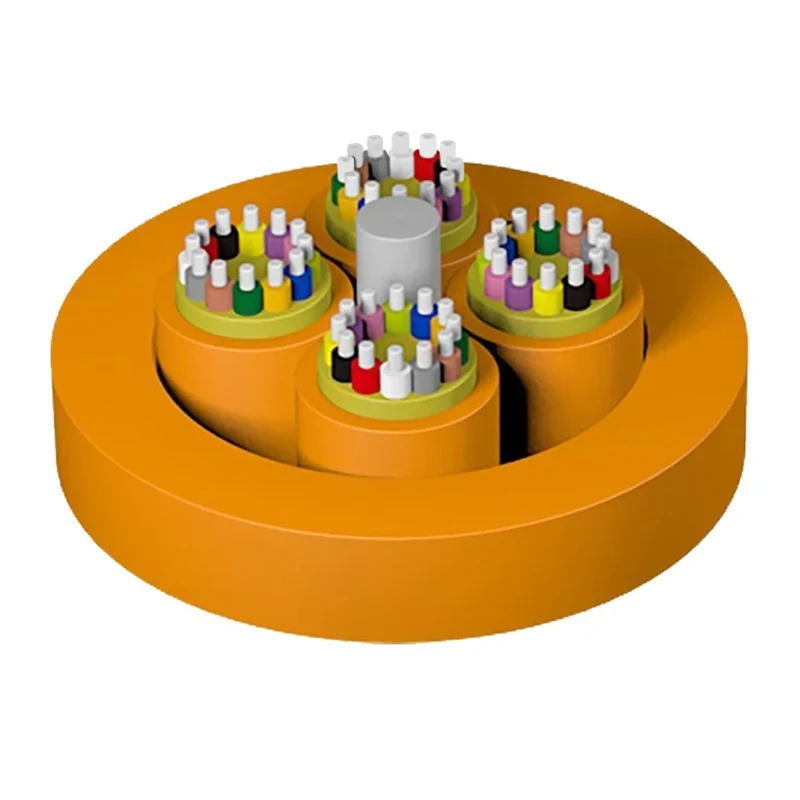

Konstruktsiooni joonistamine

1. kiudaine

2. alaühik

3. aramid lõnga

4. keskne jõuliige

5. jope

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Tehnilised parameetrid

Kaablimudel	Kaabli läbimõõt (viide) (mm)	Kaabli kaal (viide) (kg/km)		Tõmbetugevus Pikk/lühiajaline (N)	Purustamiskindlus Pikk/lühiajaline (N/100mm)	Painderaadius Dünaamiline/staatiline (mm)
Kaablimudel	Kaabli läbimõõt (viide) (mm)	PVC -jope	Lszh jope	Tõmbetugevus Pikk/lühiajaline (N)	Purustamiskindlus Pikk/lühiajaline (N/100mm)	Painderaadius Dünaamiline/staatiline (mm)
24	12,3 ± 0,5	117	124	200/660	300/1000	20d/10d
36	14,5 ± 0,5	171	180	200/660	300/1000	20d/10d
48	14,8 ± 0,5	161	170	400/1320	300/1000	20d/10d
72	17,5 ± 0,5	244	254	400/1320	300/1000	20d/10d
96	20,7 ± 0,5	351	366	400/1320	300/1000	20d/10d
144	24,8 ± 0,5	443	451	400/1320	300/1000	20d/10d

Optilised omadused

Kiu tüüp	Sumbumine				Ofl	Efektiivne režiimi ribalaius	10 Gbit/s Etherneti lingi pikkus	Minimaalne painderaadius
Tingimus	1310/1550nm		850/1300nm		850/1300nm	850NM	850NM	/
Tüüpiline väärtus	Maksimaalne väärtus	Tüüpiline väärtus	Maksimaalne väärtus		850/1300nm	850NM	850NM	/
Ühik	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
