Mitmeotstarbeline fiiberoptiline kaabel

Orientalfiberi mitmeotstarbeline fiiberoptiline kaabel on välja töötatud lahendus suure tihedusega sisekeskkondadele ja magistraaljaotussüsteemidele. See kaabel, mida toodab Jiangsu Xuben Photoelectric Technology Co., Ltd, ühendab mitu üksikut allüksust üheks tugevaks struktuuriks, võimaldades otsest lõpetamist, ilma et oleks vaja täiendavaid plaastripaneele või üleminekuriistvara. Telekommunikatsioonioperaatorite ja andmekeskuste paigaldajate esmavalikuna tasakaalustab meie mitmeotstarbeline väljamurdmiskaabel kiudoptiline kaabel mehaanilise tugevuse ja paindliku marsruutimisvõimaluse, tagades signaali pikaajalise stabiilsuse keerulistes võrguarhitektuurides.

Konstruktsioonide projekteerimine: otsese lõpetamise projekteerimine

Multi-Purpose Break-out fiiberoptilise kaabli põhiarhitektuur on loodud paigaldusprotsessi lihtsustamiseks, maksimeerides samal ajal kiudude kaitset. Erinevalt tavalistest jaotuskaablitest käsitleb katkestuskonstruktsioon igat kiudu suurema kaabli iseseisva üksusena.

Alamüksuse ehitus: iga üksik kiud on kaitstud Φ900 μm tiheda puhverdatud üksusena, mida ümbritsevad ülitugevad aramiidtugevduselemendid.

Keskne tugevuselement: mittemetallist kiuga tugevdatud plastist (FRP) südamik toimib keskse ankruna, tagades vajaliku jäikuse, et vältida paindumist vertikaalsete või horisontaalsete tõmbamiste ajal.

Layer-Twisted Core: allüksused on täpselt keeratud ümber FRP, kihtkeeratud kaablistruktuuri, mis suurendab oluliselt kaabli võimet taluda paigaldamise ajal tõmbekoormust.

Jope valikud: erinevatele ehitusnormidele vastamiseks on väliskest saadaval polüvinüülkloriidist (PVC) või madala suitsusisaldusega nullhalogeeni (LSZH) materjalidest, mis tagab vastavuse leegiaeglustusnõuetele.

Omadused

Kihti keeratud kaablikonstruktsioon ja mittemetallist kesktugevdussüdamik võimaldavad kaablil taluda suuremat pinget

Mitmeotstarbelise läbimurdelise fiiberoptilise kaabli välismaterjal on korrosioonikindel, veekindel, UV-kindel, leegiaeglustav ja keskkonnasõbralik.

Aramiidlõng kui tugevusosa muudab kaabli suurepärase tõmbetugevusega

Rakendused

Siseruumides mis tahes otstarbega kaablijaotus

Selgroog jaotuskaabel

Standardid

Vastama YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 jne standarditele. Lisaks tavalistele PVC toodetele on ka tooteid, mis on läbinud UL OFNR sertifikaadi; LSZH tooted kasutavad IEC60332-1 või IEC60332-3C täitmiseks erinevaid materjale.

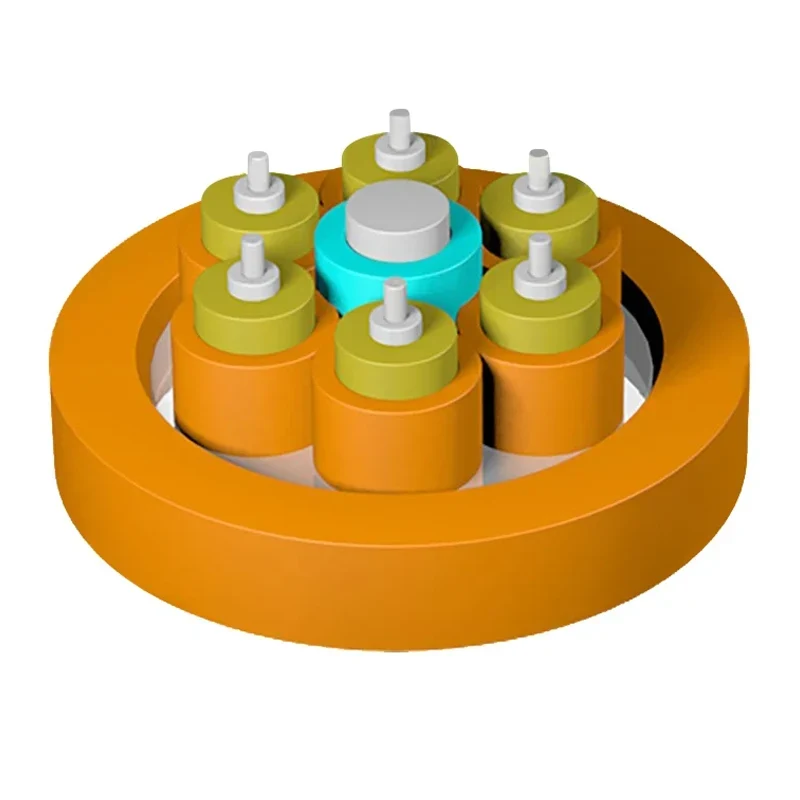

Struktuuri joonistamine

1.Tight Buffer Fiber

2.Aramiidlõng

3.FRP tugevusliige

4.Alamüksuse jope

5.Jakk

Tehnilised parameetrid

Optilised omadused

Strateegilised eelised: hanke- ja paigaldusprobleemide lahendamine

Mitmeotstarbelise fiiberoptilise kaabli hankimisel seavad hankeametnikud sageli esikohale omamise kogukulud ja kasutuselevõtu lihtsus. Orientalfiber keskendub kolmele peamisele väärtusvaldkonnale:

1. Tööjõukulude märkimisväärne vähenemine

Kuna iga kiudoptilise kaabli allüksus on tegelikult oma vastupidav hüppaja, saavad tehnikud eemaldada väliskesta ja suunata üksikud kiud otse seadmetesse. See välistab vajaduse patsideks ühendamise järele, vähendades nii kohapeal veedetud aega kui ka splaissimisega seotud signaali kadumise ohtu.

2. Vertikaalsete ja horisontaalsete selgroogude töökindlus

Aramiidlõng tugevuselemendina annab kaablile suurepärase tõmbetugevuse, mistõttu sobib see tõusutorude kasutamiseks mitmekorruselistes kontorikeskustes või tööstusrajatistes. Mittemetallist tugevdussüdamik tagab, et kaabel jääb kergeks ja elektromagnetiliste häirete suhtes immuunseks, mis on kriitilise tähtsusega tööstuslike esiotsa ühenduste jaoks elektrivõrkudes ja raudteetransiidis.

3. Keskkonna- ja ohutusnõuete järgimine

Multi-Purpose Break-out fiiberoptilise kaabli välismaterjal on konstrueeritud nii, et see oleks korrosiooni-, vee- ja UV-kindel. Pakkudes UL OFNR-i sertifitseeritud PVC- ja IEC60332-1/3C-ga ühilduvaid LSZH-valikuid, tagame, et teie infrastruktuur vastab kõige rangematele tuleohutusstandarditele siseruumides mis tahes otstarbel kaablijaotamisel.

Tootmise tipptase ja kvaliteedi tagamine

Jiangsu Xuben Photoelectric Technology Co., Ltd haldab 15 000 ruutmeetri suurust tootmisbaasi nelja spetsialiseeritud tehasega. Meie pühendumust täiustatud tootmisele kinnitavad:

Aastane toodang: tootmisvõimsus, mille väärtus on 20 miljonit USA dollarit, tagades suuremahuliste inseneriprojektide jaoks stabiilsed teostusajad.

Sertifitseeritud standardid: Meie grupp omab ISO9001 ja ISO45001 sertifikaate. Multi-Purpose Break-out fiiberoptiline kaabel järgib konkreetselt YD/T 1258.4, ICEA-596, GR-409 ja IEC 60793 standardeid.

Kontrollitud jõudlus: iga partii läbib enne tehasest lahkumist range tõmbetugevuse, muljumiskindluse ja sumbumise ühtluse testimise.

Peamised rakendusstsenaariumid

Mitmeotstarbelise väljamurdva fiiberoptilise kaabli mitmekülgsus muudab selle asendamatuks:

Andmekeskuste ühendused: suure tihedusega juhtmestik serveririiulite ja peamiste jaotuspiirkondade vahel.

Ülikoolilinnaku põhijaotus: mitme suhtluskappi ühendamine suurte institutsionaalsete saitide vahel.

Tööstusvõrgud: tugevate fiiberoptiliste ühenduste pakkumine maanteedel ja elektrijaamades, kus vastupidavus on vaieldamatu.

Sisejaotus: üldotstarbeline horisontaalne kaabeldus, kus kiud tuleb eraldada üksikute seinakontaktideni.

Korduma kippuvad küsimused (KKK)

Mis on peamine erinevus Break-out kaabli ja jaotuskaabli vahel?

Jaotuskaablis on kiud kimpus ühe ümbrise alla. Multi-Purpose Break-out fiiberoptilise kaabli puhul on igal kiul oma individuaalne ümbris ja aramiidtugevusega elemendid. See võimaldab pärast peamise väliskesta eemaldamist kiude käsitseda nagu plaasternööre, pakkudes lõpp-punktis ülimat mehaanilist kaitset.

Kas Orientalfiber pakub kohandatud jope värve või kiudude arvu?

Jah. Osana Jiangsu Xuben Photoelectric Technology Co., Ltd. grupist saab meie siseruumides kasutatavat kiudoptilist kaablit tehas kohandada mitmeotstarbelist läbimurdvat fiiberoptilist kaablit, et see vastaks konkreetsetele projektinõuetele, sealhulgas kiudude arv (tavaliselt 2–48 südamikku) ja leegiaeglusti konkreetsed hinnangud.

Kas see kaabel sobib kasutamiseks kõrge niiskusega kaablirennides?

Kuigi see on mõeldud peamiselt siseruumides kasutamiseks, on meie mitmeotstarbelise väljamurdva fiiberoptilise kaabli välismaterjal niiskus- ja korrosioonikindel, mistõttu sobib see kasutamiseks tüüpilistes hoonekeldrites või kliimaga tööstustunnelites.
