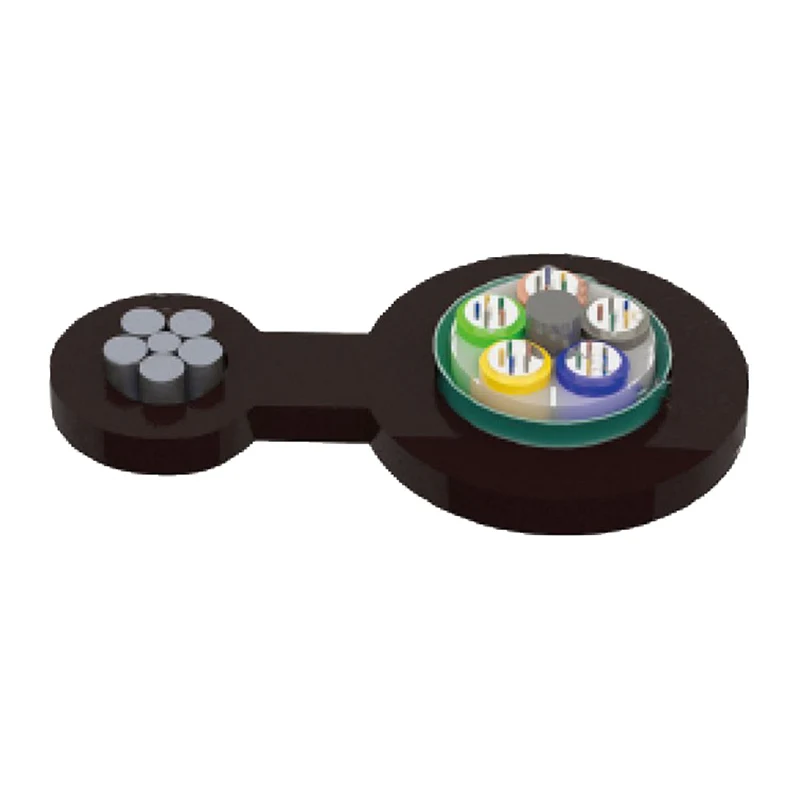

Joonis 8 Kiudoptiline kaabel

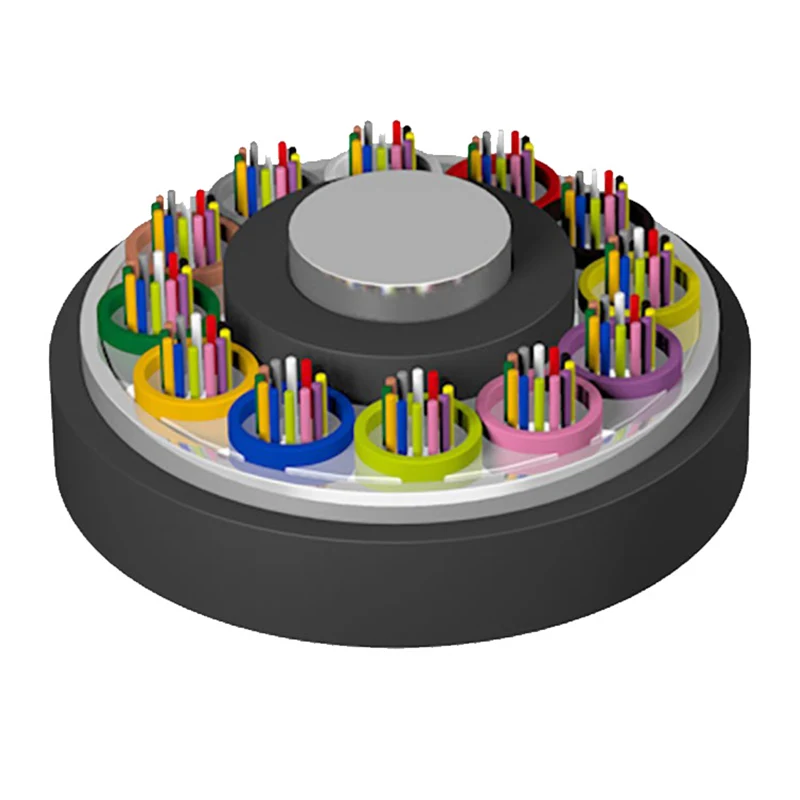

Joonise 8 kiudoptilise kaabli struktuur on pannes 250 μm optilise kiudaine kõrge moodulimaterjalist valmistatud lahtisesse torusse ja lahtine toru on täidetud veekindla ühendiga. Kaabli keskpunkt on metalli tugevdav südamik ja lahtise toruga (ja täidise köis) keeratakse keskse tugevdava südamiku ümber, moodustades kompaktse ümmarguse kaabli südamiku. Kaabli südamik on pikisuunas mähitud kihiga plastkattega alumiiniumlint (APL) ja integreeritakse terasest traadi ahelatega 8-kujuliseks polüetüleenkestaks.

Saada päring

Tootekirjeldus

Omadused

Luhtunud terasest juhtmel on äärmiselt kõrge tõmbetugevus, mis hõlbustab ise toetavat üldkulude paigaldamist ja vähendab paigalduskulusid.

Hea mehaaniline ja temperatuuri jõudlus

Lahtise torumaterjal on hea hüdrolüüsiresistentsus ja kõrge tugevus

Spetsiaalne torude täitmise ühend tagab kiudainete kriitilise kaitse

Kaabli veekindla tagamiseks võetakse järgmised meetmed:

-STEEL TREA, mida kasutatakse keskse tugevuse liikmena

-Koha toru täidis, ühend

-100% kaabli südamiku täitmine

-APL niiskustbarjäär

Standardid

GYTC8A kaabel vastab nii standardsele YD/T 1155 kui ka IEC 60794-1.

Konstruktsiooni joonistamine

1. luhtunud juhtmed

2. pesk

3. kiudaine

4. torude täitmise ühend

5. Lahtine toru

6. kaabli täitmise ühend

7. Keskne jõuliige

8. APL

9. pesk

Figure 8 Fiber Optic Cable

Tehnilised parameetrid

Kaablitüüp (Suurendas 2 kiudu)	Kiudaine arv	Torud	Täiteained	Kaabli kaal (viide) (kg/km)	Tõmbetugevus Pikk/lühiajaline (N)	Purustamiskindlus Pikk/lühiajaline (N/100mm)	Painderaadius Staatiline/dünaamiline (mm)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	Vastavalt Messengeri traadi terasest traat läbimõõdu	300/1000	10D/20D
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
Gytc8a-20 ~ 24xn	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
Gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
Gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
Gytc8a-50 ~ 60xn	50 ~ 60	5	0	172

Ladustamine/töötemperatuur: -40 ℃ -+70 ℃

Optilised omadused

Kiu tüüp	Sumbumine （+20 ℃）				Ribalaius		Numbriline ava	Kaabli väljalõige lainepikkus λcc
Kiu tüüp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numbriline ava	Kaabli väljalõige lainepikkus λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 um	≤3,3db/km	≤1,2dB/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 juba	---
62,5/125 um	≤3,5db/km	≤1,2dB/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 juba	---
